第 1 部 基本篇 第 4 章 制作生产程序
2) 判断异元件
设置是否进行异类元件判断、判定时的基准尺寸、判断级别。
进行异类元件判断时，将检查定中心时的元件的纵横尺寸。
与设置值不一致时，即判断为异类元件错误。
主要用于检查不同尺寸元件的贴片错误等。
检查与生产时的定中心同时进行。
判断对象的元件为激光定中心元件和外形识别元件（图像定中心）。
3) SOT 方向检查(选项)
指定是否进行3向引脚SOT的方向检查。可对生产前与元件用完后的最初元件的SOT方向进行检
查。主要用于检查元件的贴片错误。
4) 检测吸取位置偏差
使用此项功能，可以吸嘴中心为准，检测元件中心的偏差是否超过判定值。
需要使用该项功能来检测元件的吸取位置偏移时，请选择[执行]，并输入判定值。
判定值的输入范围为：0～元件外形的纵向尺寸。
（元件供应角度为90°、270°时，元件的外形尺寸为横向。）
[执行]检查时，默认判定值为：
设定值，在程序编辑的环境设置中进行设置。默认值为 50%。
图 4-3-5-2-13
图 4-3-5-2-14
元件外形纵向尺寸（或外形横向尺寸）÷2×（设定值/100）
选择[执行]后 ，可
自动设置默认值。
4-70
第 1 部 基本篇 第 4 章 制作生产程序
4-3-6 吸取数据
可指定供给各元件的位置和吸取位置。
安装在送料器台上的元件供给装置，有带状送料器、管状送料器、散件送料器、托盘支架、D
TS，以及作为其他元件的供给装置的MTC和MTS。
在1个送料台上，用于送料器设置的孔有39个，在送料器前端的销所插入的孔的编号即为该送
料器的配置编号。
※ 统一更换台上标有上下 2 排编号。统一更换台安装在前面时，上排编号即为送料器
的设置编号，安装在后面时，下排编号即为送料器的设置编号。
※ 吸取位置根据优化将被自动配置，在下列情况时，请用手动进行配置。
●固定送料器的配置时。
●进行优化后，变更送料器的配置时。
当读入其他机型的生产程序文件时，有的机型基准坐标不相同，有时需要重新计算吸取
数据中的吸取坐标。因此，如果读入其他机种的生产程序时，务必再确认吸取坐标。
4-3-6-1 吸取数据画面的显示
显示吸取数据，先打开列表画面。

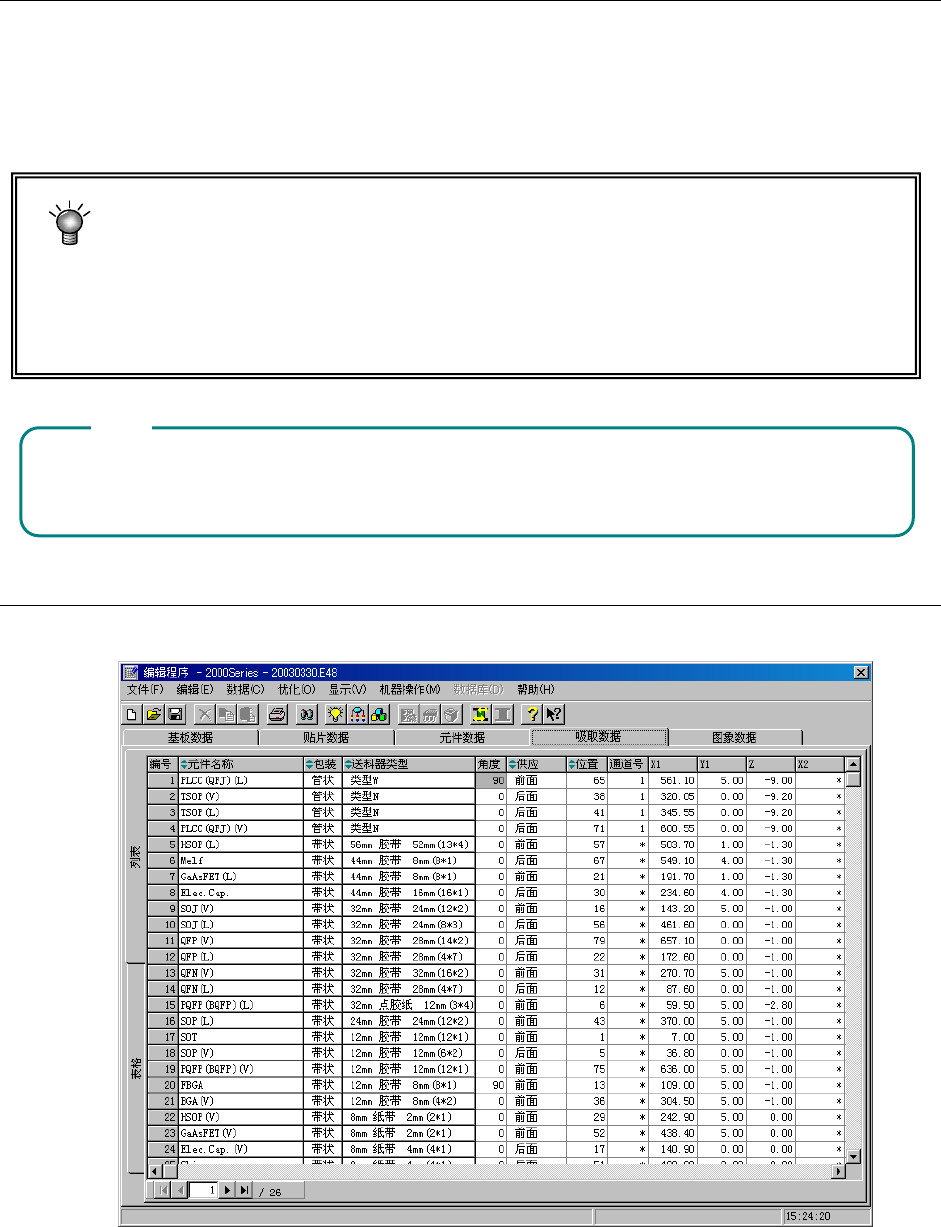

图 4.3.6.1.1 吸取数据 列表画面
注意
4-71
第 1 部 基本篇 第 4 章 制作生产程序
双击元件名或点击画面左侧的“表格”标签，打开以下的表格画面。
元件名、包装方式、供给装置可分别显示输入在贴片数据及元件数据中的数值。
可在表格画面中编辑“角度”、“供给”、“编号”、“型号”、“通道”、“吸取坐标”、
“状态”7个项目。

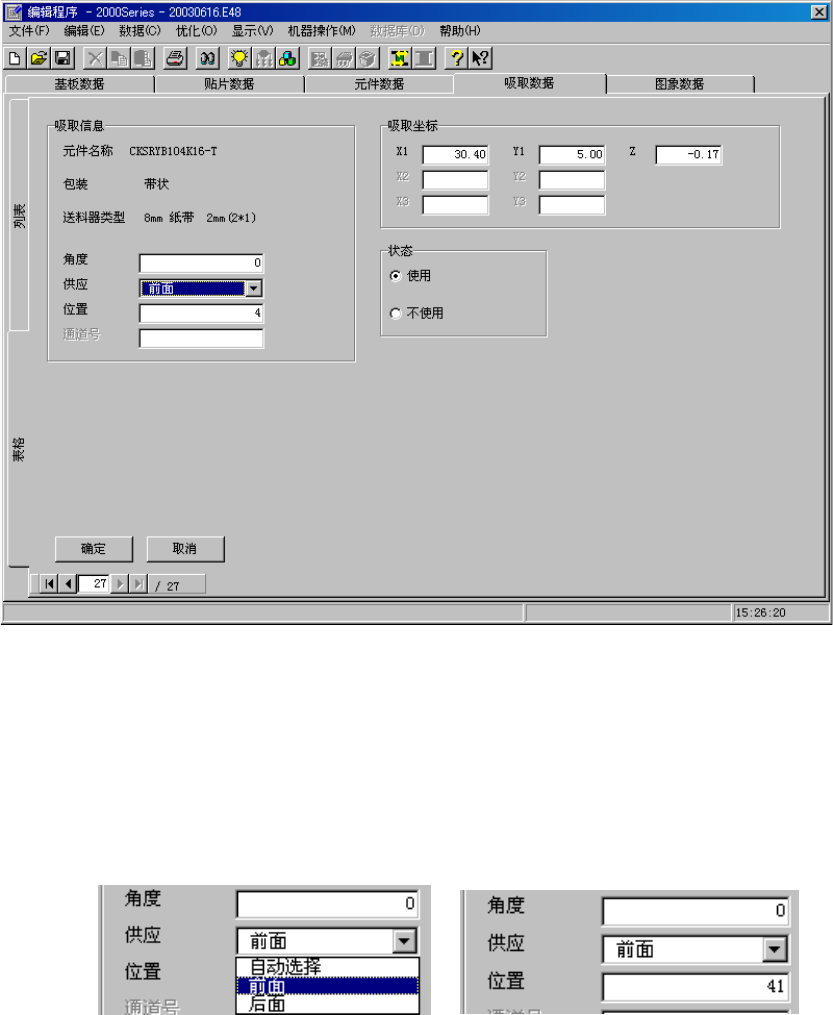

图 4.3.6.1.2 吸取数据 表格画面
例) 配置在前面 41 号
。
(1)表格画面中的操作
<1>在表格画面上，从“供给”的下拉式列表中选择“前面”。
<2>输入送料器“编号”41。
图 4.3.6.1.3 图 4.3.6.1.4
