第 1 部 基本篇 第 4 章 制作生产程序
4-3-7-3-5 下、右、上、左
输入各个方向的引脚数或球数。
即使为缺球的BGA，也请输入假定无欠缺状态时的数目。
关于球欠缺部位，在下一页“4-3-7-3-7 欠缺开始/欠缺数”画面中输入。
当为如下图的BGA时、下、右、上、左都输入“7”。
4-3-7-3-6 弯曲
为了检查引脚水平方向的弯曲，设置检测水平值。该值是相对于引脚间距的引脚弯曲率。
通常请设置为20%～30%。
若缩小判定值，检查将变得严格。
另外，用选项的共面性功能来检查引脚的垂直方向(引脚悬浮检查)。
ΔＬ
Ｌ
引脚弯曲检测水平
仰视图
4-85
第 1 部 基本篇 第 4 章 制作生产程序
4-3-7-3-7 欠缺开始/欠缺数
引脚或球有欠缺时，要输入其信息。
欠缺信息可分别在4个方向上设置，1个方向最多可设置3处，
各个面上计算引脚的方向如下图所示。
例) 下图的QFP和BGA欠缺信息按如下方式输入。
● QFP
=>在背面的引脚欠缺信息中输入“1/1、8/2、15/3”。
1 针开始 1 根 8 针开始 2 根 15 针开始 3 根
● BGA
=> 背面引脚：“1/1、7/1、0/0”;右面引脚：“1/1、7/1、0/0”
表面引脚：“1/1、0/0、0/0”;左面引脚：“7/1、0/0、0/0”
俯视图
下
左
右
上
仰视图
左图是将贴片角度＝0 度的元件姿势左右
反转，改变了俯视图和仰视图的图。
图中为“右”
的边，在实际贴片中相当
于“左”，该输入部分，如左图所示输入
为“右球”的欠缺。
上
下
左
右
4-86
第 1 部 基本篇 第 4 章 制作生产程序
4-3-7-3-8 识别方式(仅选择 BGA 元件、外形识别元件)
指定BGA(FBGA)元件和外形识别元件的识别方式。
请右击或按“F2”键，从显示的列表中选择。
1) 当为 BGA 时

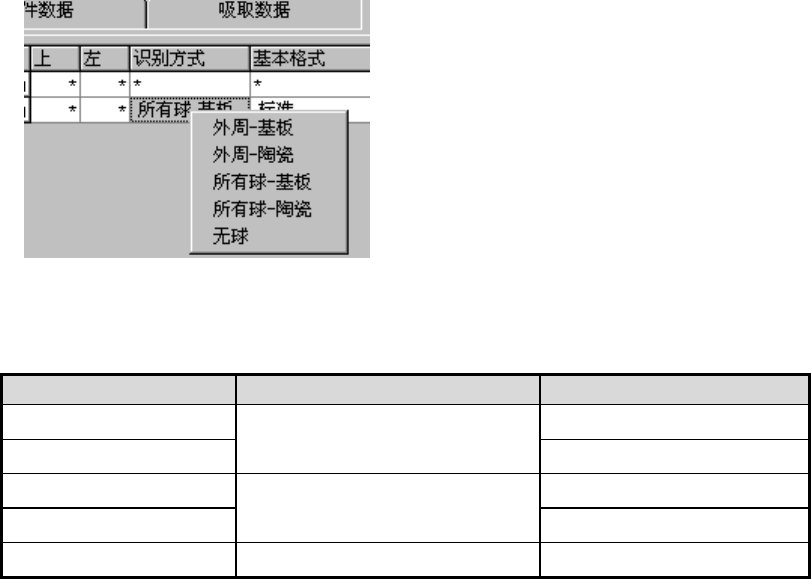

图 4.3.7.3.8.1 在列表画面中设置识别方式(BGA、FBGA)
表 4.3.7.3.8.1 识别方式选择项目(当为 BGA、FBGA 时)
选择项目 识别范围 型号
外周——基板
仅识别外周的球。
(用 FBGA 无法选择)
模部发黑的元件
外周——陶瓷 模部发白的元件
所有球——基板
识别元件内的所有球
模部发黑的元件
所有球——陶瓷 模部发白的元件
无球
识别元件内的所有垫片
模部发黑的元件
※在所有球、或所有垫片（Land）中设置球面图案后，变更为基板或陶瓷时，球面图案设
置将被初始化。
