第 1 部 基本篇 第 4 章 制作生产程序
2.00mm
2.00mm
0.5mm
L1
L2
0.3mm以上
● 识别角时
① 整体形状为正方形或长方形的元件。
② 构成角的夹角R在0.5mm以内的元件。
③ 构成边的直线部分的长度在2mm以上的元件。

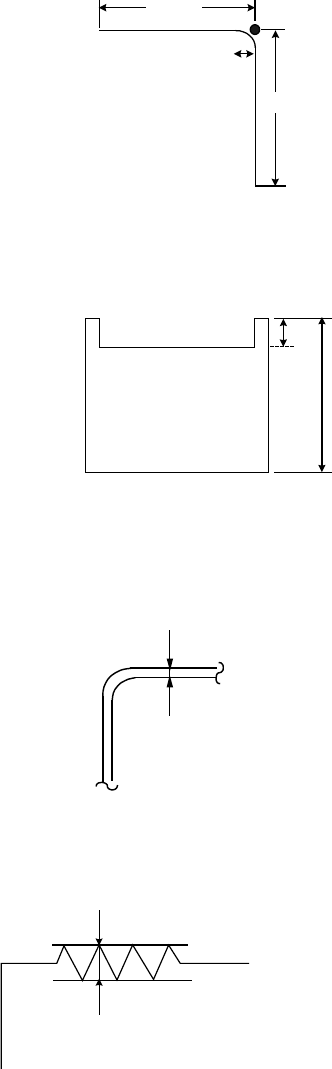

识别条件②③说明图
④ 构成角的4点位于正方形、长方形顶点的元件。
⑤ 元件外形不是凸状的元件。
⑥ 有凹部，且L1为L2的10%以内的元件。
识别条件⑥说明图
⑦ 拍摄时，元件内侧拍得比较暗时，边部分由0.3mm以上构成的元件。
(拍摄时边内侧为空洞的元件也可)。
识别条件⑦说明图
⑧ 构成直线部分的边的粗糙程度在0.1mm以内的元件。
识别条件⑧说明图
● 识别重心时
① 元件的纵横比为1:2以上的元件。
② 拍摄时，当元件内侧较暗时，边部分由0.3mm以上构成的元件。
0.1mm以下
4-89
第 1 部 基本篇 第 4 章 制作生产程序
4-3-7-3-9 基本样式
本项目旨在当球周围有发光部分的元件时，将其发光部分作为数据登录下来，以便在图像定
中心时，忽略球周围的发光部分(基本样式)。

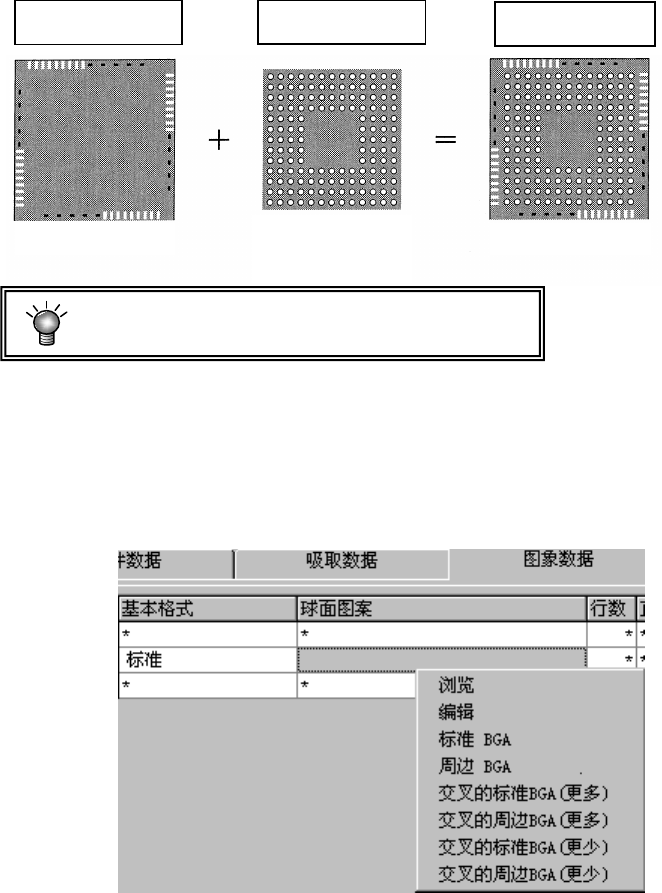

因此，识别图案为 “基本样式”＋“球面图案”的组合。
定中心仅根据球面等“图案”进行。
1) 基本格式(BGA、FBGA 时)
基本样式限于“识别方式”为“所有球”或“无球”时才能设置。
请右击或按“F2”键，从显示的列表中选择。
图 4.3.7.3.9.1 基本样式 选择项目
基本样式
球面图案 ＋
→
识别图案
基本样式
球面图案
默认图案
用户图案
识别图案
4-90
第 1 部 基本篇 第 4 章 制作生产程序

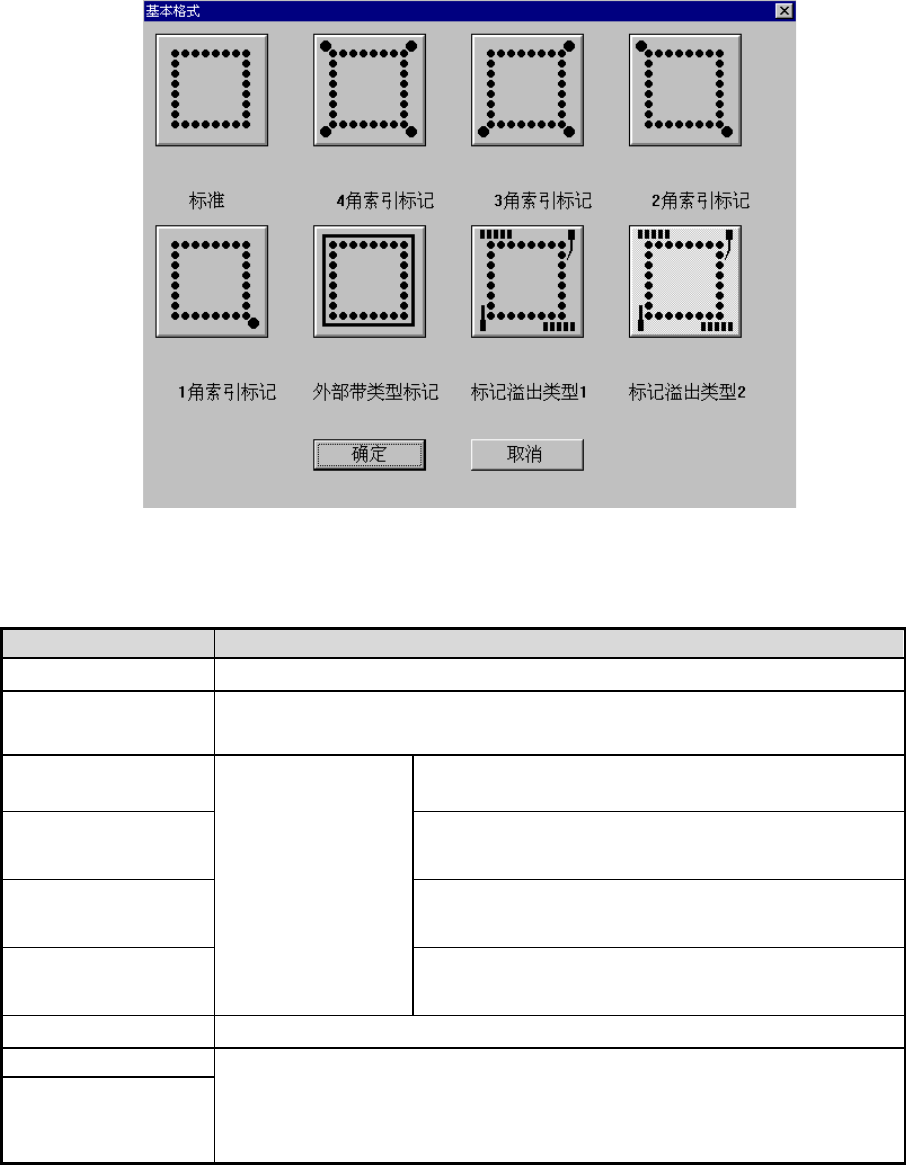

选择“浏览”时显示如下画面。请选择相应的基本样式，并按下“确定”。
图 4.3.7.3.9.2
图 4.3.7.3.9.1 基本样式 一览表
基本样式选择项目一览
内容
浏览 显示从标准~标记散布的样品图，可从对话框中选择。
标准
包装外围只有球。
原有的 BGA 小间距、小球板。格子上有索引球也可。
4 角索引标记
包装外围只有球与
索引球，索引球在格
子外。
索引球配置在格子外的 4 角。
3 角索引标记
索引球配置在格子外的 3 角。(左上方没有索引球的
状态为 0 度)
2 角索引标记
索引球的配置在格子外的 2 角。(左上方与右下方没
有索引球的状态为 0 度)
1 角索引标记
索引球的配置在格子外的 1 角。(右下方没有索引球
的状态为 0 度)
外部带类型标记
包装外围有近于球的浓度的带状物。
标记溢出类型 1
包装外围有球以外的散在物。
标记溢出类型 1 与标记溢出类型 2 的使用方法基本相同。通常选择溢出类
型 1。但是有与识别球(定中心)相同直径的细长基本样式时，请选择标记
溢出类型 2。
标记溢出类型 2
