第 1 部 基本篇 第 4 章 制作生产程序
4-3-7-3-13 引脚方向
元件种类为单向引脚插头时，设置有引脚的面是上还是下。
用<右>击选择。
4-3-7-3-14 识别引脚(左上、右上、左下、右下)
对插头元件，通常需要识别所有引脚，如只能识别两端的引脚,或两端有引脚以外的发光物时，
只能分别按:“仅对两端引脚”进行识别,或把发光物体假定为引脚，将“两端引脚除外”进
行识别。
右击，则显示选择项目。

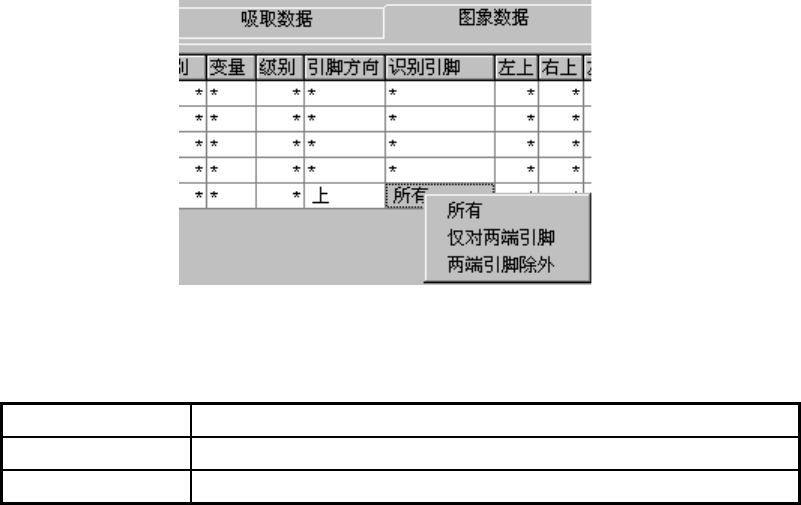

图 4.3.7.3.14.1 在列表画面设置识别引脚
表 4.3.7.3.14.1 识别引脚 选择项目
所有引脚 将所有引脚作为识别对象。
仅对两端引脚 从引脚两端开始指定识别引脚的范围。
两端引脚除外 从引脚两端开始指定不识别引脚的范围。
指定为“仅识别两端引脚”、“两端引脚除外”时，要输入左上、右上、左下、右下的引脚
根数，指定识别范围。
4-99
第 1 部 基本篇 第 4 章 制作生产程序
表 4.3.7.3.14.2 引脚数设置范围列表
元件种类 识别图案
引脚数输入范围
左上角 右上角 左下角 右下角
单向插头
所有引脚
仅两端引脚
两端引脚除外
****
１－３
０－３
****
１－３
０－３
****
****
****
****
****
****
双向插头
Z 引脚插头
所有引脚
仅两端引脚
两端引脚除外
****
１－３
０－３
****
１－３
０－３
****
１－３
０－３
****
１－３
０－３
※引脚数在 2 根以下时有时识别精度会降低。
<引脚识别图案的含义及图形>
● 仅两端引脚：只识别指定的两端引脚根数
● 除两端引脚外：以指定的两端引脚根数以外的引脚为识别对象
※引脚数，请输入识别对象的引脚根数。（不包括被除外的引脚数）
● 识别所有引脚：所有引脚为识别对象
识别
识别
不识别内侧引脚
识别
识别
识别 识别
不识别外侧引脚
识别
识别
4-100
第 1 部 基本篇 第 4 章 制作生产程序
4-3-7-3-15 明暗校正
设置外形识别元件识别时的临界值(阈值)。
初始值设为“0”， 未正常进行识别时，请在“-127～127”之间进行调整。
请进行调整：元件发暗而导致识别错误时，请降低数值(将全体调亮)，背景(引脚·球以外的
部分)能看清时，请升高数值(将全体调暗)。
4-3-7-3-16 详述 (仅限于扩展引脚插头元件)
设置扩展引脚插头※元件的信息。单击右键或按[F2]可进行编辑。
图 4.3.7.3.16.1 列表画面中的详述 菜单
※ 扩展引脚插头：是指单向引脚插头元件的扩展版，在同一边上存在不同引脚间距及
不同引脚宽度的单向引脚插头。此时，通过仅识别某一部分的引脚，即可识别元件。
识别方法是指定某个存在同一间距、同一宽度的引脚区域(1 部分)，仅根据对该部分
引脚的识别来进行定位。但，条件限于在指定识别的引脚间距的 2 倍以内没有其他
引脚。
● 引脚形状：从扁平形和鸥翼形中选择。
◇扁平型 ⇒
◇鸥翼型 ⇒
● 识别偏移量：显示在“元件数据”的“识别
偏移量”中所设定的值。在此画面中不能变
更。
● 右侧引脚位置：输入从元件识别中心位置
(VCS 的中心位置)到进行识别的引脚组的右
端引脚的顶端中心位置的距离。
引脚
元件识别中心位置
引脚右端位置
进行识别的引脚组
图 4.3.7.3.16.2
