第 1 部 基本篇 第 4 章 制作生产程序 4-4-2 执行优化 4-4-2-1 执行优化 1) 在优化条件设置 画面中，按下“执行 ”按钮，开始优化处 理。 图 4.4.2.1-1 2) 显示“确认优化选项 ”画面。 单击“确定”后 ，进行优化。 图 4.4.2.1-2 显示正在进行优 化的画面。 图 4.4.2.1-3 4- 121
第 1 部 基本篇 第 4 章 制作生产程序
③ 考虑元件种类、元件高度
制作密集元件贴片(邻接贴片)的程序时，可设置自动考虑元件高度的元件层。
选中本项后，按下列顺序进行贴片。

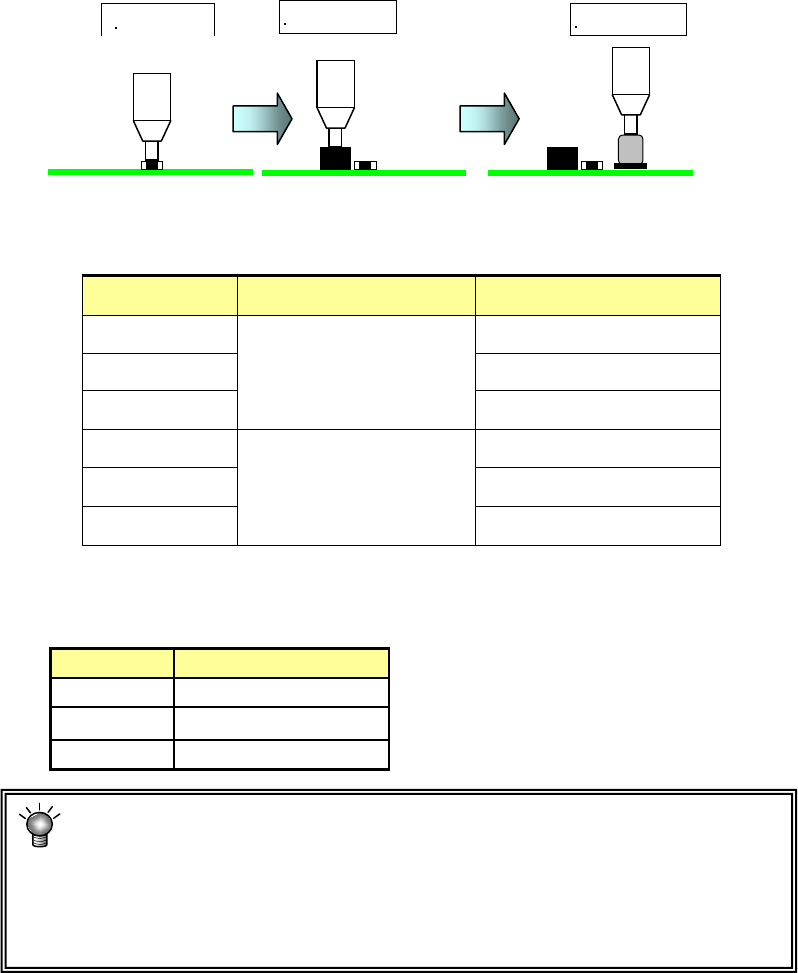

<考虑了元件种类、元件高度的贴片>
<贴片的优先顺序与元件种类、元件高度的关系>
优先顺序如下表所示，非铝电解电容器元件优先进行贴片。
优先顺序
元件种类
元件高度(mm)
1
非铝电解电容器元件
0 ＜ t ≦ 5.5
2 5.5 ＜ t ≦ 12
3 12.0 ＜ t
4
铝电解电容器元件
0 ＜ t ≦ 5.5
5 5.5 ＜ t ≦ 12
6 12 ＜ t
<层的优先顺序>
各层的相互关系如下。
优先顺序 层种类
1 贴片层
2 元件层
3 元件种类·高度层
未在“操作选项”/“生产(暂停)”中选中“元件用完时暂停”时，如果
生产中因元件用完等无法贴片，则将忽略该元件并继续进行贴片。
该元件将在补满后重启生产时被最后贴片。此时，考虑到元件高度的生产
条件有可能会破坏。因此，在选择了
“考虑元件种类、元件高度”
时，建
议选择操作选项中的“元件用尽时暂停”。
④ 从小编号吸嘴对象元件开始贴片：选中后，优化为从使用小编号吸嘴的元件开始优先贴片。
⑤ 将基板的中心作为贴片峰值点配置送料器：设置送料器配置基准的贴片峰值点的计算方法。
选中时，将基板的中心作为贴片峰值点配置送料器，在“送料器配置选项”的“贴片峰值点”
设置为无效。
贴片顺序
贴片顺序②
贴片顺序③
4-120
第 1 部 基本篇 第 4 章 制作生产程序
4-4-2 执行优化
4-4-2-1 执行优化

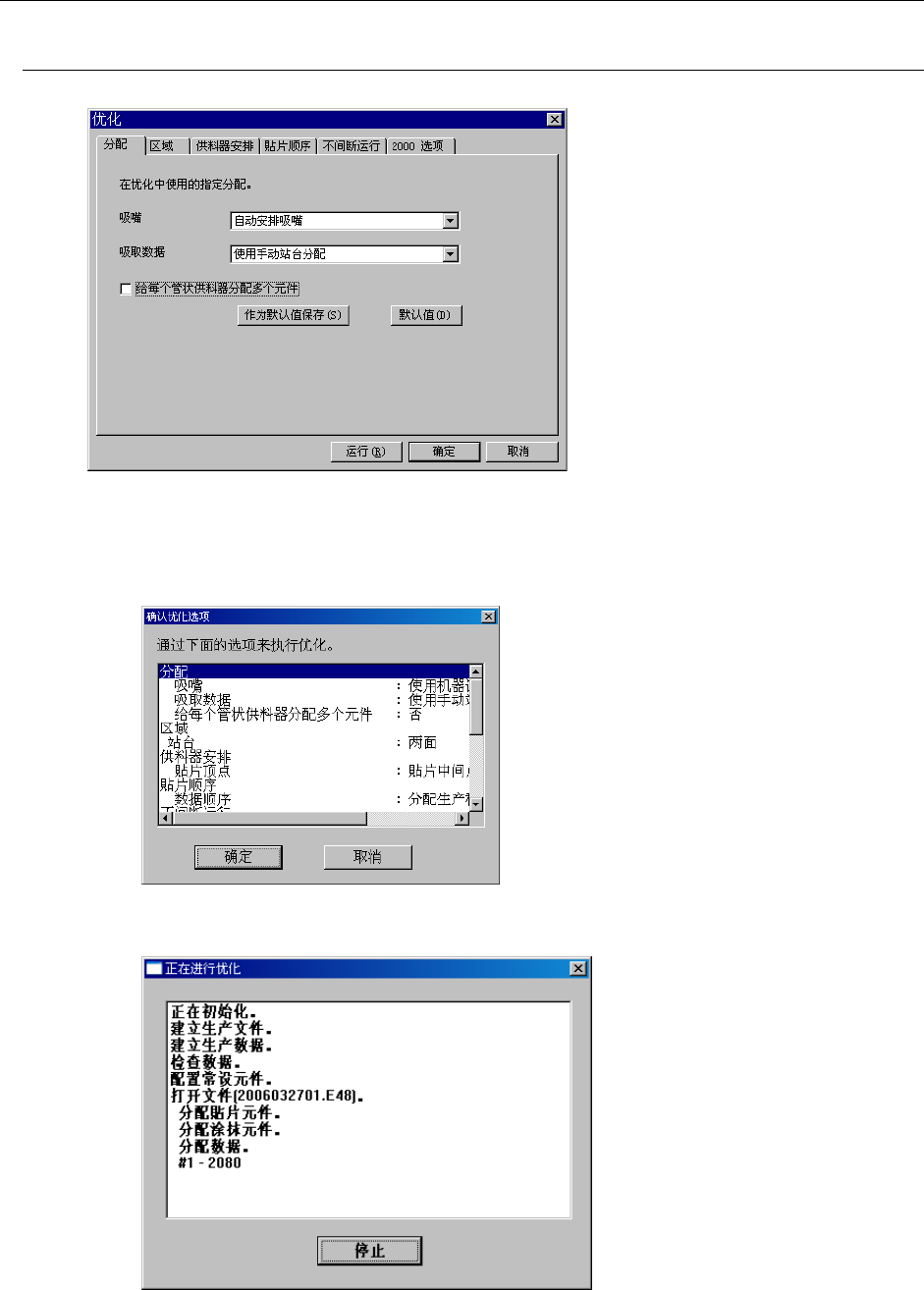

1) 在优化条件设置画面中，按下“执行”按钮，开始优化处理。
图 4.4.2.1-1
2) 显示“确认优化选项”画面。
单击“确定”后，进行优化。
图 4.4.2.1-2
显示正在进行优化的画面。
图 4.4.2.1-3
4-121
第 1 部 基本篇 第 4 章 制作生产程序

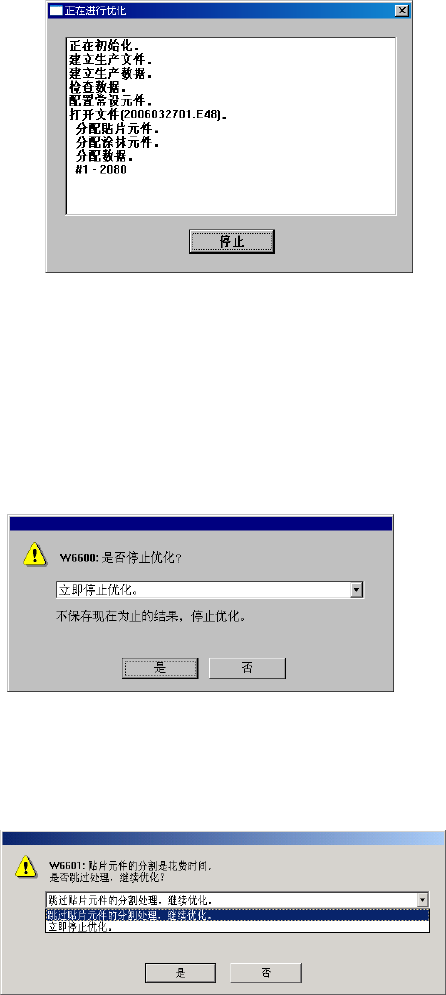

优化分配处理进入长时间处理的情况下，如下图所示，正在进行优化的画面中的按钮不显示“停
止”，而显示“跳过”。
优化正常结束时，“优化进行中”画面消失。
发生错误时，显示错误信息。
在进行优化的过程中，可通过单击“停止”按钮来中断优化。
单击“停止”按钮，显示如下的确认信息。
单击“跳过”按钮时，显示如下确认提示信息。
单击“是”后，停止优化。
跳过贴片元件的分割处理，继续优化：
仅跳过费长时间的处理，继续进行优化。这时，在继
续开始之前可能需要几十秒时间。
立即停止优化：
立即停止优化。
单击“是”执行上述选择的处理。
