第 1 部 基本篇 第 4 章 制作生产程序
4-4-2-4 吸嘴分布
显示在各工位优化配置的吸嘴。
用优化条件将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和机器设置
一致。
请从菜单中选择“优化”/“吸嘴分布”。
图 4.4.2.4-1 选择吸嘴分布
显示下图的吸嘴分布画面。
图 4.4.2.4-2 吸嘴分布显示例（在“只显示固定吸嘴”项目上，选中和不选中时的示例）
●
ATC 显示的红字吸嘴编号：
表示优化输出的吸嘴。
●
ATC 显示的黑字吸嘴编号：
表示机器设置的固定吸嘴。
●
“只限于固定吸嘴”复选框：
显示未选中时优化输出后的 ATC 吸嘴配置，
显示选中时所设置的固定吸嘴配置。
●吸嘴数量 ：
目前未使用“资源”。
“优化”是优化输出的吸嘴数，“固定”是在机器设置中所设置的固定吸嘴数。
4-125
第 1 部 基本篇 第 4 章 制作生产程序
4-4-2-5 送料器编排
以图形显示吸取数据的送料器编排内容。
从菜单栏中单击“显示”/“送料器配置”后，显示如下的画面。
1) 送料器编排
图 4.4.2.5-1 送料器编排显示例
① 将鼠标移动到送料器编排窗口上的送料器图上，即可显示该送料器的元件数据的部分内容。
图 4.4.2.5-2 显示内容与显示例
定心方式(吸嘴编号)显示元件数据中指定的全部内容。根据机种，可能会显示无法
使用的定心方式(吸嘴编号)，如果进行优化，则根据该机种可使用的定心方式、吸
嘴编号进行编排。
采用 MTC 及托盘支架时，请将鼠标移动到送料器设计窗口右侧的相应图上。
② IC回收带(选购件)时显示如下画面。
图 4.4.2.5-3 IC 回收带的显示内容和显示例
当在 IC 回收带位置上指定送料器时，送料器将在 IC 回收带上重叠显示。请指定位置，
以使送料器与 IC 回收带不重叠。
供给装置的安装位置
送料器的种类
元件名称
定心方式（吸嘴编号）
通道编号
4-126
第 1 部 基本篇 第 4 章 制作生产程序
2) 在窗口中编排送料器
在送料器编排窗口中，用鼠标就可编辑送料器的编排。
但不能编辑IC回收带。
编辑后关闭送料器编排、工位选择画面时，会显示下列询问，问是否把编辑内容反映到程序数
据中？

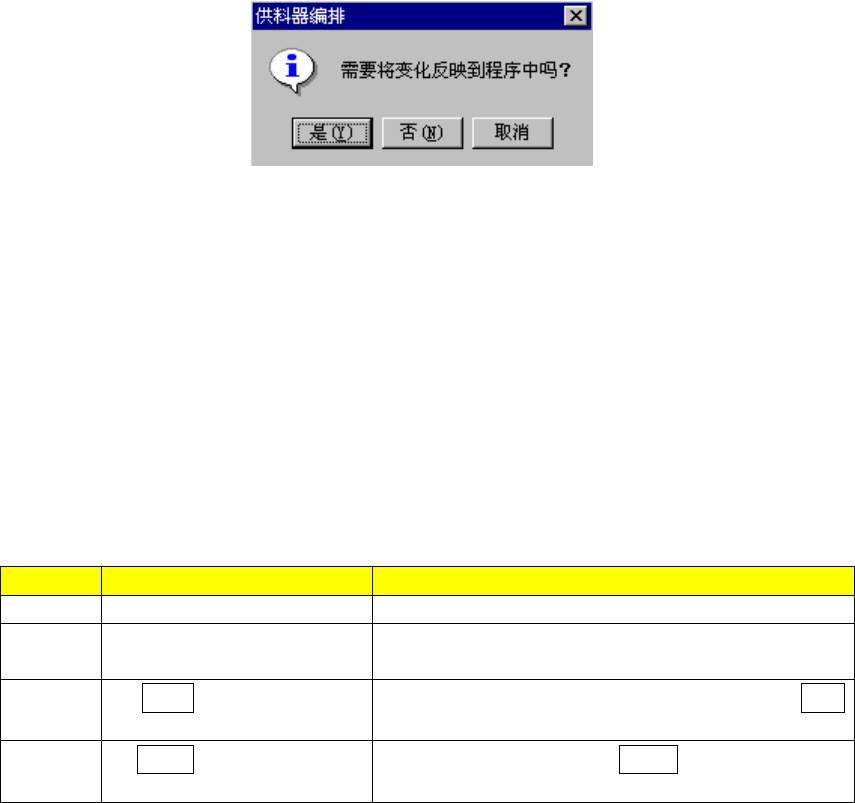

图 4.4.2.5.4 确认编辑内容更新的信息
●是 ： 将变更内容反映到程序数据后退出。吸取数据将依此改变。
被移动或复制的送料器的吸取坐标，将被重新设置到设计值中。
●否 ： 不保存变更内容并退出。
●取消 ： 返回关闭操作前的状态。
① 选择送料器
选择需要移动、复制、删除的送料器。被选中的送料器将区别显示。选择送料器的方法有以下
几种。
表 4.4.2.5.1 送料器的选择操作
编号 操作 结果
用鼠标点击送料器。
点击的送料器成为选中状态。
用鼠标点击送料器。
拖拽鼠标形成四边形，四边形内的送
料器为选中状
态。
按住
CTRL 键的同时点击送料
器
如果还有其他要选中的送料器，按住该送料器
+CTRL
键，则点中的送料器成为选中状态。
按住
SHIFT 键的同时点击送料
器
点最初指定的送料器，按住
SHIFT 键，再点最后要选
中的送料器，之间的送料器全部为选中状态。
