第 1 部 基本篇 第 4 章 制作生产程序

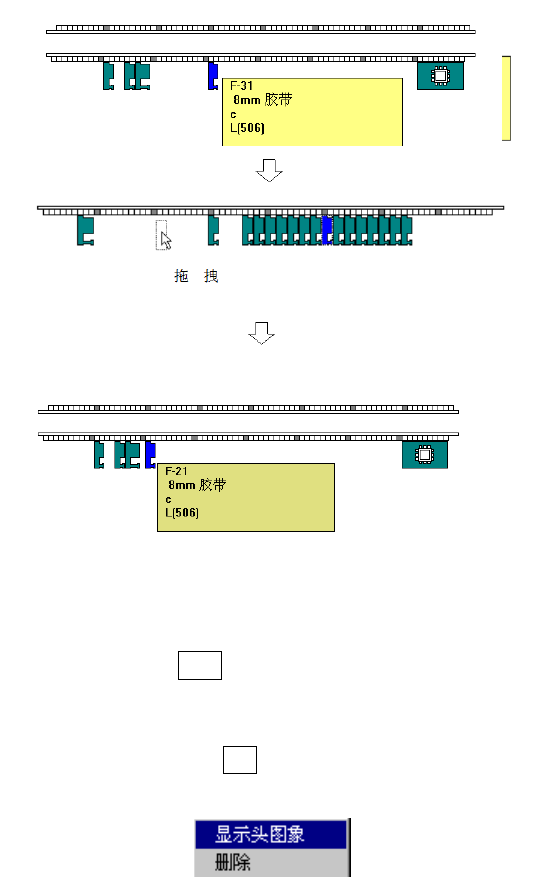

② 移动送料器
要移动的送料器时，点击目标送料器，拖曳到目标位置，再松开按钮，该送料器就会移动到最
近的送料器编排位置。
图 4.4.2.5-5 移动送料器画面例
③ 复制送料器
选择送料器，并拖曳的时候按住CTRL键，则可复制送料器。
④ 删除送料器
选择送料器，在反色显示状态下，按DEL
键即可删除送料器。或选中送料器，在反色显示状态
下，按鼠标的右键，从显示的菜单中选择删除。
点
击
放开
4-128
第 1 部 基本篇 第 4 章 制作生产程序
⑤ 显示贴片头图像
把送料器编排显示模式，切换为贴片头图像显示模式。
点击鼠标右键即可显示贴片头图象。
贴片头图象显示模式中，以图像形式显示贴片头的间隔。把送料器对准贴片头间隔进行编排，
即可按指定同时吸取。
图 4.4.2.5-6 贴片头图象显示模式中显示例
要解除贴片头图象显示模式，点击鼠标左键即可。
⑥ 映射复制、位置复制
选择要复制的送料器后，点击鼠标的右键，从显示的菜单中选择映射
复制或位置复制。
当选择正面的送料器时将复制到背面，选择背面的送料器时把送料器
复制到正面。(托盘元件不能复制)
● 映射复制（以线对称复制）
送料器前后孔编号复制到相对位置。
● 位置复制（以点对称复制）
编号顺序固定，以点对称复制换位，换位后的位置可相互使用。
以线对称复制时
F-79
F-75
R-79
R-75
以点对称复制时
F-79
F-75
R- 5
R- 1
4-129
第 1 部 基本篇 第 4 章 制作生产程序
4-5 其他功能
4-5-1 编辑
4-5-1-1 编辑菜单
该功能是制作程序的辅助功能。
图 4.5.1-1 编辑菜单命令
※ 范围选择
进行剪切或复制时，请预先选择删除或复制的范围，然后再进行操作。
范围选择以行为单位操作。
选择范围的方法
鼠标 拖拽鼠标，则选择行反色显示。
键盘
按住“SHIFT”键的同时，按下“↓”或“↑”键，则被选择
的行反色显示。
