第 1 部 基本篇 第 4 章 制作生产程序 ● 执行结果例 元件 ID X Y 角度 元件名 R1 5.00 10.00 45.00 1608-A R2 10.00 10.00 0.00 1608-A 复制次数： 3 X 间距： 0.50 Y 间距： 1.00 # 5.50 11.00 45.00 1608-A # 10.50 11.00 0.00 1608-A # 6.00 12.00 45.00 1608-A # 11.00 12…
第 1 部 基本篇 第 4 章 制作生产程序
1) 剪切
剪切被选中的行。
* 本项命令，在使用排序功能时不能选择。
2) 删除
删除被选中的行。
* 本项命令，在使用排序功能时不能选择。
3) 复制
将选中的行登录到内存中。在数据中粘贴时，请执行下面的粘贴命令。
4) 粘贴
粘贴用上述的复制命令选择的范围。
选择粘贴命令后，显示以下画面。

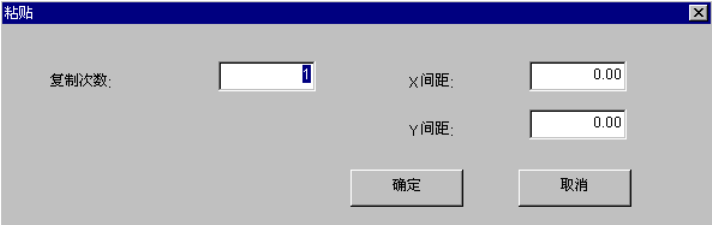

图 4.5.1-2 粘贴对话框
①复制次数 ：指定复制次数。
②X 间距 ：指定 X 方向的贴片位置的增加部分或减少部分。
③Y 间距 ：指定 Y 方向的贴片位置的增加部分或减少部分。
④确定 ：执行粘贴。
⑤取消 ：中止粘贴。
4-131
第 1 部 基本篇 第 4 章 制作生产程序
● 执行结果例
元件
ID
X Y 角度 元件名
R1 5.00 10.00
45.00
1608-A
R2 10.00
10.00
0.00 1608-A
复制次数：
3 X
间距：
0.50
Y 间距：
1.00
#
5.50
11.00
45.00
1608-A
#
10.50
11.00
0.00
1608-A
#
6.00
12.00
45.00
1608-A
#
11.00
12.00
0.00
1608-A
#
6.50
13.00
45.00
1608-A
11.50
13.00
0.00
1608-A
·复制块将被插入到指定行的上方。
·元件 ID 全部为“#”。
※ 发生下列情况时，显示错误信息。
① 数据数超过可输入的最大件数。
图 4.5.1-3 贴片点数超出范围
·确定：停止复制。此时，所有数据将不被复制。
② 贴片位置超出基板或电路的范围。
图 4.5.1-4 贴片位置超出范围
·确定：继续复制。复制数据上出现超出范围的标记。
·取消：停止复制。
4-132
第 1 部 基本篇 第 4 章 制作生产程序
5) 插入行
插入空白行。
* 本项命令，在使用排序功能时不能选择。
6) 复制并插入
将光标所在行复制插入到下一行。
* 本项命令，在使用排序功能时不能选择。
7) 跳转
选择跳转命令后，显示如下画面。
指定跳转目标行编号，单击“确定”，则会跳到指定行。

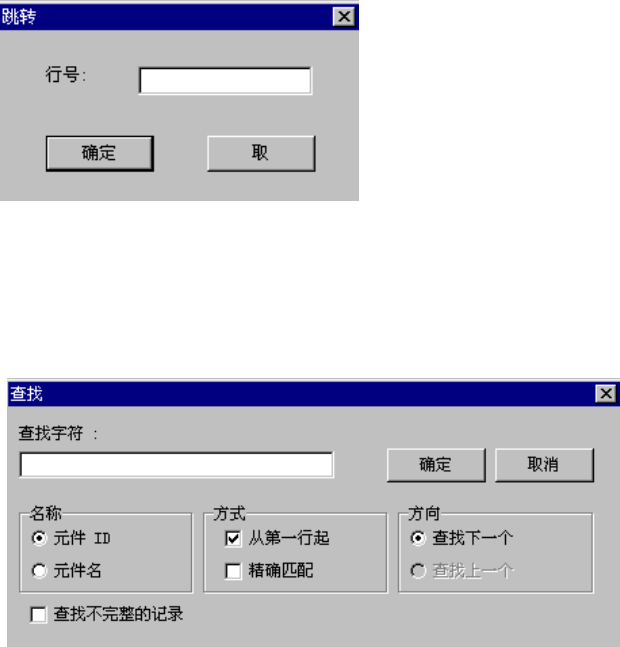

图 4.5.1-5 跳转
8) 查找
可以将“元件ID”、“元件名”、“不完整的记录”作为查找条件进行查找。
选择查找命令，则显示下图画面。
图 4.5.1-6 查找
设定查找条件，单击“确定”进行查找。
· 将“未完成数据的检索”指定为查找条件时，不能选择“元件 ID”、“元件名”、“全部
一致”。
· 已经输入的查找文字、查找条件在下一个查找对话框显示前一直有效。
4-133
