第 1 部 基本篇 第 4 章 制作生产程序 ③ 元件选择 ( 一览显示 ) 显示迄今为止输 入的内容。 图 4.5.1- 11 确认 替换内容 ●替换：逐一变 换已选择行的数据。 ●全部替换：进 行所有数据的变换。 ●询问替换元件 选中选项时，在 对每 1 项的变更 进行替换前， 显示询问替 换元件的画面 。 图 4.5.1- 12 询问变更内容的对话框 4- 137
第 1 部 基本篇 第 4 章 制作生产程序
(3) 显示“替换元件数据向导” (元件数据元件数据扩展)设定标签的内容。
分别对各数据输入需要变更的值，单击“下一步”。
图 4.5.1-10 替换设定画面(3)
4-136
第 1 部 基本篇 第 4 章 制作生产程序
③ 元件选择(一览显示)
显示迄今为止输入的内容。
图 4.5.1-11 确认替换内容
●替换：逐一变换已选择行的数据。
●全部替换：进行所有数据的变换。
●询问替换元件
选中选项时，在对每1项的变更进行替换前，显示询问替换元件的画面。
图 4.5.1-12 询问变更内容的对话框
4-137
第 1 部 基本篇 第 4 章 制作生产程序
10) 单元格复制
将选中的单格登录到内存中。对象单格为X、Y、角度、元件名。
将其粘贴在数据中时，请执行下面的单格粘贴命令。
11) 单元格粘贴
用内存所登录的该数据,把光标所指的相应项目覆盖上。
·“X”、“Y”、“角度”各自剪切的数据，只能粘贴到相同类型的单元格中。
12) 修改元件名称
修改元件名称。
选择后显示如下画面。请输入要变更的元件名，并单击“确定”。

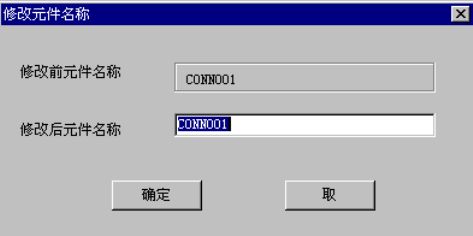

图 4.5.1-13 修改元件名称对话框
13) 反映元件层
将“元件数据”的层反映到“贴片数据”中。
14) 吸取偏差的更新
把“吸取数据”的吸取坐标,反映到“元件数据”的吸取偏差 XYZ 中。
示教后，在吸取数据编辑画面中选择 1 个数据记录，从“编辑”菜单中选择“吸取偏差的更
新”后，可以将所选择的“吸取数据”的吸取默认值与示教结果之间的差反向反映到“元件
数据”的吸取偏移量。
4-138
