第 1 部 基本篇 第 4 章 制作生产程序
16) 图象复制
将标记数据库中所登录的标记数据作为BOC标记或区域基准标记复制到数据中的功能。
<图像复制步骤>
① 请选择 BOC 标记或 IC 标记的标记示教项目。
② 从菜单栏中单击“编辑”/“图像复制”，显示如下的画面。
从已经登记的标记数据列列表中选择需要复制的标记数据，单击“复制”。

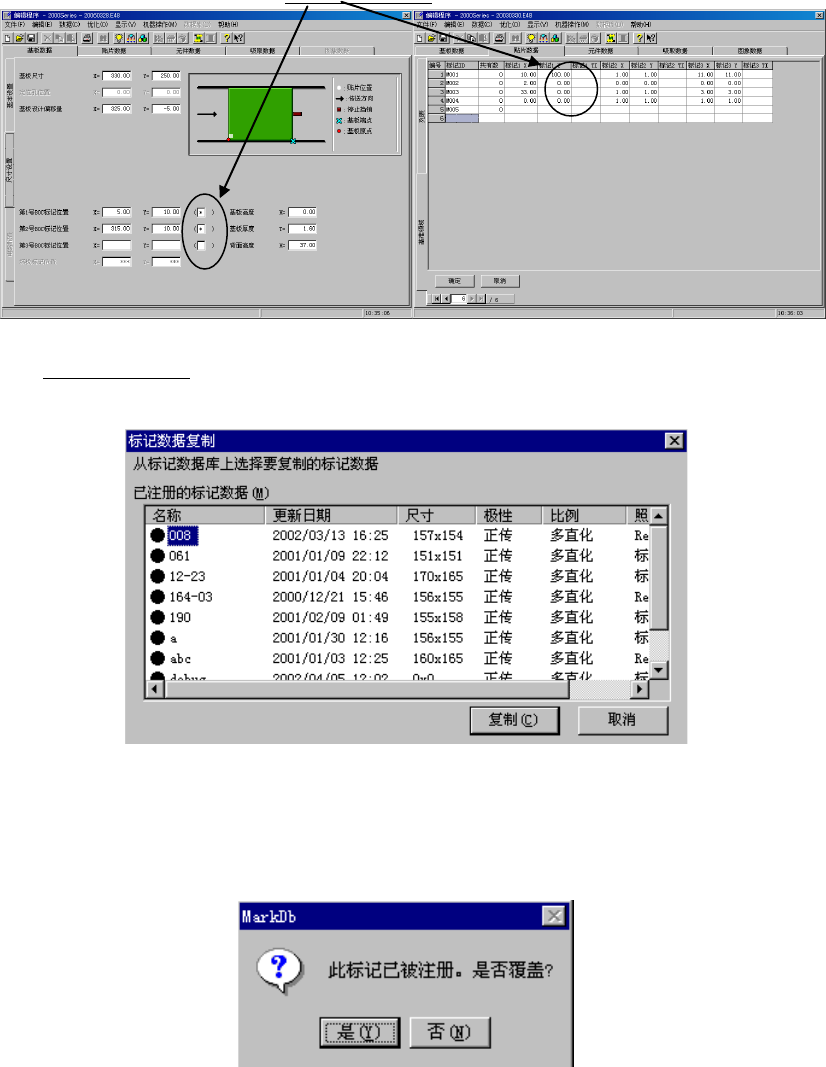

图 4.5.1-20 图像复制对话框
复制图像后， 如果是BOC标记在标记示教显示中显示(*)，如果是区域基准标记，则在标记TI
的单元中显示“OK”。
标记数据已登录完成时，则显示如下的覆盖确认信息。
图 4.5.1-21 确认覆盖标记的对话框
4-143
第 1 部 基本篇 第 4 章 制作生产程序
17) 复制生产程序
采用复制功能，可将2种以上的生产程序进行结合。
A
B

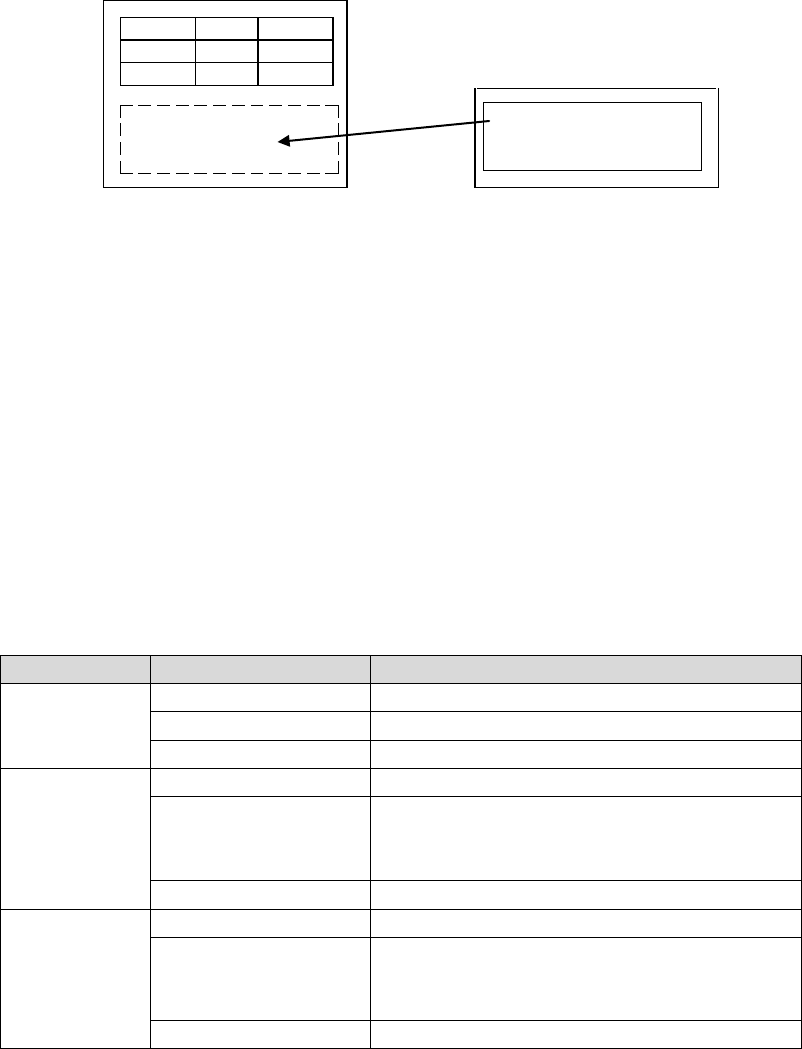

图 4.5.1-22 多矩阵概念图
在展开复制的生产程序中（上图的B），贴片数据中使用区域基准标记时，程序（B）的
基板数据的BOC标记被当作区域基准标记处理。
<复制方法>
① 读入作为基准的生产程序。(上图、A 基板)
② 指定(读入)对电路进行展开复制的生产程序。(上图，B 基板)
③ 设定作为基准的生产程序的基板原点与展开复制的生产程序的基板原点间的差(偏移 X、
Y、θ)。
④ 展开复制。
表 4.5.1-2 基板的展开
基准基板 展开复制的基板 结果
单电路板
单电路板 单电路板
矩阵电路板 单电路板
非矩阵电路板 单电路板
矩阵电路板
单电路板 单电路板
矩阵电路板
考虑③的差额、基板数据,如果可在矩阵中展
开则作为矩阵展开。
不行时作为单电路展开。
非矩阵电路板 单电路板
非矩阵电路板
单电路板 单电路板
矩阵电路板
考虑基板数据，能够展开时,作为非矩阵基准
电路的贴片点展开。
不行时作为单电路展开。
非矩阵电路板 单电路板
4-144
第 1 部 基本篇 第 4 章 制作生产程序
4-5-1-2 列表画面的功能
在编制程序画面的各种列表上，可以调整单元格的宽度，使用数据排序功能。
调整列表画面上的单元格宽度
在贴片数据列表等画面上，可以调整单元格的宽度。
当光标呈十字型时，把光标移到列顶端行（显示项目名称区）单元格边线附近。光标的左右都
变成箭头时，在保持该状态下拖拉光标，即可调整单元格的宽度。

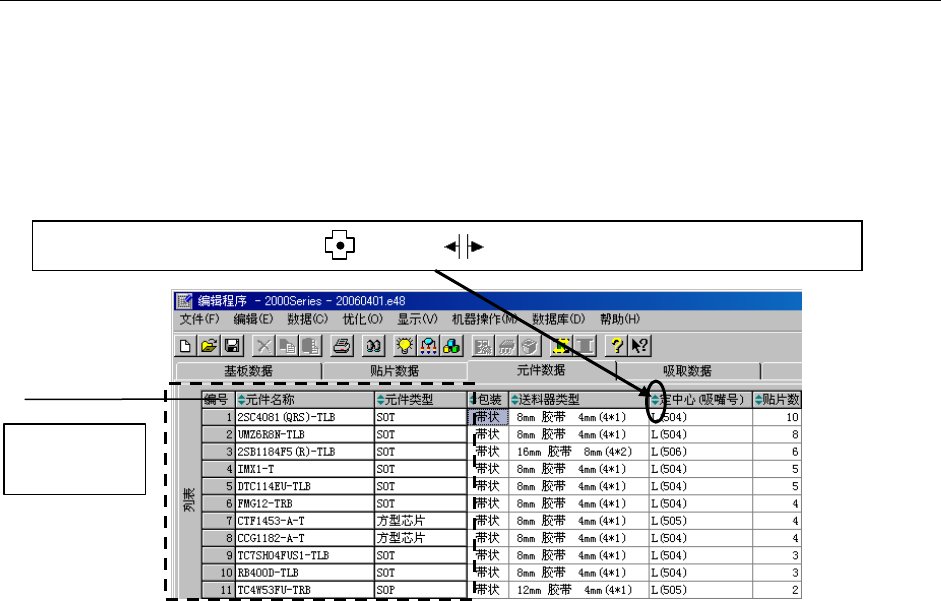

图 4.5.1.2.1 调整单元格的宽度
但是，在元件列表画面上已标有元件名称、元件种类等的，画面虽能滚动，但该单元格的宽度已经固
定化，不能变更。
光标在单元格附近从十字型
( )
变成
( )
时拖拉光标，调整单元格宽度。
不可调整单元
格宽度的区域
