第 1 部 基本篇 第 4 章 制作生产程序
2）列表画面的排序功能
当鼠标在列表画面上的列顶端行（标明项目名称的区域）出现排序图像标记（
）时，双
击该标题，即可把该标题变为排序键，对数据进行排序。
每双击一次，按下列排序变换功能（执行该功能后，画面显示按标题重新排序的列表。）
解除排序 （
）→ 升序（ ）→ 降序（ ）→ 解除排序

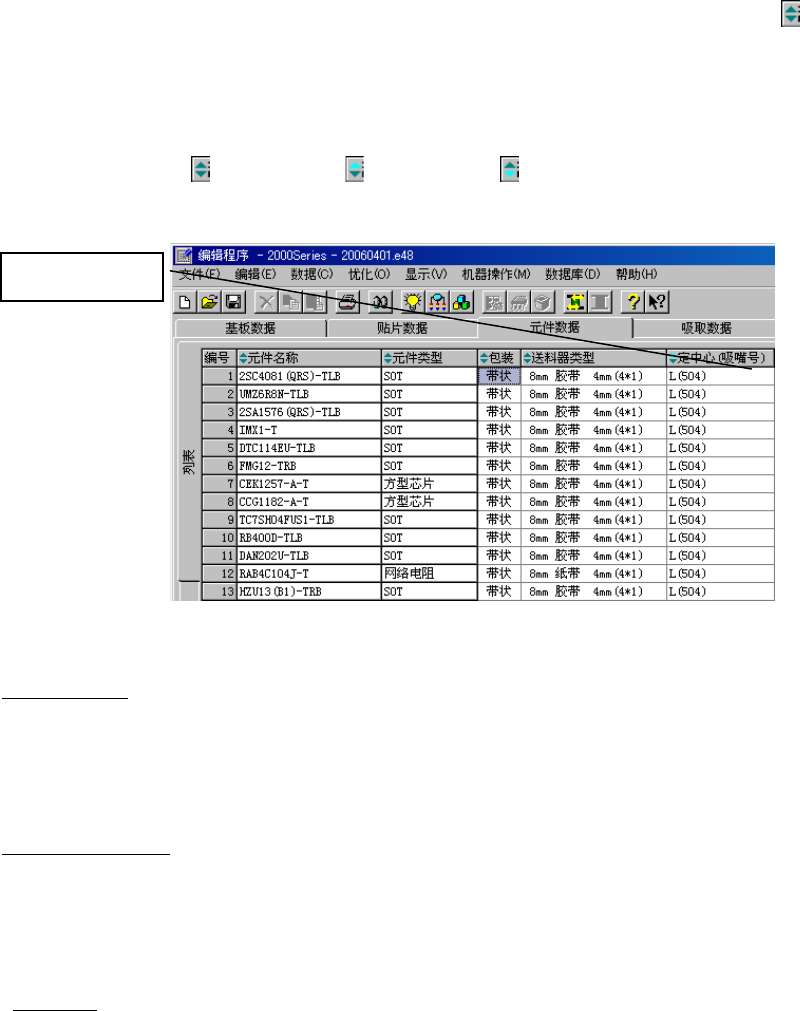

图 4.5.1.2.2 排序画面举例 （以定心为排序键按升序重排序）
清除排序状态
进行文件读入处理，或进行优化处理、或执行了机器操作－连续测量时，排序状态的画面即
被全部清除。
在送料器画面上更改吸取数据后，吸取列表画面上的排序状态也将被清除。
排序时的编辑命令
有一部分命令,在排序状态下无法使用。
无法使用的命令包括：“剪切”、“删除”、“插入行”、“分行”、“展开粘贴”。
上述命令，请在未进入排序状态下进行。
排序项目
在贴片列表画面、元件列表画面上：
所有项目，都可以做为排序键，显示出排序数据。
吸嘴列表画面：
元件名称、包装状态、供给设备、供给（号码）均可做为排序键，使之显示出排序数据。
供给与号码的排序是互连的，点击其中一个题目都可进行排序。所出现的画面，供应装置均
按前面→后面→MTC 顺序排列，号码按升序、或降序排序显示。
双击列顶端行
4-146
第 1 部 基本篇 第 4 章 制作生产程序
4-5-2 示教
示教是指一边直接看贴片位置等的图像一边进行位置调整。
示教分为X、Y坐标的示教、Z轴示教、标记形状的示教，使用HOD进行。
4-5-2-1 HOD（手动操作设备）的使用方法
※ 用“装置选择键”选择“贴片头”后，可选择“No”键和“装置名称键”。
◆ No键：示教Z、θ时选择。
◆ 装置名称键：选择支撑台、坏板标记、KE-2030的R1～R4贴片头时使用。
※ 用“装置选择键”选择摄像机后，可选择 1POINT、2POINT、3POINT 及 WINDOW。通常使用 1POINT
进行示教。请根据需要选择。
◆ 2POINT：指定2点，取此2点的中央坐标。
◆ 指定3点，可将X坐标、Y坐标及最大值和最小值的中间值作为坐标。
◆ WINDOW：取由四方形框包围的中央坐标。如选择WINDOW，将在图像监视器上显示四方形框。
操作X、Y的方向键，首先调整左边和上边的位置，然后按下ENTER键。接着调整右边和下
边的位置，然后按下ENTER键，最后再按下ENTER键进行确定。
<操作步骤>
① 使用鼠标，选择示教位置。
② 按下“装置选择键”，选择示教的设备。
③ 在 LCD 上显示子设备。按“功能键”，选择
子设备(贴片头时、为 L1 贴片头等)。
④ 选择摄象机时，图像监视器上显示摄象机的
图像。一边看着监视器，一边操作“移动键 ”，
调整位置。
⑤ 确定时按[ENTER]键，取消时按[CANCEL]键。
注意
为了避免人身伤害，在进行 HOD
操作过程中，切勿将手放入装置
内部，也不要将脸和头靠近装置。
-X+Y +Z+Y +X+Y
-
θ
-X +
θ
+X
-X-Y -Z-Y
+X-Y
FAST
DEV.NAME
No.
J U K I
F1 F2 F3 F4
NEXT
PREVIOUS PAUSEWINDOW
CANCEL
ENTER
HMS CAMERA
VACUUM
ON/OFF
HEAD
异常停止
LCD
装置选择键
移动键
No.键
装置名键
※在不能完全进入监视器
的大元件(6mm 以上)的
示教时使用。
第 1 点
第 2 点
中央的坐标
第 1 点
第 1 点
第 3 点
第 2 点
中央的坐标
功能键
4-147
第 1 部 基本篇 第 4 章 制作生产程序
4-5-2-2 坐标的示教
4-5-2-2-1 基本操作方法
本节将说明坐标示教的基本操作方法。
<步骤>
① 将光标移动到想要示教的数据位置。
图 4.5.2.2.1-1 坐标示教(1)
※ 当为 XY 轴示教时，主要在 X、Y 其中 1 个位置进行示教，X、Y 轴两个坐标都可自动输入。
② 用 HOD 装置选择键，选择示教使用的装置(CAMERA 等)。
选择的装置不适宜时，会发出报错声，请重新输入选择的装置。
若预先有坐标，则所选择的装置会移动到该坐标值处。
若未输入，装置不会移动。
注意
为了避免人身伤害，在操作 HOD
过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
示教 BOC 标记
