第 1 部 基本篇 第 4 章 制作生产程序
4-5-2 示教
示教是指一边直接看贴片位置等的图像一边进行位置调整。
示教分为X、Y坐标的示教、Z轴示教、标记形状的示教，使用HOD进行。

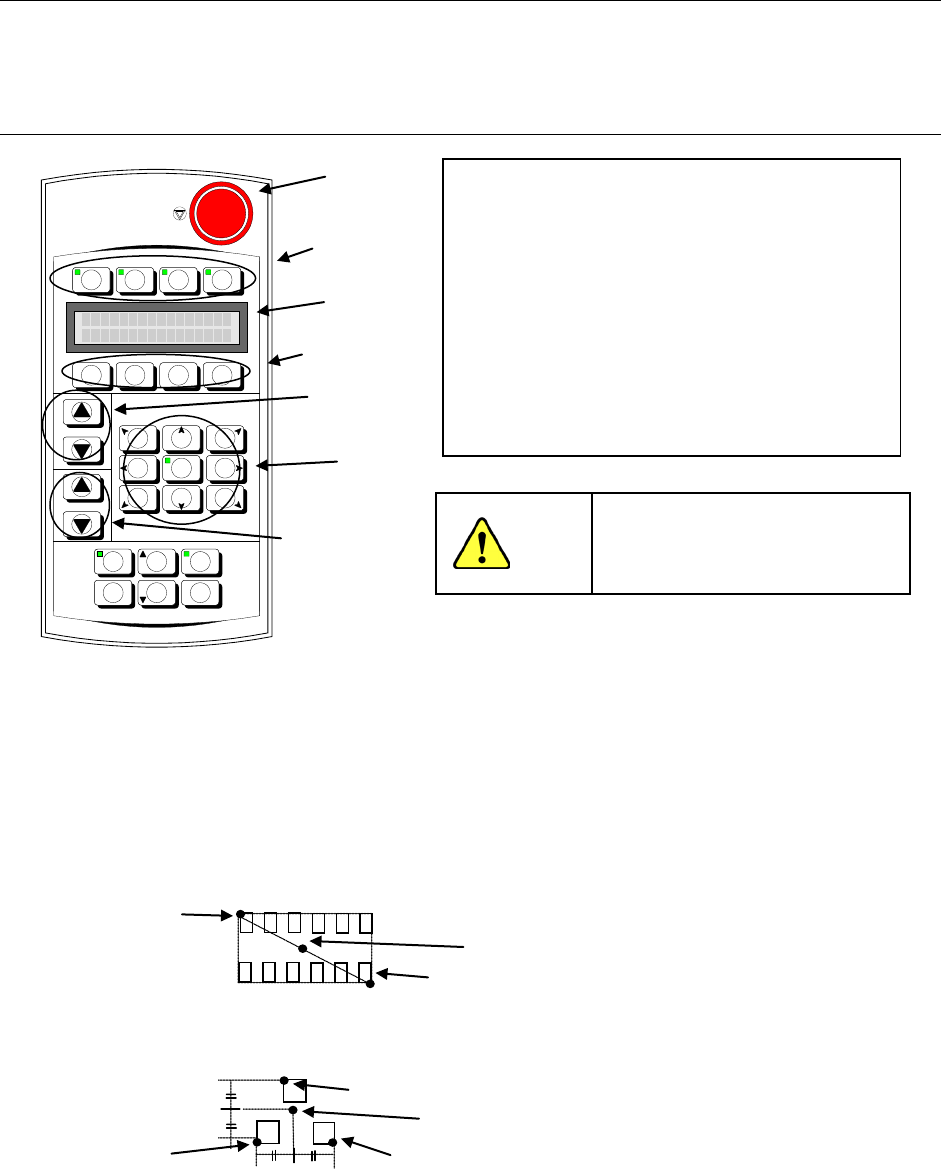

4-5-2-1 HOD（手动操作设备）的使用方法
※ 用“装置选择键”选择“贴片头”后，可选择“No”键和“装置名称键”。
◆ No键：示教Z、θ时选择。
◆ 装置名称键：选择支撑台、坏板标记、KE-2030的R1～R4贴片头时使用。
※ 用“装置选择键”选择摄像机后，可选择 1POINT、2POINT、3POINT 及 WINDOW。通常使用 1POINT
进行示教。请根据需要选择。
◆ 2POINT：指定2点，取此2点的中央坐标。
◆ 指定3点，可将X坐标、Y坐标及最大值和最小值的中间值作为坐标。
◆ WINDOW：取由四方形框包围的中央坐标。如选择WINDOW，将在图像监视器上显示四方形框。
操作X、Y的方向键，首先调整左边和上边的位置，然后按下ENTER键。接着调整右边和下
边的位置，然后按下ENTER键，最后再按下ENTER键进行确定。
<操作步骤>
① 使用鼠标，选择示教位置。
② 按下“装置选择键”，选择示教的设备。
③ 在 LCD 上显示子设备。按“功能键”，选择
子设备(贴片头时、为 L1 贴片头等)。
④ 选择摄象机时，图像监视器上显示摄象机的
图像。一边看着监视器，一边操作“移动键 ”，
调整位置。
⑤ 确定时按[ENTER]键，取消时按[CANCEL]键。
注意
为了避免人身伤害，在进行 HOD
操作过程中，切勿将手放入装置
内部，也不要将脸和头靠近装置。
-X+Y +Z+Y +X+Y
-
θ
-X +
θ
+X
-X-Y -Z-Y
+X-Y
FAST
DEV.NAME
No.
J U K I
F1 F2 F3 F4
NEXT
PREVIOUS PAUSEWINDOW
CANCEL
ENTER
HMS CAMERA
VACUUM
ON/OFF
HEAD
异常停止
LCD
装置选择键
移动键
No.键
装置名键
※在不能完全进入监视器
的大元件(6mm 以上)的
示教时使用。
第 1 点
第 2 点
中央的坐标
第 1 点
第 1 点
第 3 点
第 2 点
中央的坐标
功能键
4-147
第 1 部 基本篇 第 4 章 制作生产程序
4-5-2-2 坐标的示教
4-5-2-2-1 基本操作方法
本节将说明坐标示教的基本操作方法。
<步骤>
① 将光标移动到想要示教的数据位置。

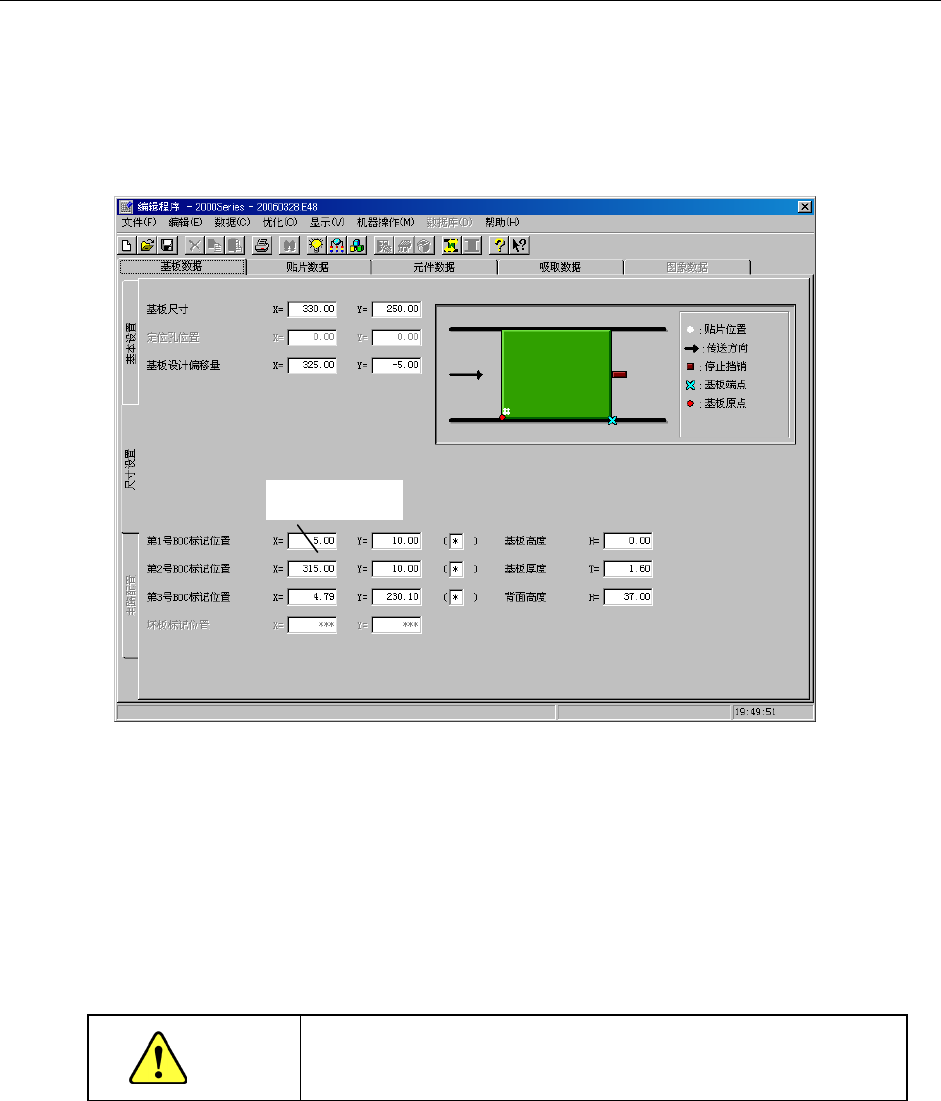

图 4.5.2.2.1-1 坐标示教(1)
※ 当为 XY 轴示教时，主要在 X、Y 其中 1 个位置进行示教，X、Y 轴两个坐标都可自动输入。
② 用 HOD 装置选择键，选择示教使用的装置(CAMERA 等)。
选择的装置不适宜时，会发出报错声，请重新输入选择的装置。
若预先有坐标，则所选择的装置会移动到该坐标值处。
若未输入，装置不会移动。
注意
为了避免人身伤害，在操作 HOD
过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
示教 BOC 标记
4-148
第 1 部 基本篇 第 4 章 制作生产程序
如果选择了贴片头装置，而吸嘴与示教所要使用的吸嘴不同，则需更换吸嘴。
此时， HOD 上的 LCD 会显示装置名称，可确认进行何种示教。

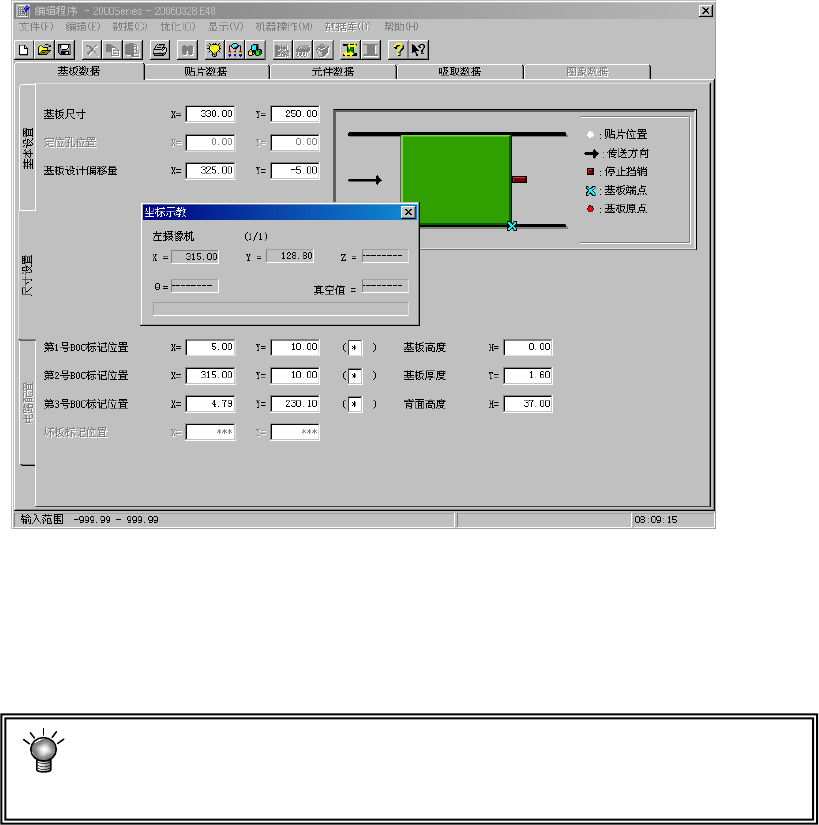

图 4.5.2.2.1-2 坐标示教(2)
③ 边看监视器，边按“移动键”，将十字光标对准坐标中心。
此时，在移动装置时画面上显示的数值(坐标值等)将发生变化。
此外，移动的装置到达移动界限时，会发出报错声，通知操作人员无法移动。
每按 1 次“移动键”，移动 0.01mm。选择正中的“FAST”后，每按 1 次“移
动键”，移动 0.03mm。如按住不放，则移动更快。可在 LCD 画面上确认移动
状态数值。
④ 请按“ENTER”键，获取已示教的坐标数据。
