第 1 部 基本篇 第 4 章 制作生产程序
然后，设置标记判定，选择PR。
*请将标记对准PR的位置(HOD的↑键、↓键(XY移动上下箭头键))，然后按下ENTER键。
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ *]ＰＲ
**********
刻度框的最大尺寸为 256×256 像素(画面的 1/4 左右)。当刻度框过大时，会显
示错误并返回③。
进行模板画面重心示教。
请进行检测框的示教。
完成④的操作后，画面中心(默认窗口)会自动显示标记尺寸 1.5 倍的标记。
要改变检测框时，请执行③的步骤。

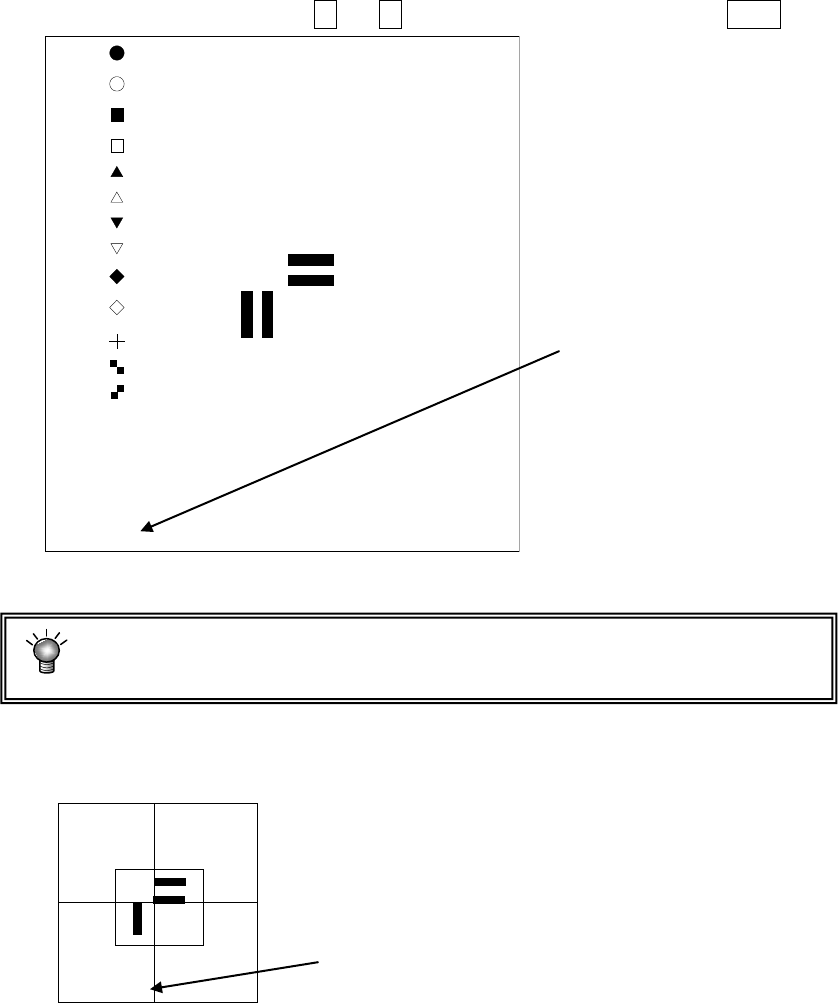

在画面中显示刻度框和十字光标。
用“HOD”移动十字光标，决定模板的重心(该位置与
基板数据的标记坐标一致)。
画面下方显示“TempMatch－Set Center”。
画面下方显示“Select Mark
by Up or Down Key”。
**********
4-164
第 1 部 基本篇 第 4 章 制作生产程序
当不需要改变检测框时，只按ENTER键输入。
**********
**********
此时，如果按下 HOD 的 PREVIOUS 键，可以返回检测框的示教(③的操作)中。
识别的示教结束后，标记数据的旁边显示(T)，表示示教已完成。
需对使用的全部标记进行识别示教。
在示教过程中按下HOD的CANCEL键，可结束当前的示教。(此时，至此输入的数据全部无效)
按下CANCEL键时，装置不移动。
● 关于设置模板时的注意事项
1) 请确认在检测框内没有与已设定的模板相类似的图案。
2) 图案的大小与标准标记相同,请设置为 0.5～3mm。
3) 坐标值请采用设计值(CAD 数据)。用户指定模板数据，不能求出精确的图案中心位置。
用户指定的模板是以十字光标的移动来进行示教，所以用户指定的位置直接被视作中心
位置(而一般标记，是通过计算获得重心位置，作为图案的中心位置，不会产生误差)。
4) 用户指定的模板，不能进行图像复制。
5) 要把使用过的用户指定的模板的生产程序保存到 FD 时，如果空余空间不足可能无法保
存。
6) 从 FD 读取使用过的用户指定模板的生产程序很花时间，所以建议不要直接用 FD 读取或
保存。
7) 要把 HD 保存的生产程序进行复制时，请从主菜单的“文件”－“文件管理(参照)”中复
制到 FD 中。
调整完成后按 ENTER 键。
在画面下显示“Set Right-Bottom Point”。
与刻度框同样，设定检测框。
设定方法与刻度框的设定方法相同。

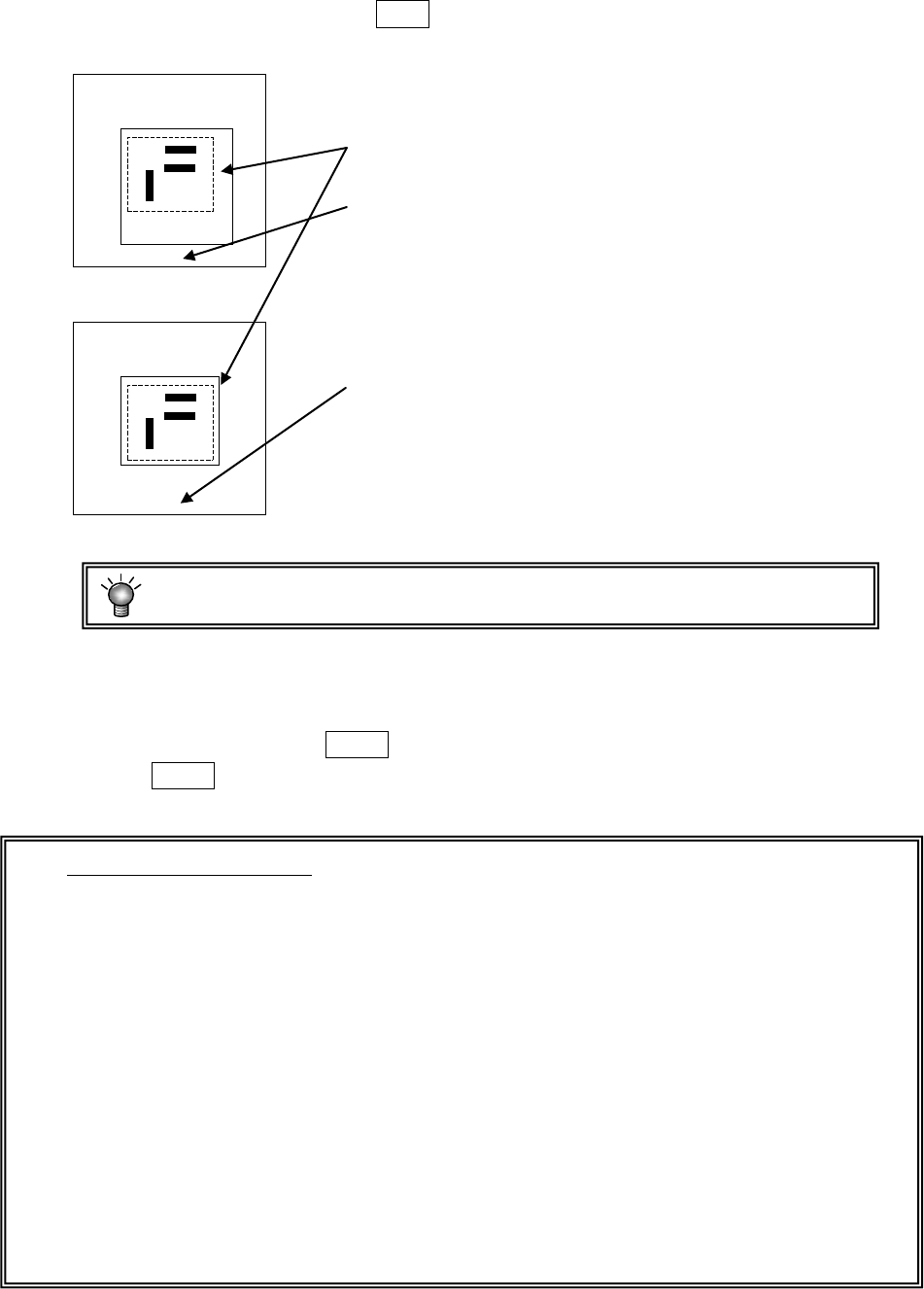

虚线部分为模板设定框，实际不显示。
在画面下方显示“Set Left-Top Point”。
4-165
第 1 部 基本篇 第 4 章 制作生产程序
4-5-3 设置环境
设置程序编辑环境。
从菜单栏中选择“文件”/“环境设置”，显示设置画面。

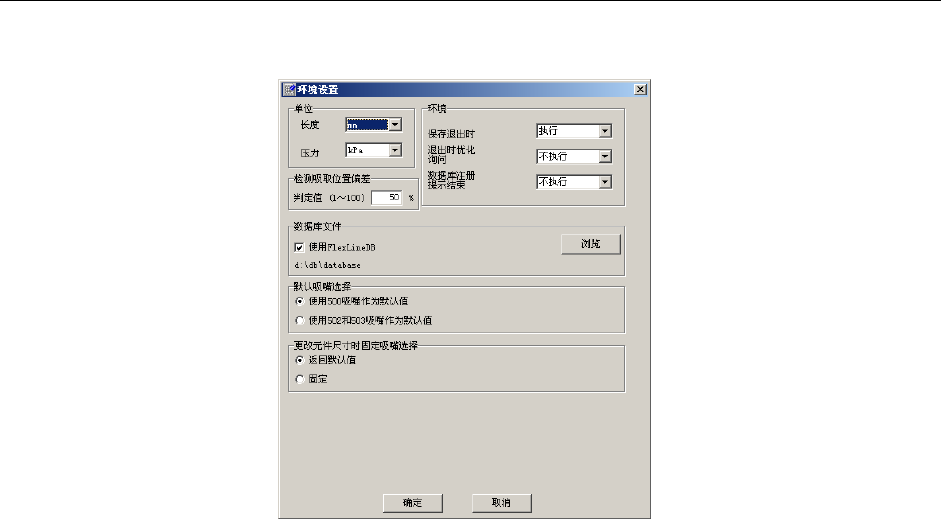

图 4.5.3.1 环境设置
1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、级别中选择。
2) 环境
① 退出时的状态保存
●执行：在下一次启动程序编辑时重新显示以下的项目。
1.工具栏显示、不显示
2.读入文件名
3.窗口尺寸
程序编辑结束后，重启程序编辑时，打开上次最后使用的文件，进入尺寸设定画面。
●不执行：重启进入程序编辑时，显示新文件名画面。
② 退出时优化询问
●执行：在未优化的状态下结束程序，则显示询问是否进行优化。
●不执行：不显示询问。
③ 数据库注册提示结束
●执行：将元件数据注册到数据库结束后，通知注册已完成。
●不执行：不进行通知。
