第 1 部 基本篇 第 4 章 制作生产程序
4-5-4 机器操作
操作主机的动作，执行各种作业。菜单上分成各种作业项目。
图 4.5.4-1 选择机器操作的画面
各项菜单项目及子菜单的功能概要。
菜单项目 子菜单 1 子菜单 2 概要
传送 基板搬入 将基板搬入或搬出主机。
基板搬出
自动调整基板宽度 调整基板宽度
测量 单独 测量元件数据的各详细值。
连续
检查 图像识别 检查是否为可进行图像识别的数据。
检查速度功能 进行模拟生产, 检查运行中的 XY
θ
偏移量。
确认 标记类 BOC 确认 BOC 标记识别及储存实测值。
送料器台( 正面/
背面)
确认储存台架标记识别及存储实测
值。
坐标类 贴片位置 确认贴片数据的各坐标位置。
吸取位置 确认吸取数据的各坐标位置。
吸取高度 确认吸取数据的各高度位置。
管理 管理 标记数据库 标记数据库的各种操作。
示教
示教元件 测量球元件的数据。
4-168
第 1 部 基本篇 第 4 章 制作生产程序
4-5-4-1 传送
4-5-4-1-1 基板搬入/基板搬出
执行基板的搬入、搬出。
打开安全盖，选择菜单后，为了将轴待避到安全位置，显示如下信息。
确认安全后，请按下“继续”。

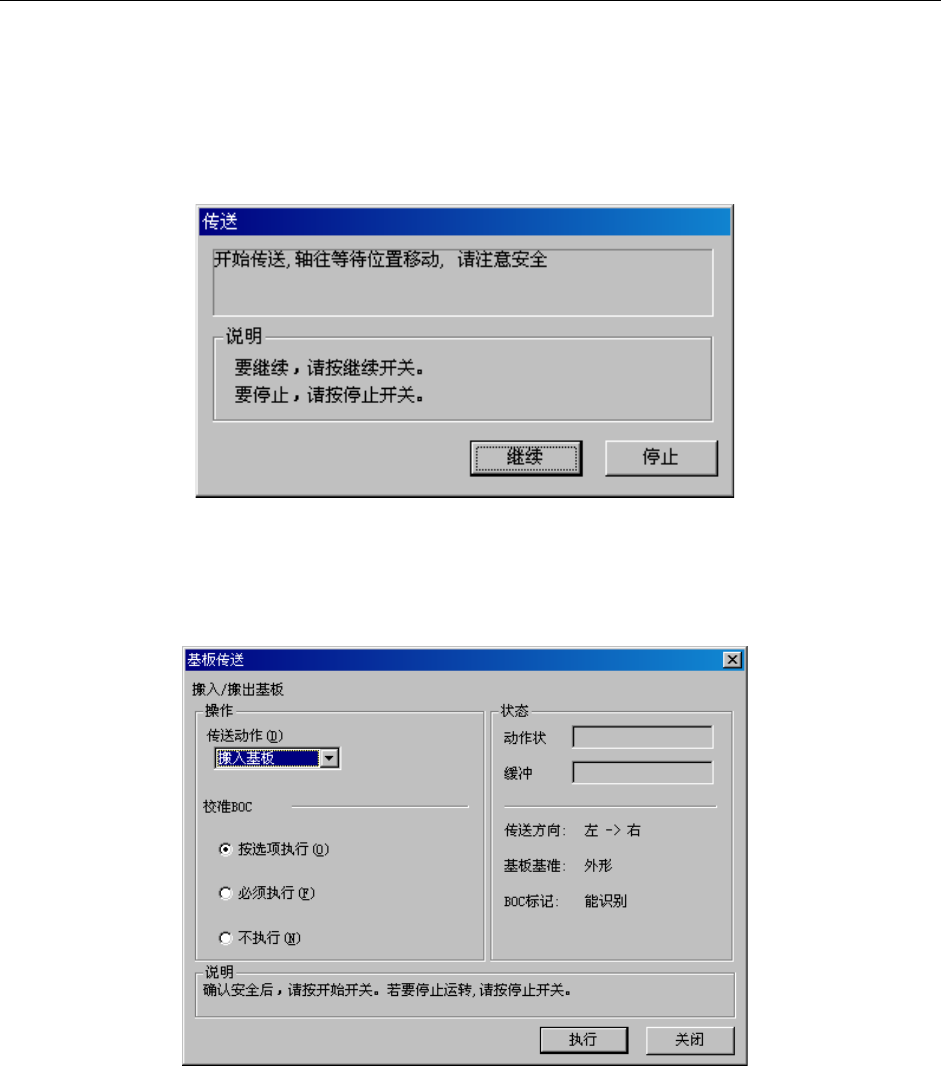

图 4.5.4.1.1-1 确认安全
将轴待避到安全位置后，显示下列基板传送画面。
图 4.5.4.1.1-2 基板传送
·按<开始>开关或“执行”进行传送。
·结束操作时，请按“关闭”。
·在传送过程中因某种原因想取消操作时，可按<停止>开关停止。
4-169
第 1 部 基本篇 第 4 章 制作生产程序
1) 操作

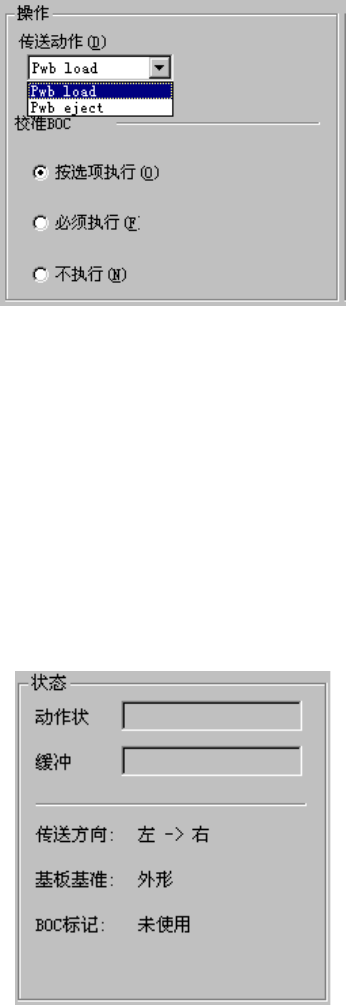

图 4.5.4.1.1-3
① 传送动作
从一览表中选择搬入或搬出基板。
② 校准BOC
选择是否在搬入基板后马上进行BOC校准。选择“按选项执行”后，则适用操作选项设定
的示教项目设定。
2) 状态
依次显示当前的基板传送内容及动作状况。
图 4.5.4.1.1-4
