第 1 部 基本篇 第 4 章 制作生产程序 ② 正在连续检测的画面 连续检测 过程中显示如 下画面。 显示连续 加车的元件内 容及吸取位 置， 依次显 示处理内容。 图 4.5.4.2.3- 11 正在连续检测 (1) 进展状况 进度条显示当前 的进展情况。 要强行结束测量 时 ，请 按下 < 停止 > 开关，则显示以 下对话框。请选择是 否结束。 图 4.5.4.2.3-12 询问是 否结束测量 4- 184
第 1 部 基本篇 第 4 章 制作生产程序
(3) 检测项目
选择需要测量的项目。默认值为选择所有可测量的项目。根据元件种类，可测量的项目有
所不同。
（在KE-1080上进行图像识别时可以测量CDS高度）
(4) 连续测量按钮(<START>开关)
开始连续测量。
(5) 返回按钮(ESC键
)
返回原来的画面。
(6) 询问
开始连续测量后，显示询问，问测量后如何处理尺寸在1mm以下的元件。

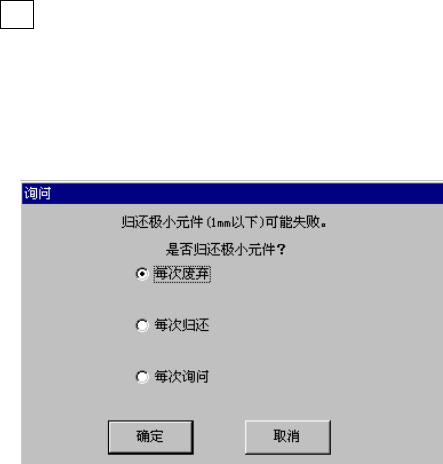

图 4.5.4.2.3-10 询问元件放回画面
● 每次废弃
元件每次废弃在指定处。
● 每次返回
元件放回原来的位置。
● 每次询问
每次测量结束后，询问是否放回1mm以下的元件。
4-183
第 1 部 基本篇 第 4 章 制作生产程序

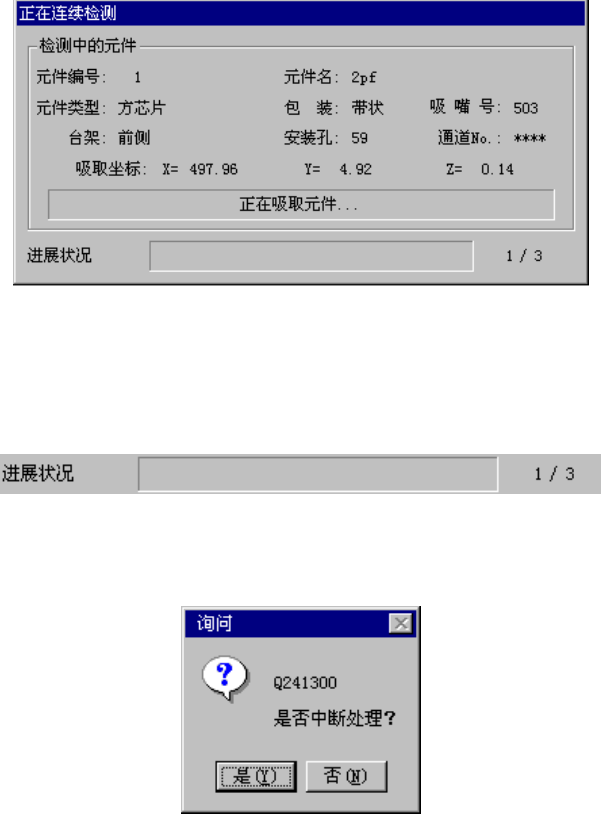

② 正在连续检测的画面
连续检测过程中显示如下画面。显示连续加车的元件内容及吸取位置，依次显示处理内容。
图 4.5.4.2.3-11 正在连续检测
(1) 进展状况
进度条显示当前的进展情况。
要强行结束测量时，请按下<停止>开关，则显示以下对话框。请选择是否结束。
图 4.5.4.2.3-12 询问是否结束测量
4-184
第 1 部 基本篇 第 4 章 制作生产程序
③ 连续检测结果
连续检测结束后，显示如下的结果画面。
图 4.5.4.2.3-13 连续测量结果
(1) 检测完元件
显示元件内容及吸取位置。
(2) 检测结果
显示测量结果的值。( )内显示原来的元件数据的值。未进行测量的项目显示***。
(3) 确定/下一个元件(<START>开关)
使测量结果生效，将结果的值储存到元件数据中。然后进行下一元件的测量。
(4) 停止(ESC键
)
使测量结果无效，然后停止连续测量，返回原来的连续测量条件的设置画面。
(5) 单独检测(F7键
)
转入单独测量模式。
(6) 变幻线
从激光单元取得测量(SWEEP)数据，以图表（变幻线）显示元件的轮廓。
(7) 测量错误
因某种原因在测量中发生错误时，显示如下信息。选择“是”，可转入单独测量模式。
图 4.5.4.2.3-14 连续测量错误
④ 连续测量结束
测量完指定条件的所有元件后，显示如下信息。
图 4.5.4.2.3-15 连续测量结束
仅 KE-1080
显示结果。
