第 1 部 基本篇 第 4 章 制作生产程序
4-5-4-3-4 图像识别检查的操作
1) 图像识别检查的操作
① 图像识别操作
从菜单栏中选择“机器操作”/“检查”/“图像识别”后，显示如下画面。

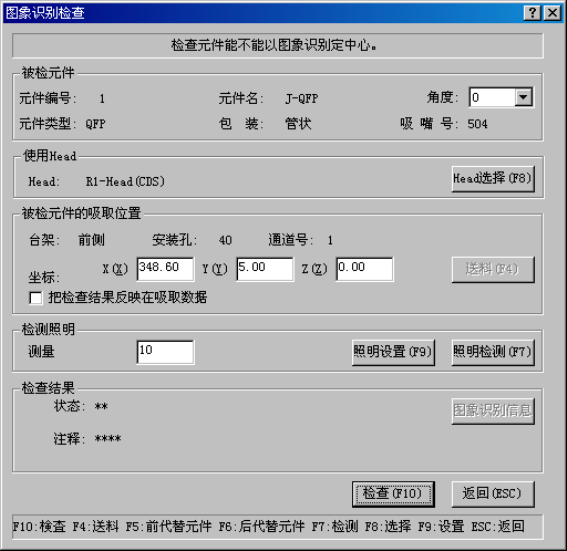

图 4.5.4.3.4-1 图像识别检查
(1) 被检元件
为了进行图像识别检查，显示必要的元件内容。
(2) 检测照明
当默认的照明亮度无法识别时，用此项功能，可获得最佳照明条件。
● 照明设置（F9）：可设置详细的照明条件。按下按钮后，显示设置照明检测的详细对
话框。
*有关设置照明的详细条件的说明，请参见下述『照明检测详细设置』。
● 照明检测（F7）：可自动测出检测识别元件所需的最佳照明条件。
(3) 被检元件的吸取位置
显示吸取元件的吸取位置内容。也可以更改为前代替元件及下一代替元件的吸取位置。
当没有吸取数据时，或采用MTC时，各项目不会显示，也不能进行吸取位置的变更、供
料器顶推、示教。
● 送料
顶推一下供料器，供给元件(32mm紙粘着带除外)。
● 把检查（示教）结果反映到吸取数据中
选择是否将把HOD示教结果反映到吸取数据中。不选中时，坐标仅应用于此次吸取。
4-188
第 1 部 基本篇 第 4 章 制作生产程序
(4) Head选择
MNVC 功能设定有效时，可选择检查使用的贴片头。
按下选择贴片头的按钮后，可显示贴片头选择对话框。
但若被检元件不能使用左贴片头时，不会显示贴片头选择按钮（显示出使用的贴片头

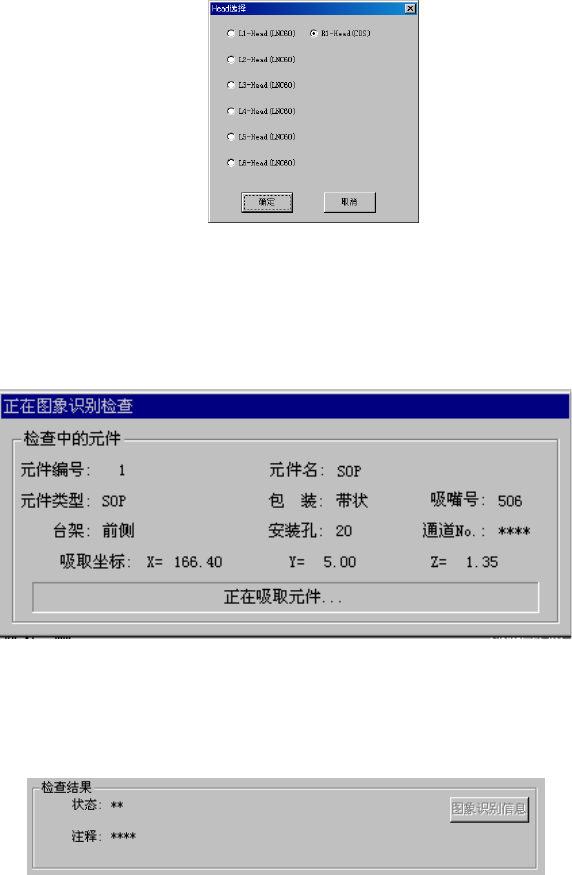

为右贴片头。）按下[Head 选择]按钮后，会显示如下[选择贴片头对话框]，请从中选择。
(5) 正在图像识别检查画面
在图像识别检查中会显示如下画面。显示进行检查的元件内容/吸取位置，
并依次显示进行中的处理内容。
(6) 图像识别检查画面
检查后，检查结果显示在图像识别检查结果中。图像定中心完成时显示“OK”，未完成
时显示“NG”，并在注释栏中显示错误原因。
图 4.5.4.3.4-2 检查结果
(7) 检查按钮
执行图像识别检查。
(8) 返回按钮
结束图像识别检查，返回原来的画面。
4-189
第 1 部 基本篇 第 4 章 制作生产程序
2) 照明测量详细设置
对照明项目进行个别设置, 取得最佳照明条件.

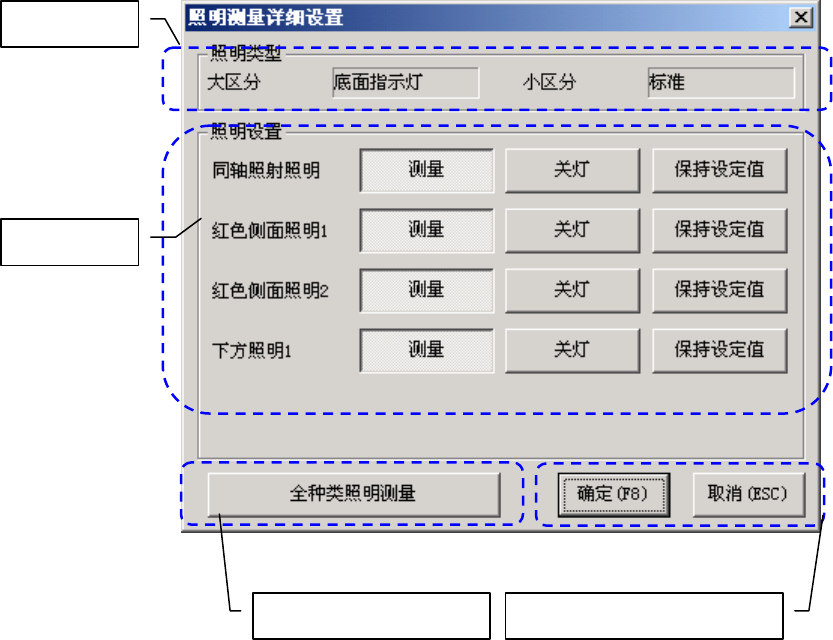

图 4.5.4.3.4-3 照明测量详细设置对话框
① 照明类型： 显示照明数据里设置的照明大、小区分。
② 照明设置： 显示照明区分列表，每项照明都配有[测量]、[关灯]、 [保持设定值] (以
下 简称[保持] 按钮) 按钮。
[测量]、[关灯]、[保持] 三个按钮中,只可选择一个，默认值为 [测量]
(选中[测量]按钮) 状态。
[测量] 设置后，对该项照明,执行照明测量。
[关灯] 设置后，关掉该项照明灯,执行照明测量。照明测量正常结束后，
照明数据里设置为关灯。
［保持设定值］ 设置后，以该照明亮度为固定亮度、执行照明测量。
③ 全种类照明测量
设置为[全种类照明测量](按下状态)后，对详细设置里设置的照明 [测量]对象，进行[测
量] / [关灯] / [保持设定值] 三种方式各种组合的测量。
但若详细设定里设置为 [关灯]、「保持设定值」 时，则优先执行该设定，不进行组合测量。
默认值为无效 (按钮未被按下) 状态。
① 照明类型
② 照明设置
③ 全种类照明测量
④ 确定/⑤ 取消
4-190
