第 1 部 基本篇 第 4 章 制作生产程序 3) 速度确认中对话 框 确认速度时出现下 列对话框，显示正在确认 速度的元件内容及吸取位 置。逐项地实时 显 示运行中的内容 。 图 4.5.4.3.1-4 速度确认中对话 框 若要强行结 束时请按 <STO P 停止 > 开关， 显示如下对话框 后， 请 从对话框中选择 是否结束。 图 4.5.4.3.1-5 询问检查后是否 结束对话框 因 元件包装方式不 同，检查前会寻问 …
第 1 部 基本篇 第 4 章 制作生产程序
步骤 2) 按下 HOD 按钮，示教坐标，按 ENTER 键定位。

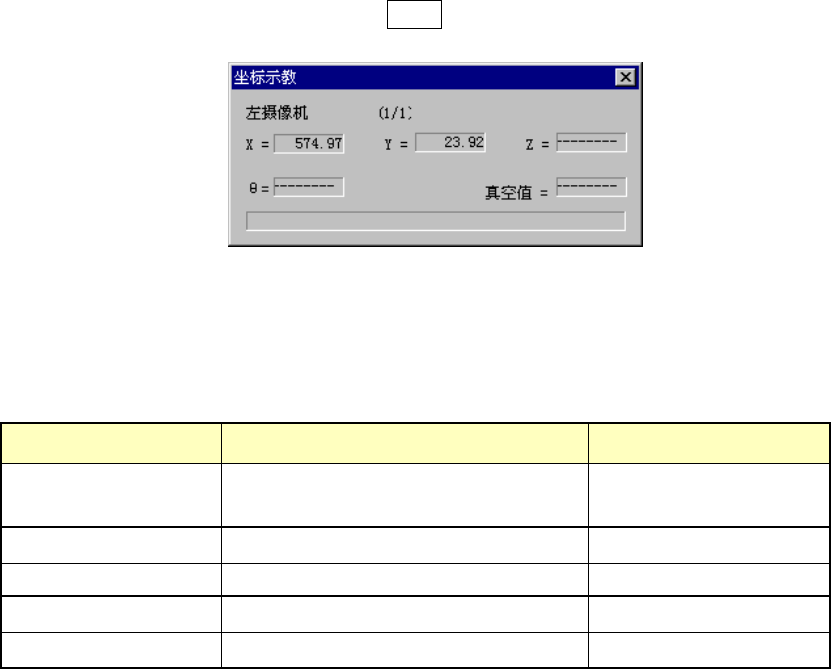

图 4.5.4.3.5-3 示教中对话框
2) 检查种类
检查项目的功能概要列表如下。
表 4-5-4-3-5-1 检查项目功能概要
检查项目
检查内容
备注
自动（生产动作） 检查运行模拟生产模式时测出的从吸取
到贴装结果偏移量。
XY 检查 XY 移动速度。
吸取上升 检查吸取上升动作的速度。 只限完成吸取数据时
贴片下降 检查贴装下降动作的速度。
测量外θ轴 检查测试外的θ轴旋转速度。
4-195
第 1 部 基本篇 第 4 章 制作生产程序
3) 速度确认中对话框
确认速度时出现下列对话框，显示正在确认速度的元件内容及吸取位置。逐项地实时显
示运行中的内容。

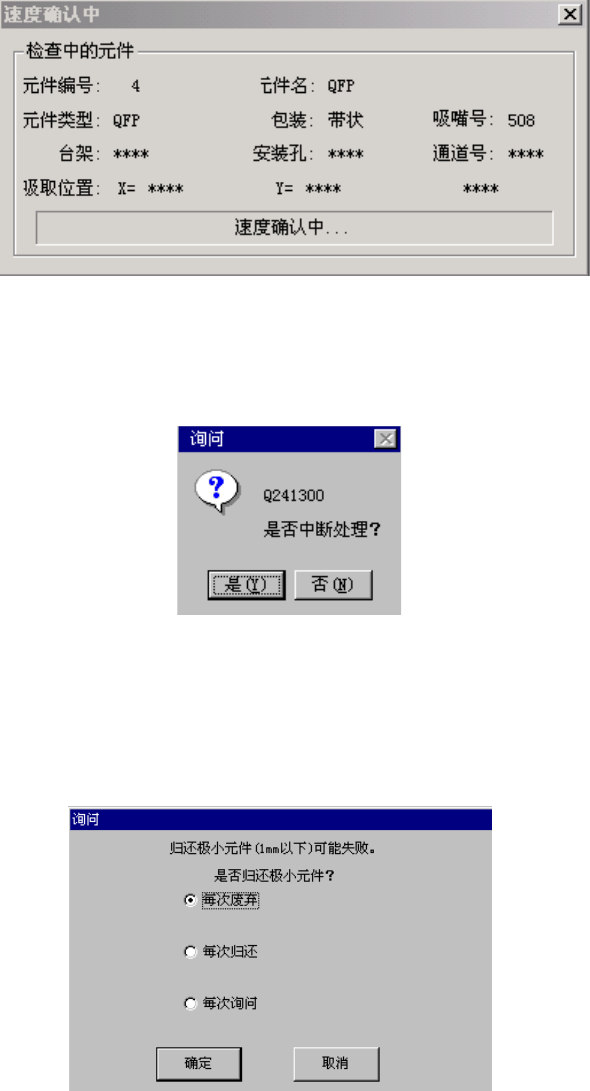

图 4.5.4.3.1-4 速度确认中对话框
若要强行结束时请按<STOP 停止>开关，显示如下对话框后，请从对话框中选择是否结束。
图 4.5.4.3.1-5 询问检查后是否结束对话框
因
元件包装方式不同，检查前会寻问对 1mm 以下尺寸的元件是是放回、还是废弃。
图 4.5.4.3.1-6 询问放回元件处理方法对话框
4-196
第 1 部 基本篇 第 4 章 制作生产程序
4) 检查结果
完成检查后显示如下检查结果对话框。

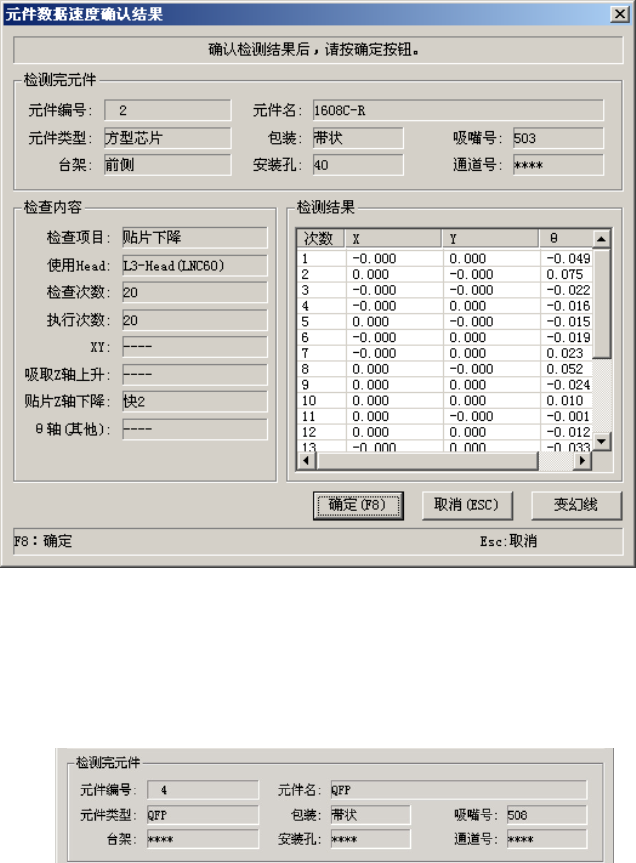

图 4.5.4.3.5-7 元件数据速度确认结果对话框
① 测量完元件
显示元件内容以及吸取位置。
