第 1 部 基本篇 第 4 章 制作生产程序 4) 检查结果 完成检查后显示 如下检查结果对话框 。 图 4.5.4.3.5-7 元件数据速度确认结 果对话框 ① 测量完元件 显示元件内容以 及吸取位置。 4- 197
第 1 部 基本篇 第 4 章 制作生产程序
3) 速度确认中对话框
确认速度时出现下列对话框，显示正在确认速度的元件内容及吸取位置。逐项地实时显
示运行中的内容。
图 4.5.4.3.1-4 速度确认中对话框
若要强行结束时请按<STOP 停止>开关，显示如下对话框后，请从对话框中选择是否结束。
图 4.5.4.3.1-5 询问检查后是否结束对话框
因
元件包装方式不同，检查前会寻问对 1mm 以下尺寸的元件是是放回、还是废弃。
图 4.5.4.3.1-6 询问放回元件处理方法对话框
4-196
第 1 部 基本篇 第 4 章 制作生产程序
4) 检查结果
完成检查后显示如下检查结果对话框。
图 4.5.4.3.5-7 元件数据速度确认结果对话框
① 测量完元件
显示元件内容以及吸取位置。
4-197
第 1 部 基本篇 第 4 章 制作生产程序

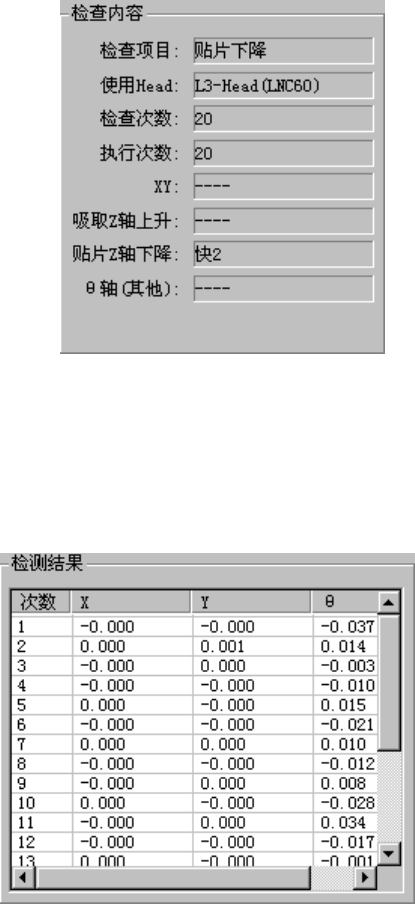

② 检查内容
显示确认速度时所使用的检查内容。
③ 检测结果
显示确认速度时的测量结果数值，XYΘ的偏差量。
显示吸取上升时、吸取是否成功的检查结果。
④ 确定（[F8] 键）
按下确定（[F8] 键）使检查结果成为有效值、并存入元件数据中。然后返回原来的确认速
度画面。
（更新后的内容为检查内容显示的轴的速度。）
⑤ 取消（[ESC] 键）
放弃检查结果，并返回确认速度原画面。
4-198
