第 1 部 基本篇 第 4 章 制作生产程序
4-5-4-4 确认
此功能用于确认生产程序编辑内容。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-4-1 标记类：BOC
识别BOC标记，并将识别坐标的实测值储存入主机中。该实测值将在贴片数据示教时的坐标修
正中得到反映。

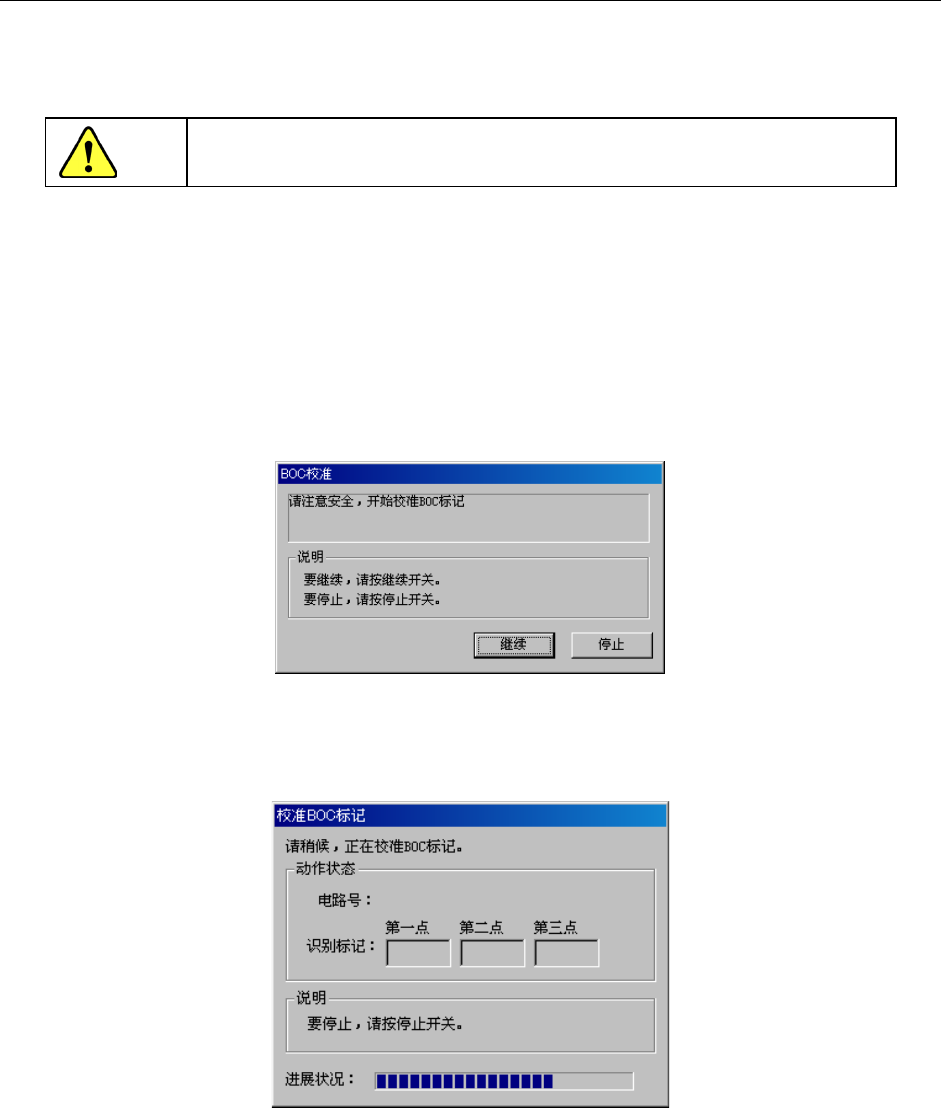

从菜单栏中选择“机器操作”/“确认”/“标记系统”/“BOC”，则可显示确认画面。
此时，如果安全盖打开，因轴动作的功能，会显示如下信息。
确认安全后，请点击“继续”。
图 4.5.4.4.1-1 安全确认
在执行过程中，显示如下的画面。
图 4.5.4.4.1-2 正在进行 BOC 标记校准
在进行BOC校准过程中，当因某种原因想取消操作时，可按下<停止>开关来停止操作。
4-200
第 1 部 基本篇 第 4 章 制作生产程序
1) 动作状态
显示动作状态
●电路号
显示正在进行识别的电路号。表示“当前的电路号/电路总数”。(通常仅识别基准电路的BOC)
2) 进展情况
显示进展的比率。
在进行时，若BOC标记识别失败（错误），则显示如下的选择画面。
图 4.5.4.4.1-3 BOC 标记识别错误
当重新开始识别时，请选择重新开始模式。
① 同一位置再一次识别。
不改变当前的有OCC摄像机的位置，再一次进行标记识别。
② 在检测位置再一次识别。
用HOD的CAMERA键，在进行过坐标示教的位置上,再进行一次标记识别。
该项目在示教确定后方可选择。
③ 把检测位置当成识别结果。
用HOD的CAMERA键,把进行过坐标示教的位置确定为BOC识别时标记中心的实测值,。该项目
在示教确认后方可选择。
◇ 进行上述选择后，如果要重新开始识别，则请按“重试”按钮。
按下“忽略”按钮时，则其后将不以每一电路/每一基板为单位对BOC进行识别。
4-201
第 1 部 基本篇 第 4 章 制作生产程序
4-5-4-4-2 标记类：送料器台(前面/后面)
识别送料器台标记，储存识别坐标的实测值。该实测值将在贴片数据示教时的坐标修正中得
到反映。
从菜单栏中选择“机器操作”/“确认”/“标记类”/“送料器台”后，显示确认画面。识别
前面送料器台的标记时，请选择“前面”，识别后面送料器台时，请选择“后面”。
图 4.5.4.4.2-1 确认识别送料器台
在进行时，若送料器台标记识别失败（错误），会显示如下的对话框。此时，识别结果不会
储存。选择标记识别在以后的什么时间进行。
图 4.5.4.4.2-2 台架标记识别错误
