第2部 功能详解篇 第6章 通用图像 6-17 6-3-5 扩展列格式的元件查看器显示 扩展列格式的元件查看器画面，可以从以下3个画面调出显示。操作方法和显示内容因调出的 画面而异。 调出元件查看器位置 元件查看器之外的操作 显示内容 图像表格画面 必须打开元件查看器 元件数据画面 显示全部扩展列数据组 扩展列画面 不关闭元件查看器也可以追 加、 编辑数据。 追加、 编辑后， 按 “元件查看器” 按钮更新数 据，画面重新显示。 仅显示目…
第2部 功能详解篇 第6章 通用图像
6-16

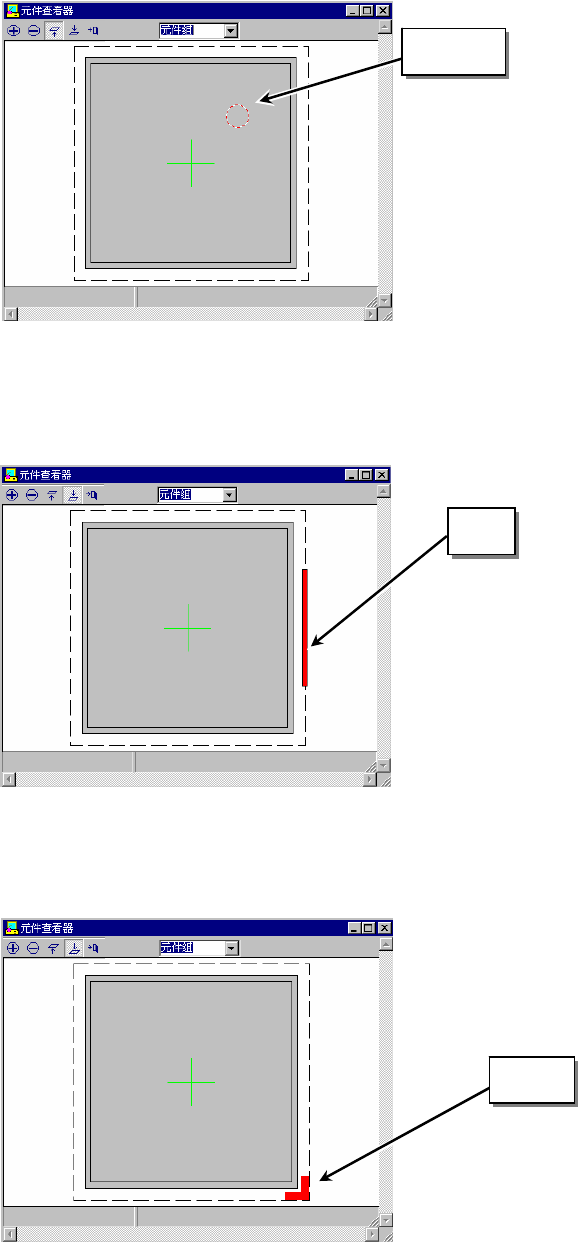

3) 标记
用虚线的圆或正方形来显示。
图 6-3-4-3 标记元件画面显示例
4) 边
用红色的线来显示。
图 6-3-4-4 边元件画面显示例
5) 角
角元件用红色来显示。
图 6-3-4-5 角元件画面显示例
标记
边
角
第2部 功能详解篇 第6章 通用图像
6-17
6-3-5 扩展列格式的元件查看器显示
扩展列格式的元件查看器画面，可以从以下3个画面调出显示。操作方法和显示内容因调出的
画面而异。
调出元件查看器位置 元件查看器之外的操作 显示内容
图像表格画面 必须打开元件查看器
元件数据画面
显示全部扩展列数据组
扩展列画面
不关闭元件查看器也可以追
加、编辑数据。追加、编辑后，
按“元件查看器”按钮更新数
据，画面重新显示。
仅显示目前的扩展列数据
组

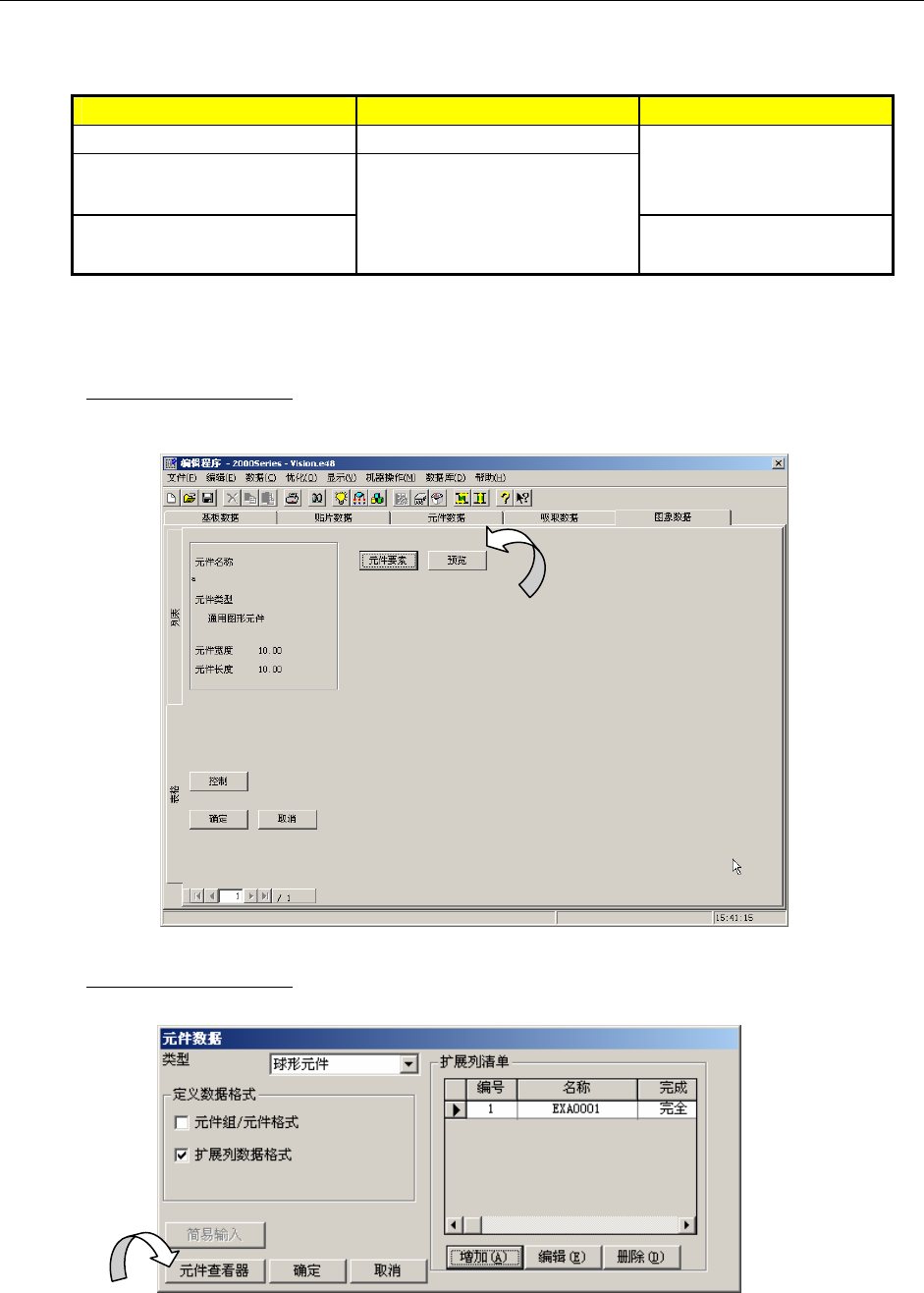

(1) 调出方法
从图像表格画面中调出
单击图像表格中的“预览”按钮。
从元件数据画面中调出
单击元件数据画面的“元件查看器”按钮。
第2部 功能详解篇 第6章 通用图像
6-18

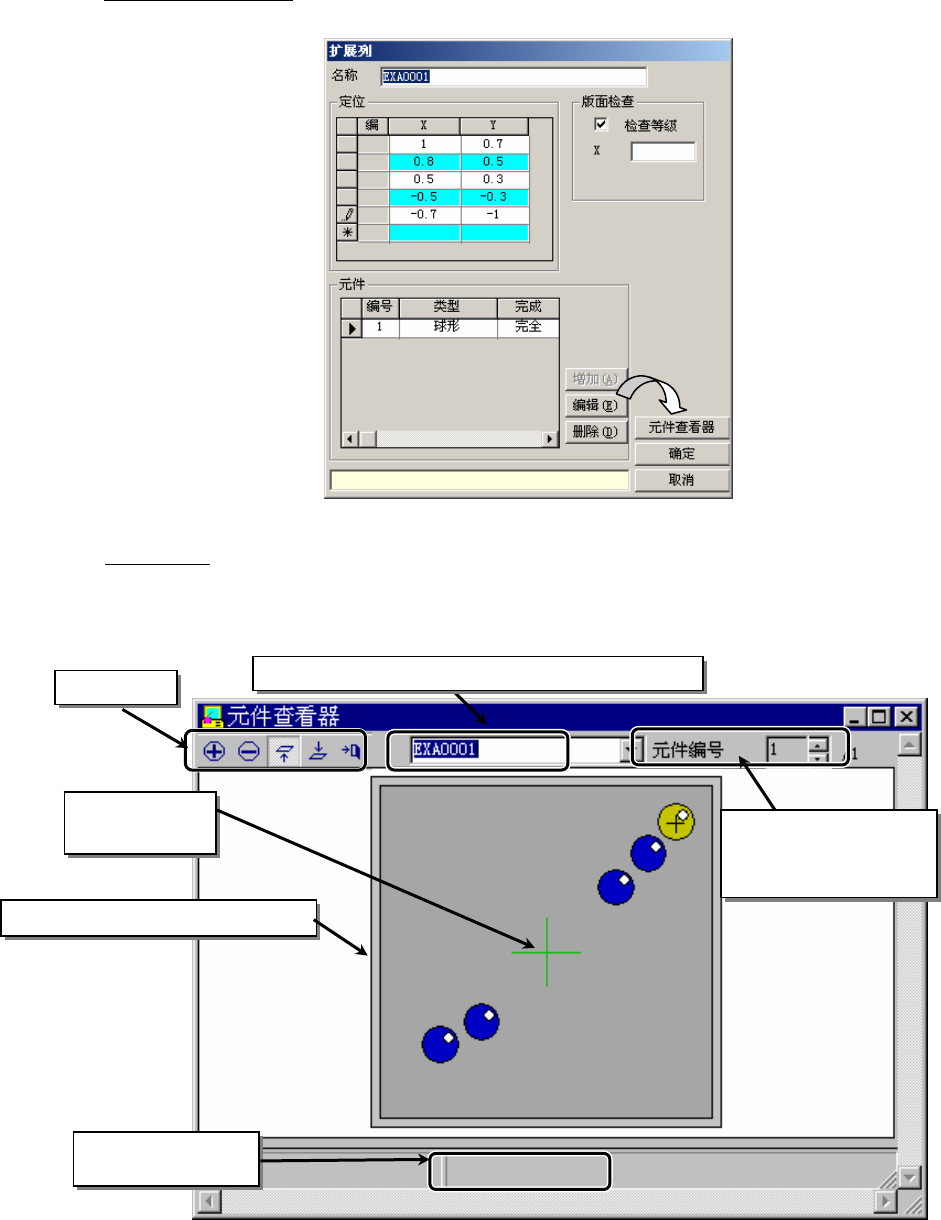

从扩展列画面中调出
单击扩展列画面的“元件查看器”按钮。
画面显示例
显示扩展列数据的配置图形。用旋转控制器移动元件编号，单击画面上的要素，所选择的
要素以黄色显示。（未选择的要素以兰色显示。）
在元件数据中输入的元件外形
元件中心用十字
线表示
被选择的元件坐标
工具栏
扩展列数据组列表（仅显示）
被选择的元件编号和总
数
（1.0000，0.7000）
