第 1 部 基本编 第 1 章 设备概要 1-40 § 注意： 关于贴片元件形状 § (1) 圆筒形状元件，用激光校准无法识别角度。 这种形状的元件只需进行 XY 方向识别，请选择专用“圆筒”形状元件。 (2) 贴片元件上有凹凸或弯曲时， 会影响吸取效果， 造成吸取不良、 精度不良， 激光识别错误等。 (有时可通过改变吸嘴编号来处理。) <吸取不良的例子> 激光识别 <精度不良的例子> 吸嘴 一字槽 凹面 阳文
第 1 部 基本编 第 1 章 设备概要
1-39

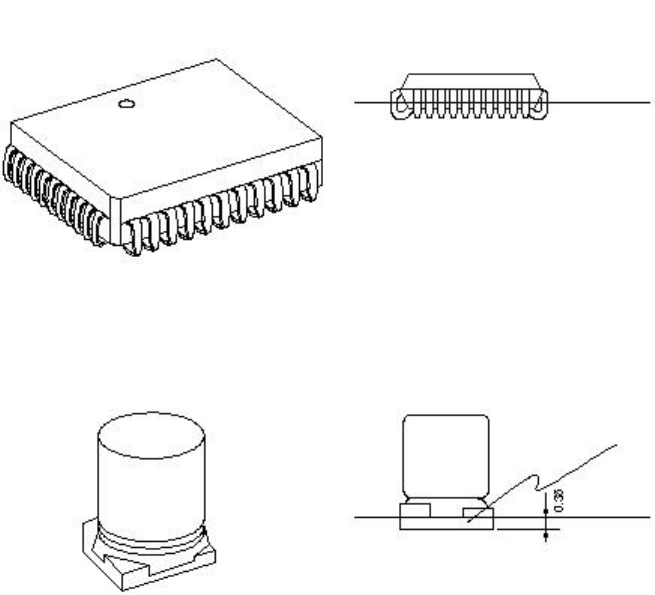

图 1-2-6-4
模部
激光校正测量位置
(距元件下底面 0.35mm 的位置)
(引脚垂直部分的中间)
电解电容
激光校正测量位置
PLCC
第 1 部 基本编 第 1 章 设备概要
1-40
§ 注意： 关于贴片元件形状 §
(1) 圆筒形状元件，用激光校准无法识别角度。
这种形状的元件只需进行 XY 方向识别，请选择专用“圆筒”形状元件。
(2) 贴片元件上有凹凸或弯曲时，会影响吸取效果，造成吸取不良、精度不良，激光识别错误等。
(有时可通过改变吸嘴编号来处理。)

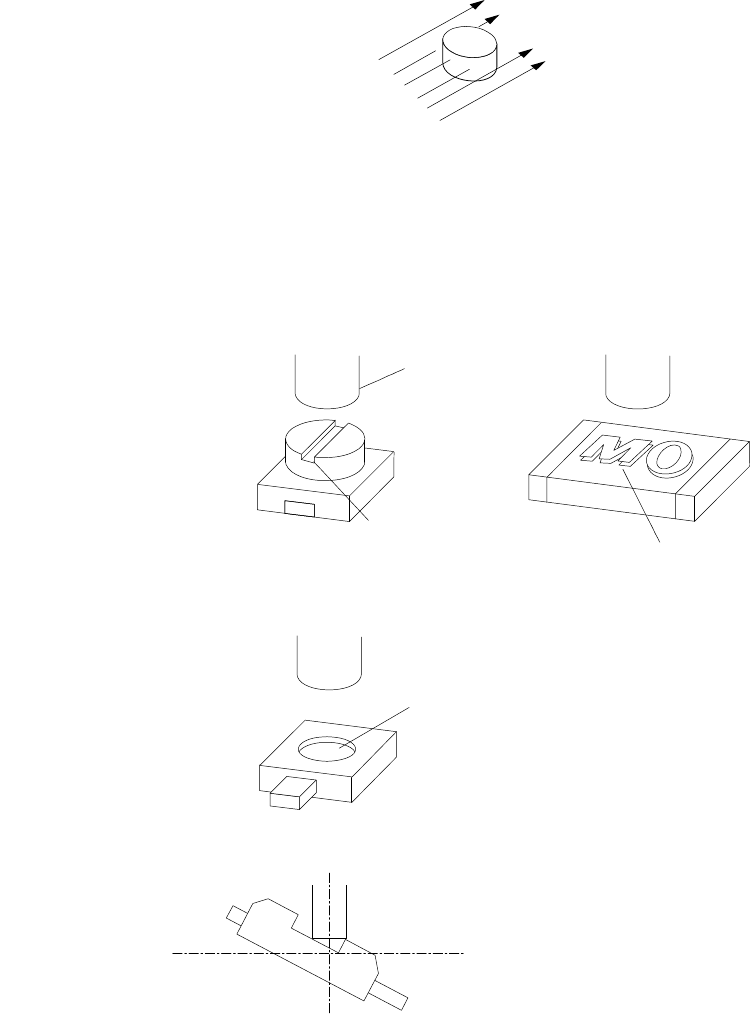

<吸取不良的例子>
激光识别
<精度不良的例子>
吸嘴
一字槽
凹面
阳文
第 1 部 基本编 第 1 章 设备概要
1-41

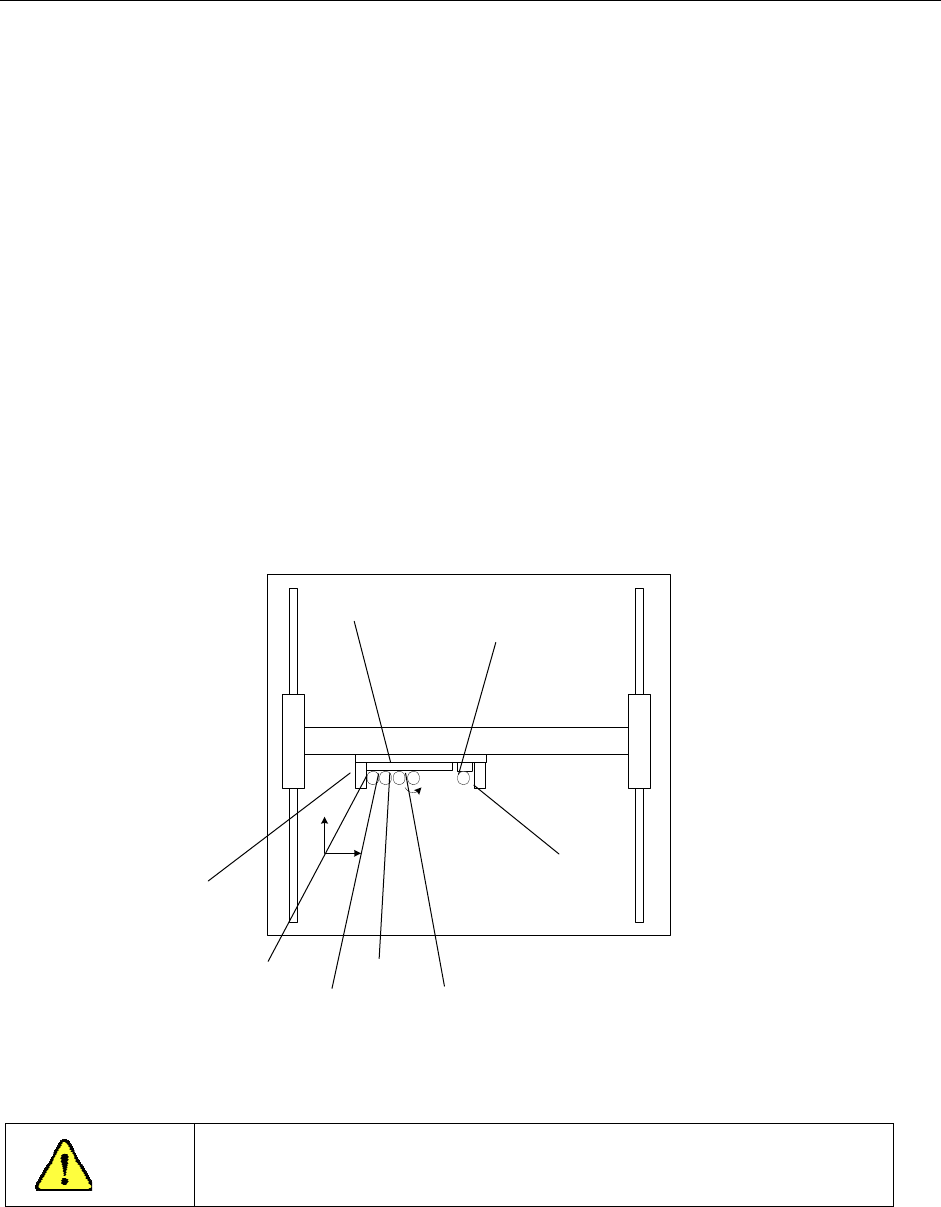

1-2-7 X,Y,Z,θ轴的说明
本设备的X、Y、Z、θ4个轴为数控轴。
(1) X、Y 轴
装置的左右方向为X，前后方向为Y，以0.01mm为单位，显示为X＝○○○.○○mm，Y＝○○○.
○○mm。坐标系分为生产程序用坐标与示教用坐标。两坐标系可自动变更，无需刻意分开使
用。
(2) Z 轴
显示高度，以0.01mm为单位，表示为Z＝○○.○○mm。
夹紧基板时基板上表面(不使用夹具)为0，上升方向为＋。
(3)
θ
轴
显示贴片头的旋转角度，以0.05°为单位，表示为A＝○○.○○。
以逆时针旋转为正值。
?+
Z
+
Y
+
X
+
注意) 只有 KE-1080安装有带“”记号的单元。
图 1-2-7-1
注意
在 X 轴下侧、Y 轴框架上侧贴有线性磁尺。
请不要把磁铁或带磁性的（带磁性的螺丝刀、支撑销等）部件等靠近线性
磁尺上，否则会导致故障。
OCC-L
L1 吸嘴轴
L2 吸嘴轴
L3 吸嘴轴
L4 吸嘴轴
LNC60 贴片头
X轴
Y轴
OCC-R
IC 贴片头
