第2部 功能详解篇 第6章 通用图像
6-51
打开优化实行中的画面，显示优化的进行情况。优化正常地结束之后，关闭优化实行中画面。

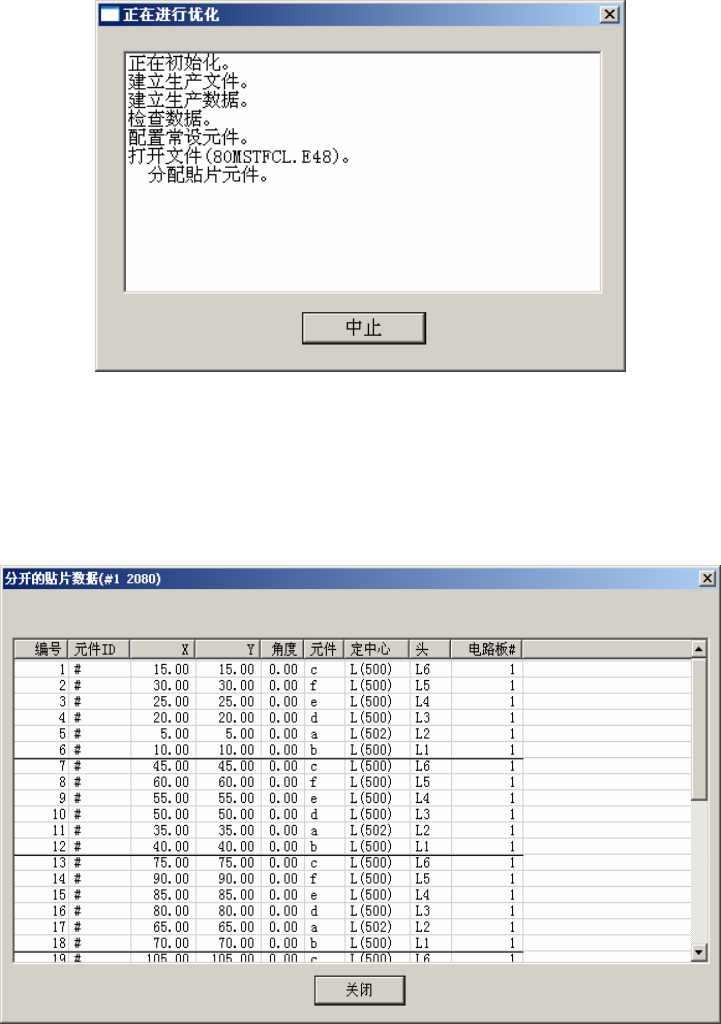

图 6-8-3-3 正在进行优化
在 MNVC 功能有效时，若有分配给 LNC60 贴片头进行图像识别元件时，该图像识别元件将自动分配给
LNC60 贴片头。选择了“优化”-“分开的贴片数据”之后，显示如下画面，可以确认优化结果、图像
识别元件分配给 LNC60 贴片头的情况。
图 6-8-3-4 确认分开的贴片数据
第2部 功能详解篇 第6章 通用图像
6-52
6-8-4 图像识别检查
可以用任意的贴片头进行图像识别检查。下图是调出图像识别检查时显示的画面。默认时，选择 IC 贴
片头。想用 LNC60 贴片头进行图像识别检查时，请按使用的贴片头的“Head 选择”按钮。

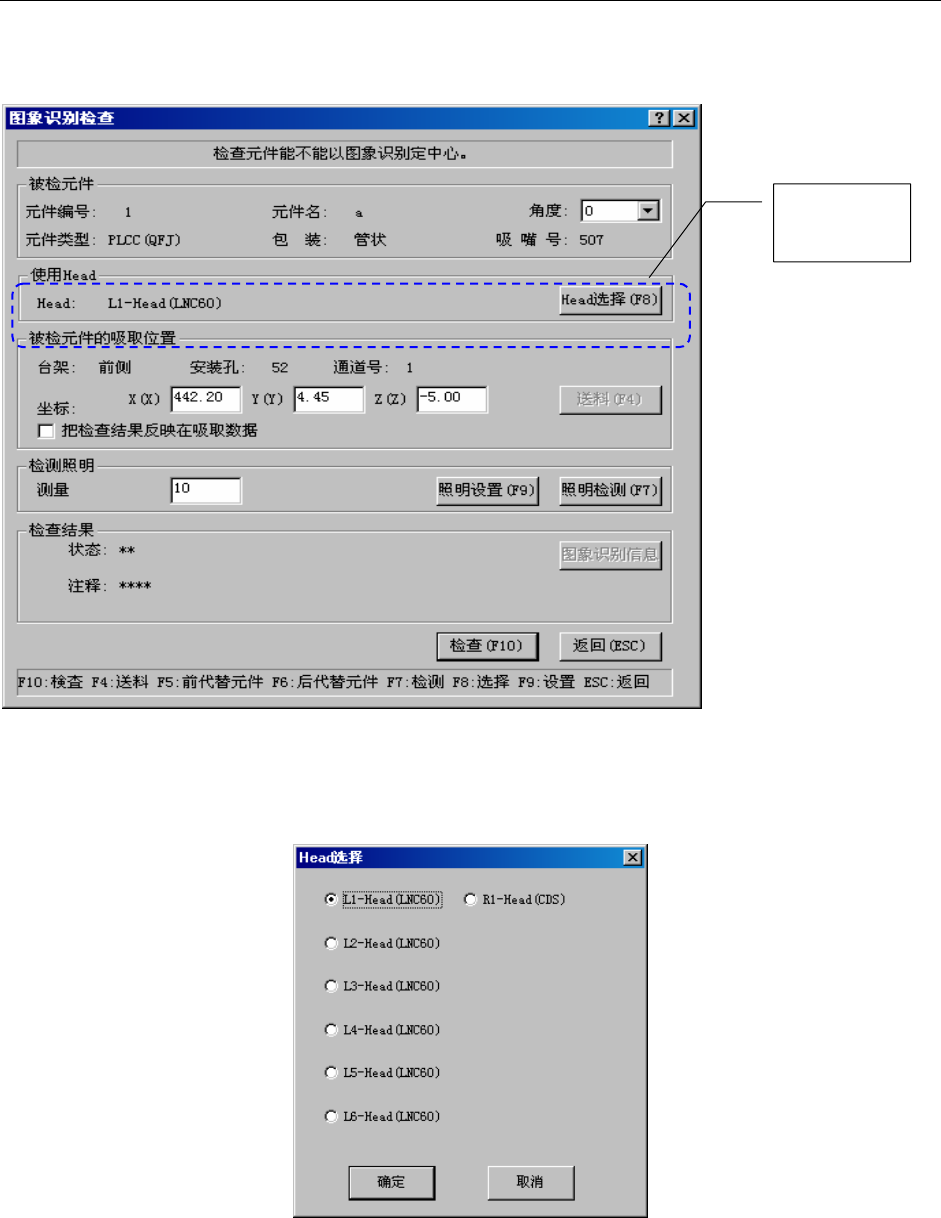

图 6-8-4-1 图像识别检查对话框
（注） 如果是不能适用于 LNC60 贴片头的元件时，则用灰色显示出贴片头选择画面，不能选择贴片头。
在如下画面中，请指定进行图像识别检查的贴片头，然后按“确定”按钮。
图 6-8-4-2 选择贴片头
选择 LNC60
贴片头状态
第2部 功能详解篇 第6章 通用图像
6-53
6-8-5 错误图像的显示
在操作选项中选中“发生错误时暂停”的情况下，从如下暂停画面可以进行重新显示/保存发生图像识
别错误元件的图像。显示如下图像后，请按“详细错误”按钮。

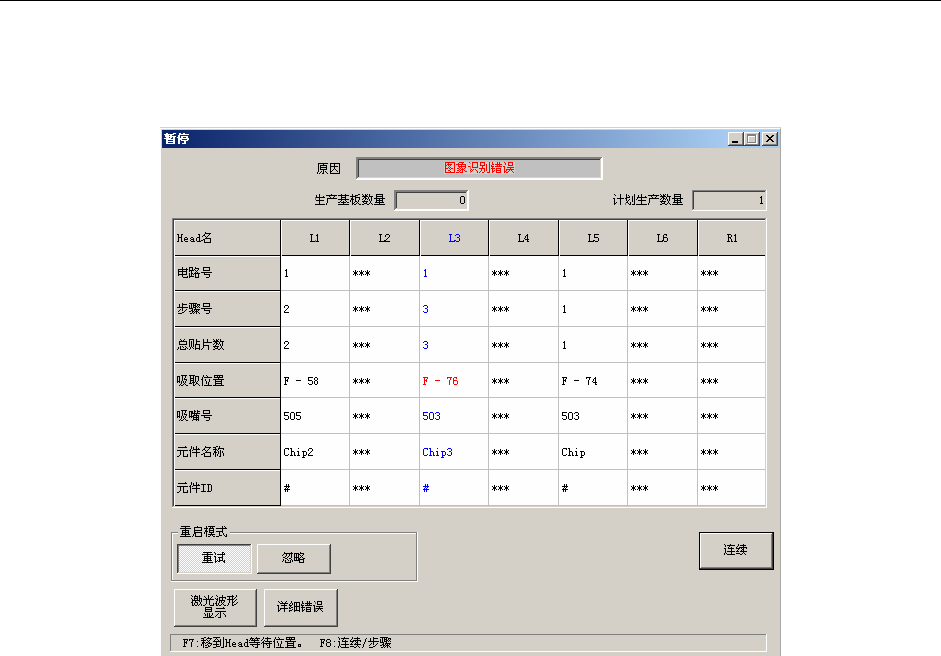

图 6-8-5-1 暂停画面
