第2部 功能详解篇 第6章 通用图像 6-53 6-8-5 错误图像的显示 在操作选项中选中“发生错误时暂停”的情况 下，从如下暂停画面可以进行重新显示/保存发生图像识 别错误元件的图像。显示如下图像后，请按“详细错误”按钮。 图 6-8-5-1 暂停画面
第2部 功能详解篇 第6章 通用图像
6-52
6-8-4 图像识别检查
可以用任意的贴片头进行图像识别检查。下图是调出图像识别检查时显示的画面。默认时，选择 IC 贴
片头。想用 LNC60 贴片头进行图像识别检查时，请按使用的贴片头的“Head 选择”按钮。
图 6-8-4-1 图像识别检查对话框
（注） 如果是不能适用于 LNC60 贴片头的元件时，则用灰色显示出贴片头选择画面，不能选择贴片头。
在如下画面中，请指定进行图像识别检查的贴片头，然后按“确定”按钮。
图 6-8-4-2 选择贴片头
选择 LNC60
贴片头状态
第2部 功能详解篇 第6章 通用图像
6-53
6-8-5 错误图像的显示
在操作选项中选中“发生错误时暂停”的情况下，从如下暂停画面可以进行重新显示/保存发生图像识
别错误元件的图像。显示如下图像后，请按“详细错误”按钮。
图 6-8-5-1 暂停画面
第2部 功能详解篇 第6章 通用图像
6-54

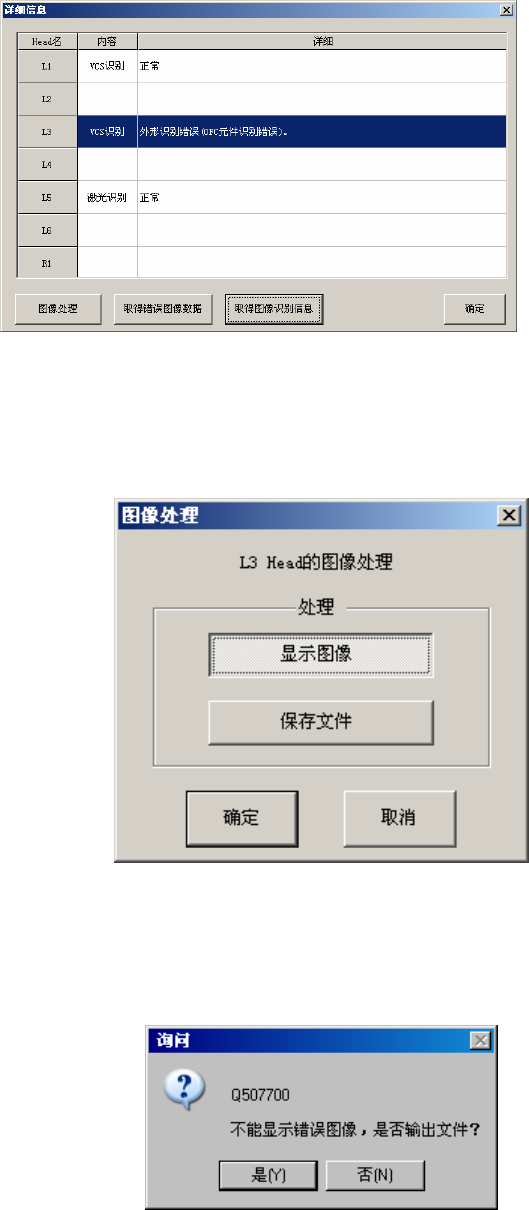

下面的画面是详细信息对话框。请选择“内容”为 VCS 识别,“详细”为“正常”以外的贴片头，
然后按“图像处理”按钮。
图 6-8-5-2 详细显示对话框
显示如下对话框。要在监视器上显示图像时，请选择“显示图像”，然后按“确定”键。所选择的贴
片头画面则可显示到监视器上。
如果选择“保存文件”，按“确定”之后，监视器显示出图像的同时，把图像保存到 HDD。
图 6-8-5-3 图像处理对话框
（注）执行“取得错误图像数据”后，就不能显示错误图像了。
因此，按了“取得错误图像数据”按钮之后，会显示如下对话框画面。如果不需要显示错误图像，
请按“是”。过去 5 次的错误图像信息被保存到 HDD。如果还想显示错误图像时，请按“否”。
图 6-8-5-4 错误图像取得的确认对话框
