第2部功能详细编第7章操作选项 7-12 7-2-6 设置生产时的检查选项设置共面(选项)。（注：本装置成为非对应。）图 7 -2-6 生产时的检查选项

第2部功能详细编第7章操作选项

7-11

设置生产暂停时执行元件用尽补满功能。

在生产暂停时的暂停画面添加“元件补充”按钮。

 在元件用尽以及标记识别出错时的暂停画面上

不带“元件补充”按钮。

按下“元件补充”按钮后，即可补满元件用尽的(带

状、管状、散件)送料器。

６

给暂停对话框增添[补充元

件]按钮

不配置“元件补充”按钮。

设置检测元件坠落时的动作。

在不间断运行中也有效。

生产中如检查出元件坠落，则暂停并显示元件坠落。

(元件检测的时间设在贴片的最后)

７元件坠落时暂停

元件坠落时继续生产。

设置元件用尽或激光重试超次暂停、选择重试、按下<START>

开关时，是否在执行重试前进行跟踪吸取。

在执行重试前执行吸取跟踪。此时，吸取跟踪对象

供给装置组合框为“有效”状态，可选择下列条件。

(在下述项目中默认值显示为“a”。)

a. 元件用尽的供给装置

b. 元件用尽或出错的所有供给装置

c. 元件用尽的供给装置和所有安装相同元件的

供给装置

８

无元件暂停后，重新运行时

跟踪吸取

不执行吸取跟踪。此时，吸取跟踪对象供给装置组

合框“无效”，无法进行选择。

・

在操作选项画面上，可以设置当运行吸取贴片监视功能中

实施「检查有无元件」出现错误时，「是」/「否」使生产暂

停。

贴片时进行了摄像，

・

从吸取贴片监视用计算机取

得元件有无检查结果，取得结果为错误时，在完成

该循环元件贴片后，生产暂停。

・

暂停后可立即在吸取贴片监视用计算机上对原

因进行分析。

・

吸取贴片监视检查错误

时暂停

・

贴片时进行了摄像，从吸取贴片监视用计算机取

得元件有无检查结果，即使取得结果为错误时，也

会继续生产。

生产结束后，在搬出基板、检查有无上述元件时，

若发生错误，则停止生产。

注意

使用单元设置 “不间断运行”为“有效”时，下列项目将无条件

地处于不使用状态，无法进行选择。

① 元件用尽时暂停。

② 出错时暂停。

③ 元件用尽后重新运行时测量元件高度。

④ 元件用尽后重新运行时进行SOT方向检查。

第2部功能详细编第7章操作选项

7-12

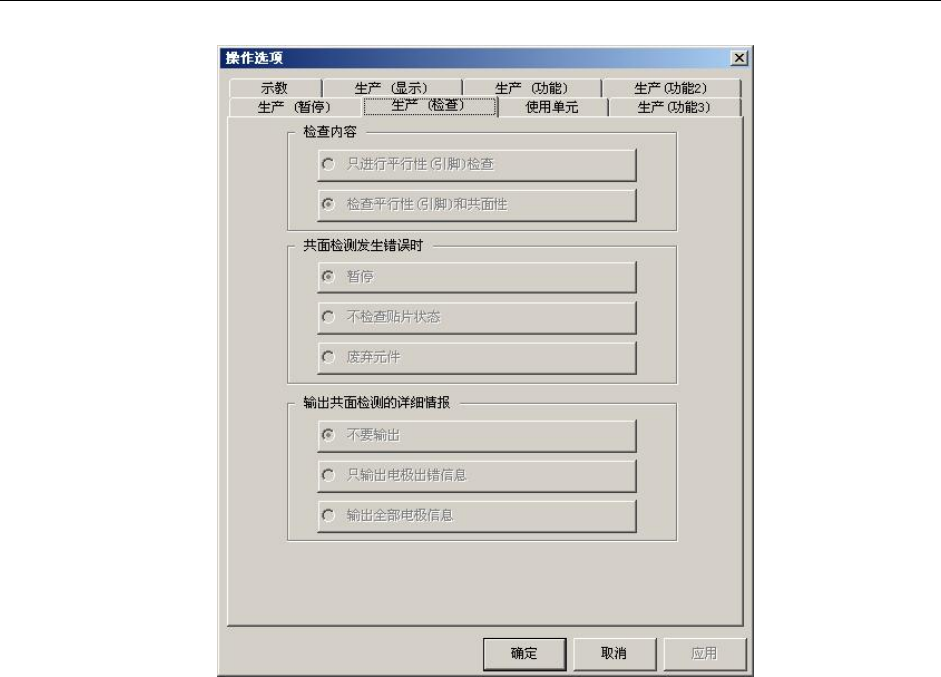

7-2-6 设置生产时的检查选项

设置共面(选项)。（注：本装置成为非对应。）

图 7-2-6 生产时的检查选项

第2部功能详细编第7章操作选项

7-13

7-2-7 设置使用单元选项

在“元件数据”中，对每个元件逐一设置芯片站立检查、异元件检查。

 在本画面上，进行最根本的设置。

在此取消选择后， “元件数据”的选择无效。

图 7-2-7 使用单元选项

表 7-2-7 使用单元的选项设置项目的细节和内容

内容

序号项目

状态动作及详细内容

设置执行元件数据的“芯片站立”检查。

１检查芯片站立

元件数据的“芯片站立”有效。

设置元件数据的“检查异类元件功能”。

２检查异元件

元件数据的“异元件判定”有效。

设置执行元件姿势检查功能。

３检查元件姿势

对元件数据的短边和长边的比率与测量结果的比率

进行比较，差值未控制在一定范围时，为元件状态

错误。

设置执行检查吸取位置偏离功能。

检查吸取位置偏差

吸取元件后，通过激光识别、或根据图像识别结果，

判定取位置偏离吸嘴中心的数值。

设置执行检查吸嘴突出功能。

检查吸嘴突出

检查吸嘴突出功能有效。吸取元件时，如果吸嘴偏离

出元件，则被视为吸取偏移错误。

设置执行不间断运行功能。

不间断运行

不间断运行功能为有效。

· 程序编集中，如果前后对称地设置送料器，则可

执行不间断运行。
