KE-1070使用说明书 - 第671页
第 2 部 功能详细编 第 8 章 机器设置 8-33 8-5-11 在线连接 使用HLC或IS时要设置。（注：本装置成为非对应。） 选择在线连接后，即显示如下在线连接的设置画面。 图 8 -5-11-1 设置在线连接画面 1) 设置方法与内容 表 8 －5-9 设置方法与内容 No. 项目 设置内容 1 在线连接 将本装置在线连接时，要设置为“连接” 。 选择后，按钮即变为凹状态。 设置为不连接时，所有项目的设置即变为无效状态。 2 …
第 2 部 功能详细编 第 8 章 机器设置
8-32
8-5-10-7 特殊功能
根据使用环境，可以使用有效的特殊功能。
不适宜使用时要设置为不使用。默认状态是不使用特殊功能。
图 8-5-10-7 设置特殊功能对话框
（2）特殊功能概要
设置特殊功能有效时，其动作内容如下：
表.8-5-8 特殊功能有效时的动作内容
No. 項目 功能内容
1 识别 BOC 时阈值的自动变
更
因BOC标记氧化容易造成识别错误，在不能识别时，识别
阈值会自动变更，自动修改为机器设置时设置的下限值
后，再进行识别。
可在下限值编辑框中输入阈值。输入范围是 650～900。
2 空打时忽视传送功能 空打生产时不运行传送动作。
3 重试[0],吸取错误时停止
气缸上升。
重试次数设置为 0 时，判断元件有无后，若元件吸取成功，
则进行传送带送料。
4 生产画面的步骤号输入无
效
在生产条件画面(基板生产以及空打)设置步骤号时，开始
行和结束行都不能进行输入。编辑贴片数据变更贴片点数
后，结束行上会自动反映编辑结果。
5 安全盖被打开时操作面板
按钮无效功能
设置为：安全盖打开、区域传感器查出错误时，操作面板
的按钮动作无效。
第 2 部 功能详细编 第 8 章 机器设置
8-33
8-5-11 在线连接
使用HLC或IS时要设置。（注：本装置成为非对应。）
选择在线连接后，即显示如下在线连接的设置画面。
图 8-5-11-1 设置在线连接画面
1) 设置方法与内容
表 8－5-9 设置方法与内容
No.
项目 设置内容
1
在线连接
将本装置在线连接时，要设置为“连接”。
选择后，按钮即变为凹状态。
设置为不连接时，所有项目的设置即变为无效状态。
2
设置连接目标
设置在线连接为“连接”后，需要设置是与 HLC（选购项）或 IS（选
购项）连接。
设置为连接到 HLC 时，其他设置即变为无效状态。
３
连接设置
连接目标设置为“IS”时，要设置用于与 IS 通信的 IS 服务器名及连接
端口号。从此处指定的服务器取得元件数据及机器设定。
IP 地址号，请按照网络管理员的指示进行设置。
４
Intelli SCS 功能
使用 Intelli SCS（选购项）时，选择此项。
选择后，按钮即变为凹状态。
５
条形码处理
（追溯）功能
使用追溯（选购项）时，选择此项。
未选择 Intelli SCS 功能时，无法选择。
选择后，按钮即变为凹状态。
６
在要求时生产
（随需应变）
使用随需应变生产（选购项）时，选择此项。
选择后，按钮即变为凹状态。
７
基板代码
选择要使用的基板代码。
未选择追溯功能或随需应变生产时，无法选择。
※IS 的在线连接设置变更后，请关闭一次贴片机，重新启动。
※IP地址的各字段可在“0～255的值范围内进行设置”。站点之间不可设置同一个值。
也不可将所有字段都设置为0。
※有关服务器设置（No3～No7）的各项目的详情，请参见IS的使用说明书。
第 2 部 功能详细编 第 8 章 机器设置
8-34
8-5-12 基板传送
设置基板传送时的条件。
选择基板传送后，可显示图8-5-12-1的基板传送设置画面。
选择支撑台标签后，可显示如下8-5-12-2画面。

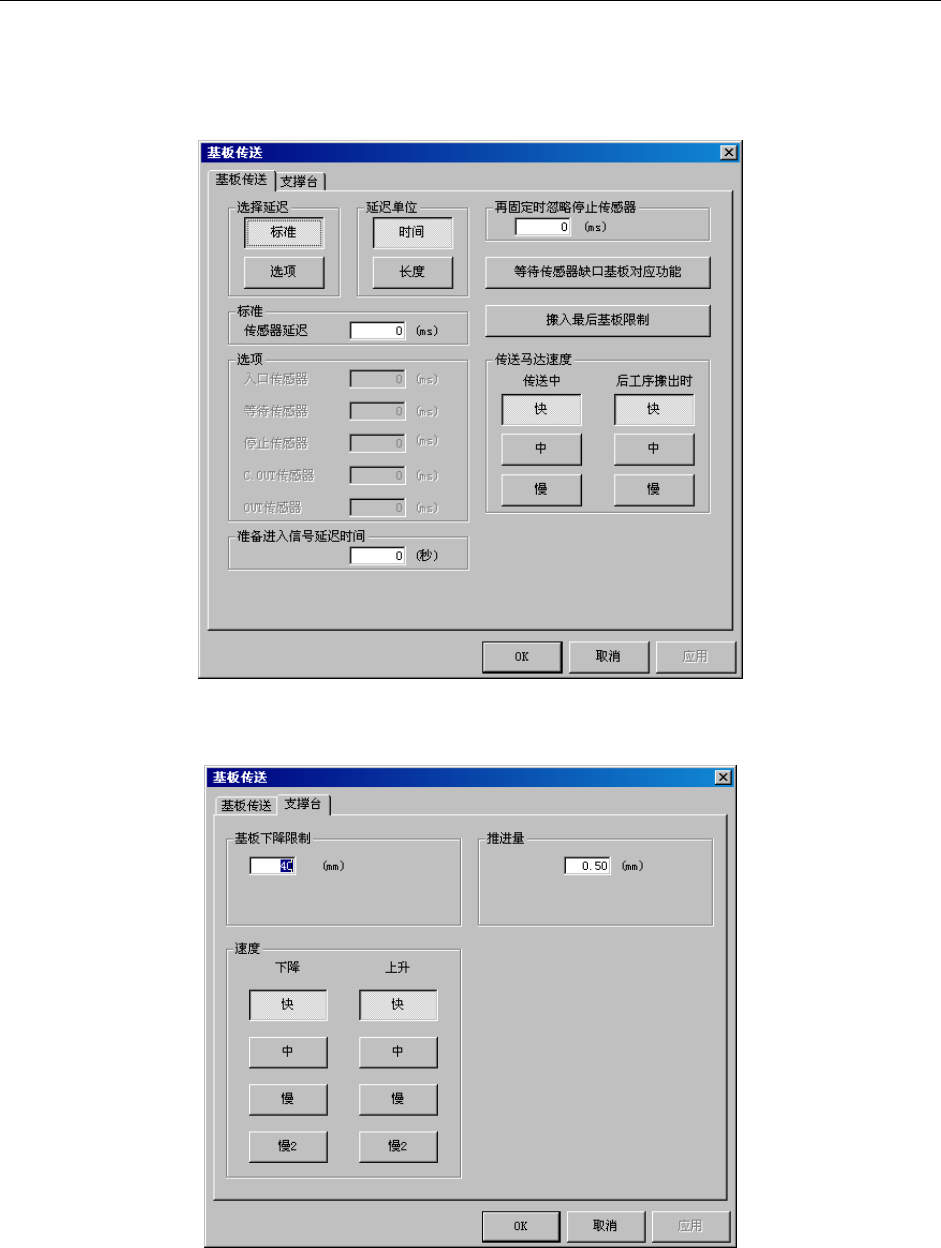

图 8-5-12-1 基板传送设置画面
图 8-5-12-2 支撑台设置画面
