第 2 部 功能详细编 第 9 章 手动控制
9-2-2 退出手动控制
如果从菜单栏中选择“文件”/“退出”，或选择命令按钮的“退出”，则显示退出的确认画
面。

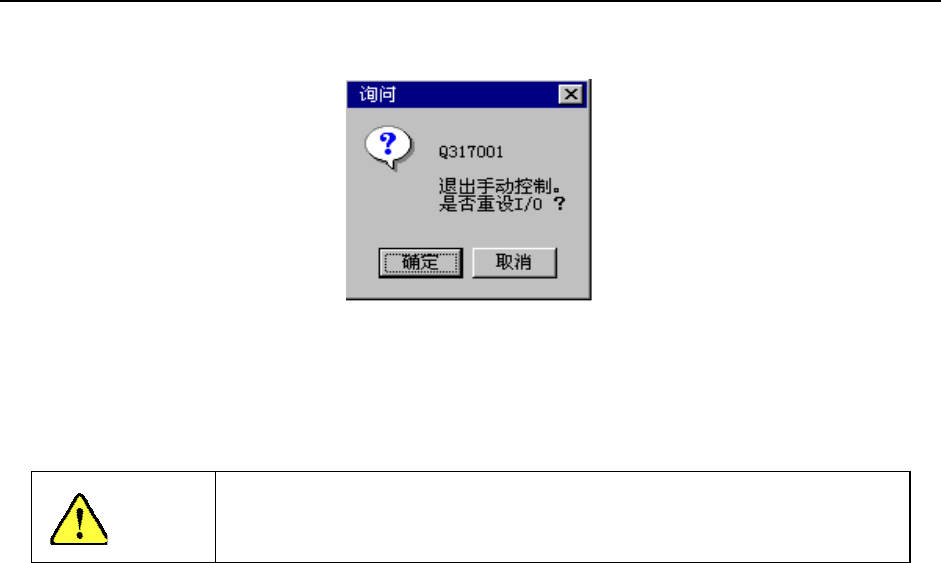

图 9-2-2 安全方向设置的确认画面
“确定”：执行I/O安全方向设置后退出。例如，贴片头带有吸嘴时，将吸嘴放回ATC后，退出
手动控制画面。
“取消”：返回手动控制画面。
选择“确定”后，则轴会移动并开始各 I/O 的安全方向设置。在选择“确
定”前，请务必确认装置内部无人作业。此外，为了避免人身伤害，在运
行过程中，切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
9-3
第 2 部 功能详细编 第 9 章 手动控制
9-3 贴片头控制菜单
右击鼠标或按命令按钮的“贴片头控制菜单”，则显示弹出菜单。从菜单的列表中选择要执
行的项目，即可执行该动作。
从弹出菜单中选择项目后，轴将立即移动。在选择前，请务必确认装置内
部无人作业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装
置内部，也不要将脸和头靠近装置。
警告
在MS参数的“选项”设置中未被选中(未安装)的单元，不显示相对应的菜单。
此外，不受机器设置的“使用单元”设置的影响。(也显示不使用的单元)
图 9-3-1 贴片头控制菜单
9-4
第 2 部 功能详细编 第 9 章 手动控制
(1) ATC 滑板
控制 ATC 滑板的打开、关闭。
（2）停止挡销
控制停止挡销的打开、关闭。
（3）支撑台板
控制支撑台板的打开、关闭。
(4) 外形基准夹盘
控制外形基准夹盘的打开、关闭。
(5) MTC 送料滑梭
控制 MTC 送料滑梭的引出、收纳。
(6) MTS 盘
控制 MTS 托盘的引出、收纳动作。
要引出时，显示托盘控制对话框。请指定[托盘层数]，再按[引出]按钮。
