第 2 部 功能详细编 第 9 章 手动控制 KE-1070 /1070C K E-1080 图 9 -3-6 各机型控制单元显示说明 输入移动目标坐标后，按“执行(1 )”按钮，或按下“F3”键，则所选的贴片头将移动。 在移动前，请确认在移动目标的坐标上没有妨碍贴片头的物体。 不经过确认而执行时，可能会损坏贴片头等。 注意 9-8
第 2 部 功能详细编 第 9 章 手动控制
通过组合框选择控制对象单元
点击▼标记，或按下“Alt”+“↓”键，显示如下的一览表。
KE-1070,1070C KE-1080

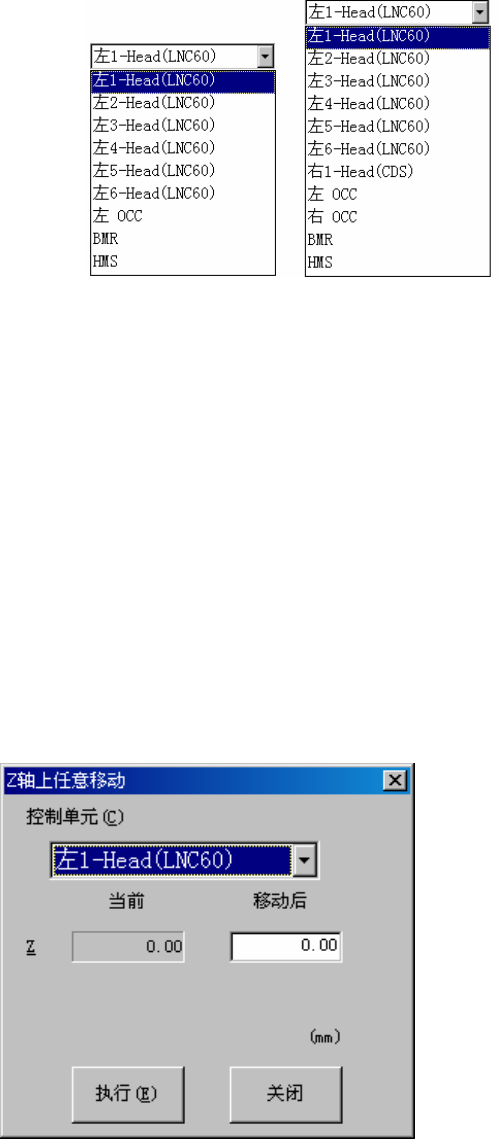

图 9-3-4 按机种显示的控制单元的说明
输入移动地点坐标，选择“执行(E)”按钮，或按“F3”键，则所选的控制单元将移动。
任意坐标中可输入的坐标范围，因选择单元而异。
(9) Z 轴移动
可将所选择的贴片头，移动到所选的位置。
可把选择的贴片头移动到标准位置，也可向任意坐标移动。
标准位置有:激光高度、等待位置、XY轴移动高度、VCS高度、CVS高度。
从弹出菜单选择移动目标位置后，所选的贴片头将移动。
移动到任意坐标时，显示Z任意坐标移动画面。
图 9-3-5 Z 任意坐标移动对话框
通过组合框选择控制对象单元
点击▼标记或按下“Alt”+“↓”键，显示如下一览表。
9-7
第 2 部 功能详细编 第 9 章 手动控制
KE-1070/1070C KE-1080

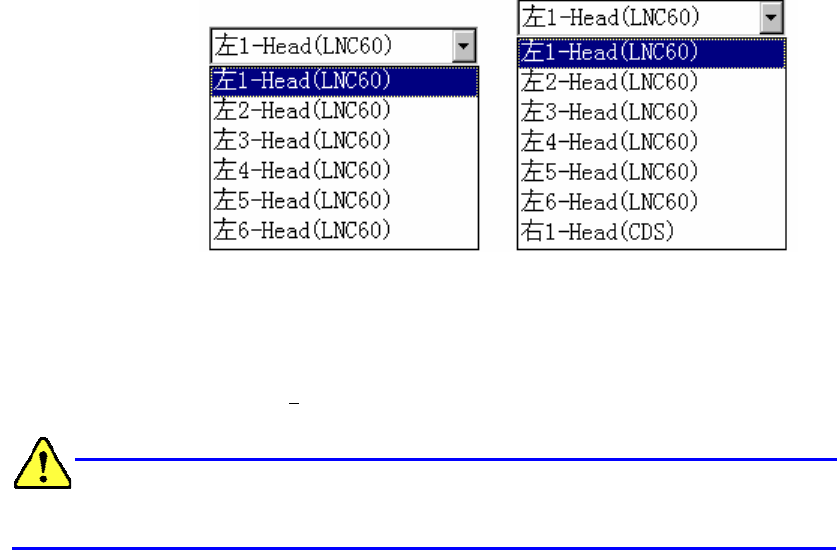

图 9-3-6 各机型控制单元显示说明
输入移动目标坐标后，按“执行(1
)”按钮，或按下“F3”键，则所选的贴片头将移动。
在移动前，请确认在移动目标的坐标上没有妨碍贴片头的物体。
不经过确认而执行时，可能会损坏贴片头等。
注意
9-8
第 2 部 功能详细编 第 9 章 手动控制

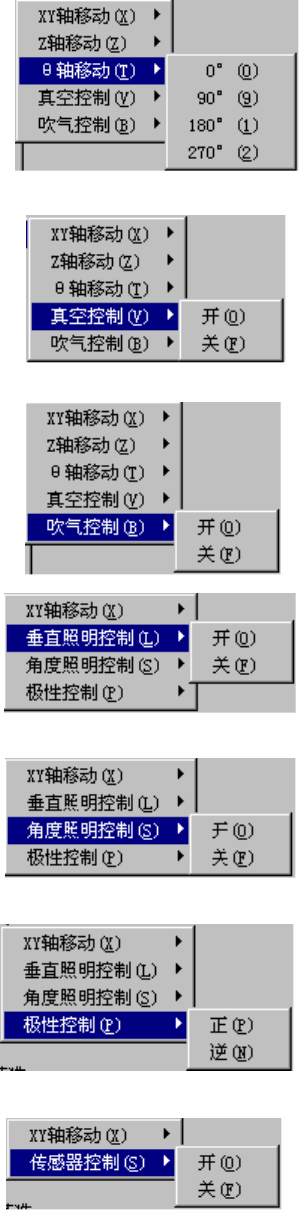

（10）
θ
轴移动
将选中的贴片头旋转到所选择的角度。
(11) 真空控制
选中贴片头，操作“真空控制”的开、关。
(12) 吹气控制
选中贴片头，操作“吹气控制”的开、关。
(13) 垂直照明控制
选中贴片头，操纵“垂直照明控制”的开、
关。
(14) 角度照明控制
操作“角度照明控制”的开、关。
(15) 极性控制
操作OCC的正、逆“极性控制”。
(16) 传感器控制
选中传感器置，操作开、关。
9-9
