第 2 部 功能详细编 第 9 章 手动控制 9-4-1-3 激光／传感器控制 从菜单栏中选择“控制（C）”→“Head(H)”→“激光／传感器控制(L)”或选择命令按钮的 “激光／传感器控制”，显示如下的激光／传感器控制画面。 图 9 -4-1-3-1 激光／传感器控制画面 (1) 控制单元 利用按钮来选择控制对象单元。 不受机器设置的“使用单元”设置的影响。(也可以选择不使用的单元) (KE-107 0/1070C ) （KE-10…
第 2 部 功能详细编 第 9 章 手动控制
● 在控制单元中选择了 BMS（坏板标记传感器）时的控制方法
1) XY 轴移动
与贴片头控制的XY轴移动相同。
2) 传感器控制
对BMS传感器开/关进行控制。
¾ 在控制项目的“传感器控制”被选中时，选择“开(O)”按钮、“关(F)”按钮、“开/关(／)”按
钮或按下“F3”键、“F4”键、“F5”键进行控制。
● 在控制单元中选择了 HMS 时的控制方法
1) XY 轴移动
与控制HeadXY轴的移动相同。
2) 测量
测量高度的装置
¾ 在选中控制项目的“测量”时，选择“执行(E)”按钮或按下“F3”键控制。
在控制结束时更新测量结果的状态显示。

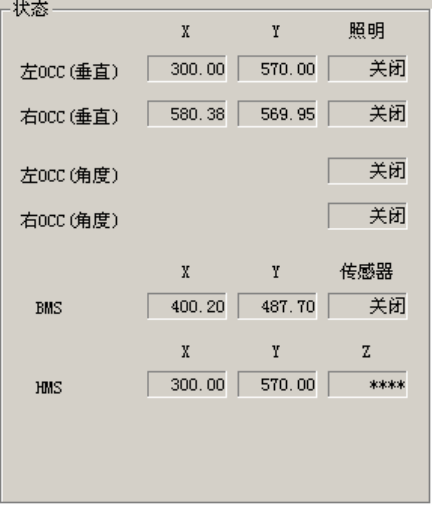

(4) 状态显示
① OCC
在XY轴坐标、照明的开/关控制结束时
显示。
② BMS
③ 在XY轴坐标、照明的开/关控制结束时
显示。
连续显示传感器的开/关。
③ HMS
XY轴坐标、Z轴坐标控制结束时显示。
图 9-4-1-2-3 状态显示画面
9-14
第 2 部 功能详细编 第 9 章 手动控制
9-4-1-3 激光／传感器控制
从菜单栏中选择“控制（C）”→“Head(H)”→“激光／传感器控制(L)”或选择命令按钮的
“激光／传感器控制”，显示如下的激光／传感器控制画面。
图 9-4-1-3-1 激光／传感器控制画面
(1) 控制单元
利用按钮来选择控制对象单元。
不受机器设置的“使用单元”设置的影响。(也可以选择不使用的单元)
(KE-1070/1070C)
（KE-1080）
9-15
第 2 部 功能详细编 第 9 章 手动控制
（2）元件形状
测量 SWEEP 时，请从激光识别用的元件形状复合框中选择。
选择测量 SWEEP 以外的控制项目，不能进行测量。
¾ 按下〔Alt〕＋〔↓〕时，显示如下一览表。
图 9-4-1-3-2 元件形状复合框
表 9-4-1-3-1 元件形状
元件形状 动作
无缺角 根据测量数据检测出 4 个顶点，进行位置偏差、角度偏差的计算、校正，
并进行贴片。
对于无缺角，近似四边形形状的元件，可设置此种元件形状。
2
3
4
1
2
1
3
4
有缺角 根据测量数据检测出 5～8 个顶点，进行位置偏差、角度偏差的计算、校正。
并进行贴片。元件中只要有 1 个缺角，以及 QFP 等在激光测量位置有引脚
的元件，可设置此种元件形状。
1
2
3
4
6
5
1
2
3
4
5
6
7
8
PLCC 根据测量数据检测出 8 个顶点，使用其中 4 个点进行位置偏差、角度偏差
的计算、校正，并进行贴片。是 PLCC 专用的元件形状。
2
1
3
4
8
7
6
5
圆筒 根据测量的数据，计算位置偏差、角度偏差。角度偏差被忽略，测量结果
必为 0°。用于没有角的圆筒元件等。
相当于编辑生产程序时设置元件形状为圆筒。
灵活 从测量数据中抽出在 X、Y 方向上能构成元件最小幅度的附近 8 个点，计
算·校正位置偏差、角度偏差后，进行贴片。
不设置 根据吸取姿势按贴片角度转动并贴片。
