第 1 部 基本编 第 1 章 设备概要
1-50
1-3-2-2 HOD：手动操作盘。
HOD主要用于示教时直接操作各轴。
HOD主要用于示教时直接操作各轴。

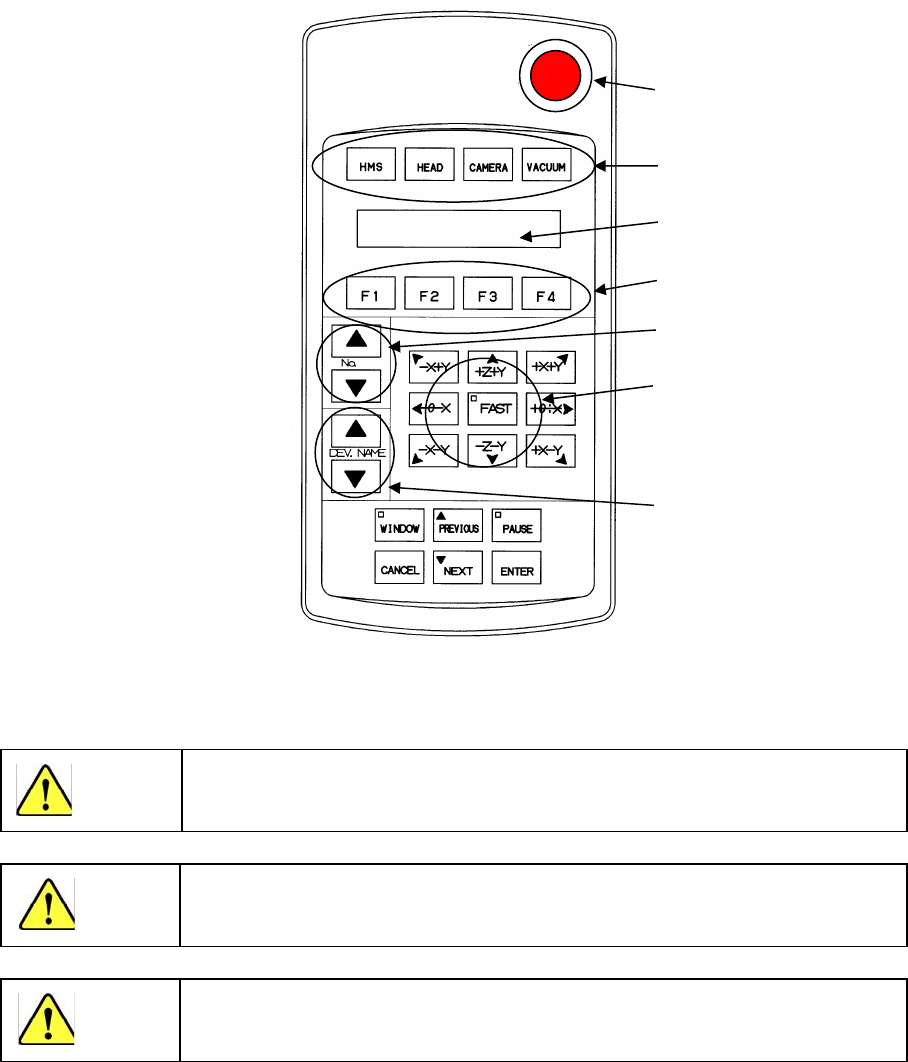

图 1-3-2-2 HOD：手控操作盘外观图
为了避免人身伤害,在进行 HOD 操作过程中,切勿将手放入装置内部,也不要将
脸和头靠近装置。
将 HOD 单元与主机连接时,请关闭主机电源。
HOD 单元背面贴有磁铁,如果使软盘等靠近,有可能使数据丢失。
紧急停止
ＬＣＤ
移动键
Ｎｏ．键
装置选择键
功能键
装置名称键
注意
注意
注意
第 1 部 基本编 第 1 章 设备概要
1-51
表 1-3-2-2 HOD 键一览表
键名 功 能
HMS
·通过高度传感器来获得吸取高度。
(如选中,LED 将点亮。)
HEAD
·用贴片头进行示教时使用。
(如选中,LED 将点亮。)
CAMERA
·用 OCC 进行示教时使用。
(如选中,LED 将点亮。)
VACUUM
·示教真空压力时使用。
(如选中,LED 将点亮。)
F1
F2
F3
F4
·选择其他移动位置，或指定示教点数等。
No
·选择轴时，上下按钮，选择所需要的轴号。
选择液晶屏上显示的轴号。
DEV．NAME
·选择设备时, 上下按钮，选择所需要的设备编号。
指定显示于液晶屏上的设备编号。
-X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
+Z+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
-X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于按箭头方向移动光标。
-θ-X
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择θ轴时> 用于向任意角度移动θ轴。
FAST 用于高速移动轴时。(如选中,LED 将被点亮。)
+θ+X <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择θ轴时> 用于向任意角度移动θ轴。
-X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
-Z-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
+X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
WINDOW ·用于将显示于视屏监视器上的光标从十字状态切换到视窗状态。
PREVIOUS ·用于移动至前一个数据。
PAUSE ·用于暂停贴片追踪。
CAN7CEL ·用于取消示教时输入的数据。
NEXT ·用于移动至后一个数据。
ENTER ·用于确定示教时输入的数据。
第 1 部 基本编 第 1 章 设备概要
1-52
1-3-2-3 鼠标器
主机的标准装备带有鼠标器。

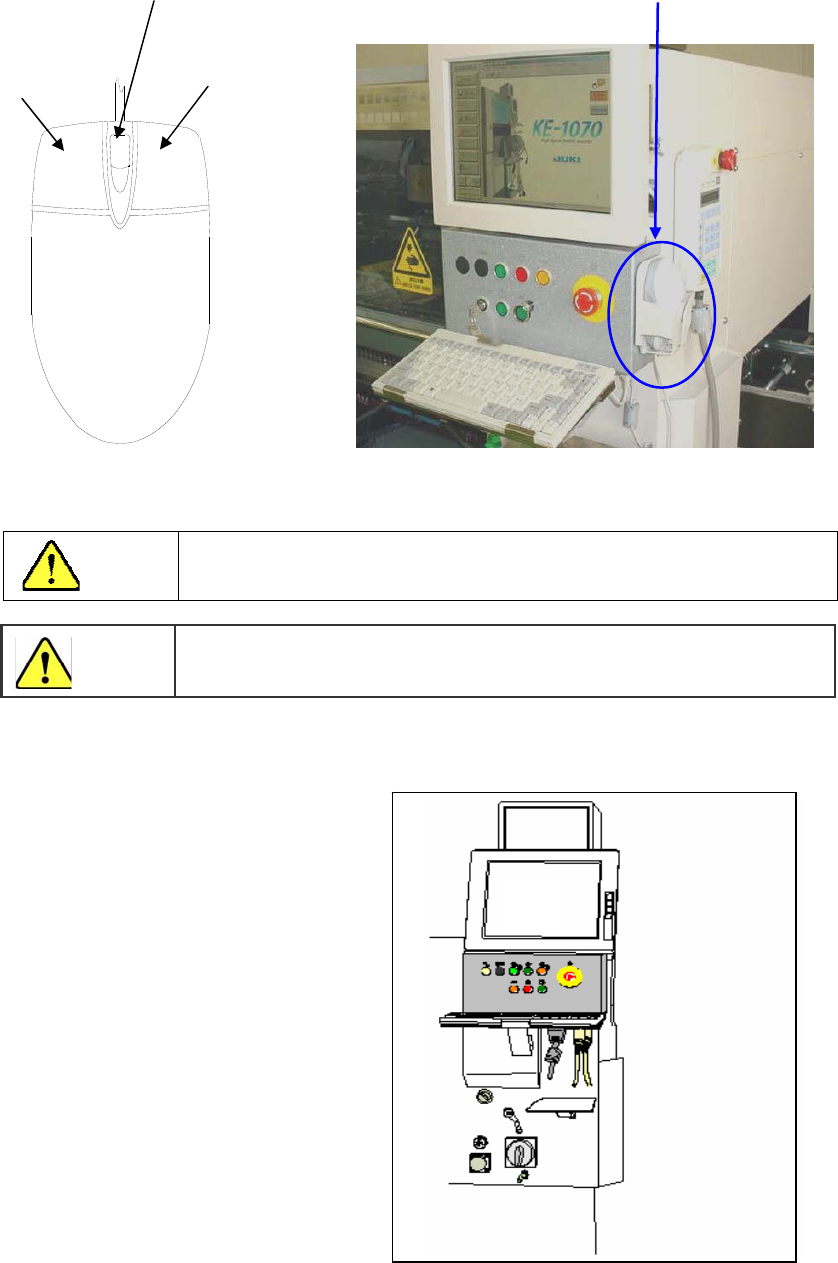

图 1-3-2-3 鼠标概况图
注意
在生产或预热等连续运行时，请把鼠标等放在鼠标袋里。否则，运行
中鼠标可能掉落下来。
1-3-2-4 触摸屏(选项)
选购后,可进行触摸屏操作。
)
左按钮
右按钮
画
面滚动轮
不使用鼠标时可挂放在此处
鼠标袋
请勿在接通主机电源的状态下插拔鼠标电缆。
注意
