第 1 部 基本编 第 1 章 设备概要 1-52 1-3-2-3 鼠标器 主机的标准装备带有鼠标器。 图 1-3-2-3 鼠标概况图 注意 在生产或预热等连续运行时，请把鼠标等放在鼠标袋里。否则，运行 中鼠标可能掉落下来。 1-3-2-4 触摸屏(选项) 选购后,可进行触摸屏操作。 ) 左按钮 右按钮 画 面滚动轮 不使用鼠标时可挂放在此处 鼠标袋 请勿在接通主机电源的状态下插拔鼠标 电缆。 注意
第 1 部 基本编 第 1 章 设备概要
1-51
表 1-3-2-2 HOD 键一览表
键名 功 能
HMS
·通过高度传感器来获得吸取高度。
(如选中,LED 将点亮。)
HEAD
·用贴片头进行示教时使用。
(如选中,LED 将点亮。)
CAMERA
·用 OCC 进行示教时使用。
(如选中,LED 将点亮。)
VACUUM
·示教真空压力时使用。
(如选中,LED 将点亮。)
F1
F2
F3
F4
·选择其他移动位置，或指定示教点数等。
No
·选择轴时，上下按钮，选择所需要的轴号。
选择液晶屏上显示的轴号。
DEV．NAME
·选择设备时, 上下按钮，选择所需要的设备编号。
指定显示于液晶屏上的设备编号。
-X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
+Z+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
-X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于按箭头方向移动光标。
-θ-X
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择θ轴时> 用于向任意角度移动θ轴。
FAST 用于高速移动轴时。(如选中,LED 将被点亮。)
+θ+X <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择θ轴时> 用于向任意角度移动θ轴。
-X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
-Z-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
+X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
WINDOW ·用于将显示于视屏监视器上的光标从十字状态切换到视窗状态。
PREVIOUS ·用于移动至前一个数据。
PAUSE ·用于暂停贴片追踪。
CAN7CEL ·用于取消示教时输入的数据。
NEXT ·用于移动至后一个数据。
ENTER ·用于确定示教时输入的数据。
第 1 部 基本编 第 1 章 设备概要
1-52
1-3-2-3 鼠标器
主机的标准装备带有鼠标器。
图 1-3-2-3 鼠标概况图
注意
在生产或预热等连续运行时，请把鼠标等放在鼠标袋里。否则，运行
中鼠标可能掉落下来。
1-3-2-4 触摸屏(选项)
选购后,可进行触摸屏操作。
)
左按钮
右按钮
画
面滚动轮
不使用鼠标时可挂放在此处
鼠标袋
请勿在接通主机电源的状态下插拔鼠标电缆。
注意
第 1 部 基本编 第 1 章 设备概要
1-53
1-3-2-5 操作面板
可通过主机的操作面板来控制机器的动作。
<前面><后面>

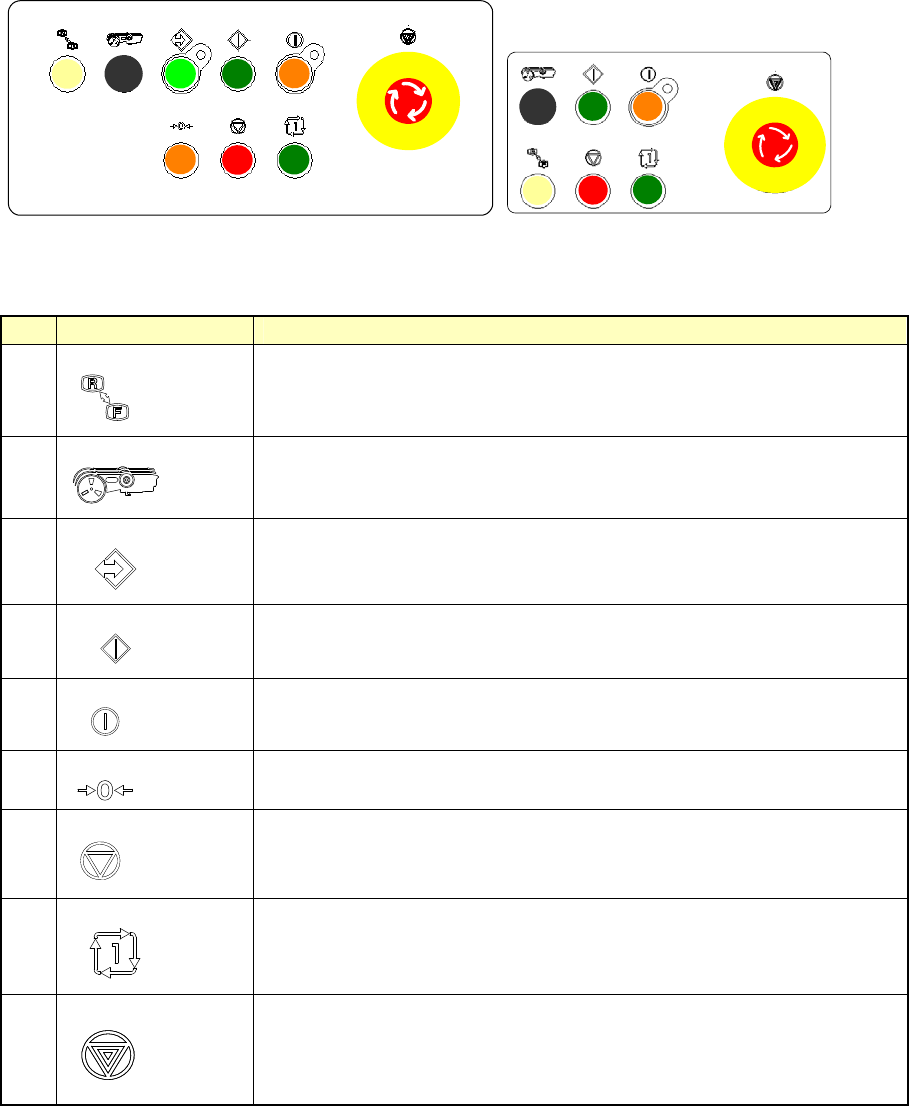

图 1-3-2-4 操作面板外观图
表 1-3-2-3 开关功能概要
No 开关名称 功 能
１
KEYBOARD
键盘
·切换键盘，操作<FRONT>、<REAR>。
·按下该开关,则指示灯点亮。
２
FEEDER
送料器
·切换送料器单元有效/无效。
·按下该开关,指示灯点亮时为<有效>。
３
ONLINE
联机
·本版本未使用
４
（START）
开始
·进行生产或模拟生产运行时使用。
５
SERVO FREE
解除伺服
·用于使伺服马达(X 轴、Y 轴、Z 轴、θ轴)进入 Motor Free 状态。
·Motor Free 状态下指示灯点亮。再按一次后马达被励磁。
６
ORIGIN
回原点
·进行全轴原点复归。
７
（PAUSE，STOP）
暂停，停止
·终止生产、模拟生产时使用。按一次暂停,再按一次停止。
８
SINGLE CYCLE
单次循环
·一块基板生产结束后,停止生产时使用。
再按一次则解除该模式。
9
Emergency
紧急停止
·用于紧急停止。当装置出现异常动作或可能危及人体时，按下此开
关暂停机器。按下该开关后,马达及其他驱动部分停止工作,红色信
号灯点亮。
按箭头方向旋转该开关即可恢复。
