第 2 部 功能详细篇 第 10 章 设备运行信息 10-5-14-3 设备运行数据全部初始化 可 以通过以下方法， 在各项设备运行信息画面上， 对全部 设备的运行数据进行 “全部初始化” （实行 统 一重新设 置） 。 注意 “设备运行数据全部初始化”不仅是对正在操作的画面上 的设备运行实际数据（下 面列举机器作业信息运行数据的例子）进行重 新设置，而是同时对其他各种设备的 实际运行数据全面地实行重新设置。 （ 1 ） 请打开各设备运…
第 2 部 功能详细篇 第 10 章 设备运行信息
● 各种项目画面，均有选择按钮。点击项目后，对该项目再加以确认。
可以选择个别项目重新设置，也可以“全选”。选择后按“确认”或“应用”按钮，即可
显示如下画面。

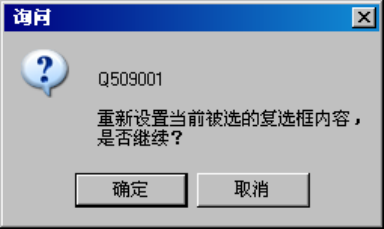

图 10-5-14-15 询问是否重新设置运行信息
¾ 选择“确定”后,被选择的项目即可重新设置。
¾ 选择“取消”时，维持原设定不进行重新设置。
10-29
第 2 部 功能详细篇 第 10 章 设备运行信息
10-5-14-3 设备运行数据全部初始化
可以通过以下方法，在各项设备运行信息画面上，对全部设备的运行数据进行“全部初始化”（实行
统一重新设置）。
注意
“设备运行数据全部初始化”不仅是对正在操作的画面上的设备运行实际数据（下
面列举机器作业信息运行数据的例子）进行重新设置，而是同时对其他各种设备的
实际运行数据全面地实行重新设置。
（1） 请打开各设备运行画面“文件”菜单，选择“设备运行信息全部初始化”。

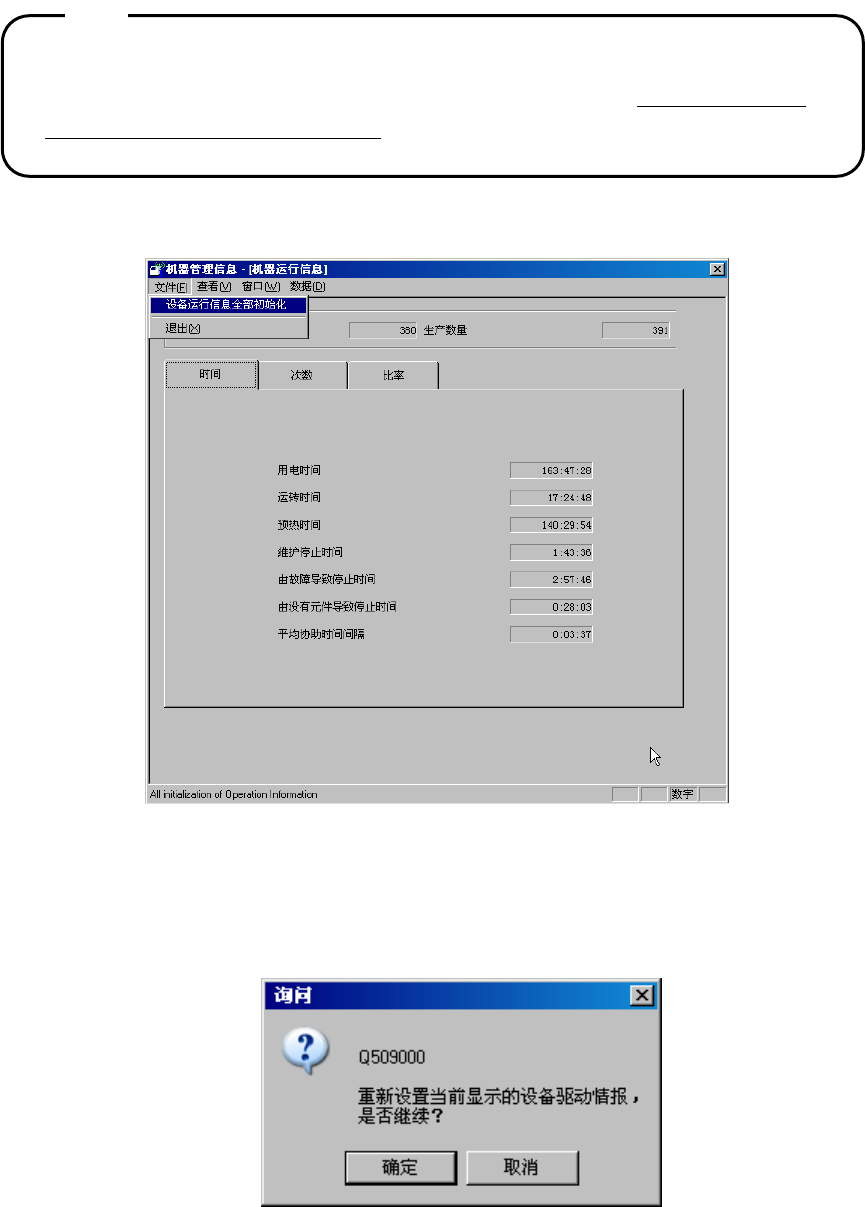

图 10-5-14-16 选择“设备运行信息全部初始化”
（2） 出现确认是否全部初始化的询问框。
— 要全部实行初始化时，点击“确定”。
— 要取消全部实行初始化时，点击“取消”。
图 10-5-14-17 询问“全部初始化”。
10-30
第2部 功能详细篇 第11章 自动校准
11-1
第 11 章 自动校准
用自动校准可对机器的部分基本设置信息(MS参数)进行变更。
接通电源后运行自动校准时，请进行 15 分钟以上预热。
11-1 概要
自动校准的设置项目见下表。
表 11-1-1 自动校准项目
No. 自动校准组 设置内容
1 激光传感器高度 从基板上面所看到的激光传感器高度
2 吸嘴旋转中心 激光传感器决定的吸嘴旋转中心
3 Head 偏差
各贴片头相对于 OCC 的安装位置
与激光校准主体安装的角度
4 VCS 偏差 VCS 摄像机的安装位置及安装角度
4 真空校准 真空校准值
5 FCS 贴片偏差综合校准系统（选项）
※在取得偏移值的操作中需要使用的治具, 应在选择菜单时，把治具移到方便贴片头安装的位置(等
待位置)上。
※可控制的设置项目（移动等待位置／打开滑板／关闭滑板）导航显示在提示栏上。
警告
打开画面时，轴会移动。打开画面之前，请务必确认装置内部无人作业。
此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
注意
如果设置错误，有可能出现误动作。
在进行设置时，请与本公司商洽后再进行操作。
注意
