第2部 功能详细篇 第1 1章 自动校准 11-3 11-1-3 保存设置值 各设置画面中都有“是”和“取消”按钮。 此时即使选择了“是”，也不会保存设置值。 ¾ 选择菜单栏的“文件(F )” / “退出（应用程序） (X )”或命令按钮的 “退出”， 则会显示询 问，要求确认是否保存。此时如果选择“是(Y )”则可保存设置值。 图 1 1-1-3-1 询问保存 表 1 1-1-2 设置按钮的说明 No. 按钮选择 处理 1 是 保存设…
第2部 功能详细篇 第11章 自动校准
11-2
11-1-1 刚启动后

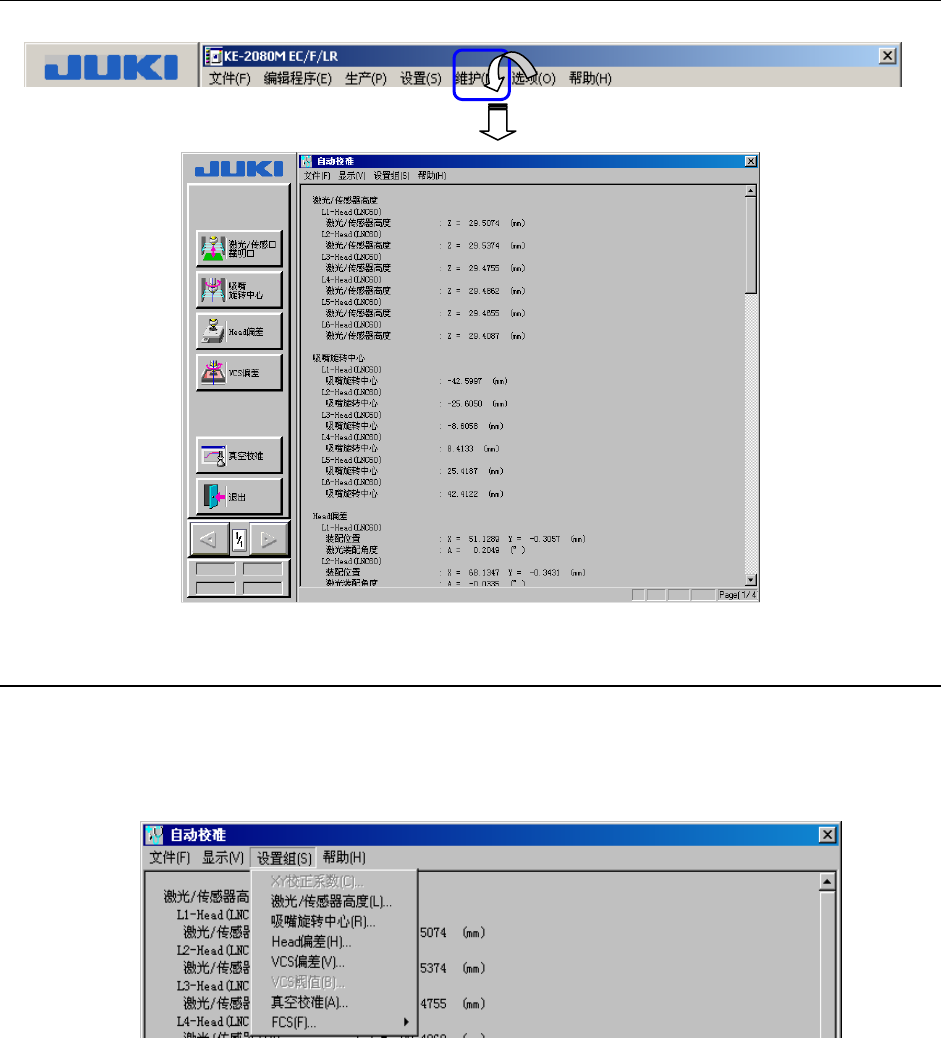

从菜单栏(图11-1-1)中选择“维护”/“自动校准…”，则显示图11-1-2的自动校准初始画面。
图 11-1-1-1 菜单栏
图 11-1-1-1 自动校准初始画面
11-1-2 选择设置项目
从下述菜单或画面左侧的命令按钮组中选择项目，则显示与各项目相对应的画面。
设置组
在MS参数的“选项”设置中未选中的(未安装)组件，不能选择
图 11-1-2-1 设置组的项目
第2部 功能详细篇 第11章 自动校准
11-3
11-1-3 保存设置值
各设置画面中都有“是”和“取消”按钮。
此时即使选择了“是”，也不会保存设置值。
¾ 选择菜单栏的“文件(F
)”/“退出（应用程序）(X)”或命令按钮的“退出”，则会显示询
问，要求确认是否保存。此时如果选择“是(Y
)”则可保存设置值。

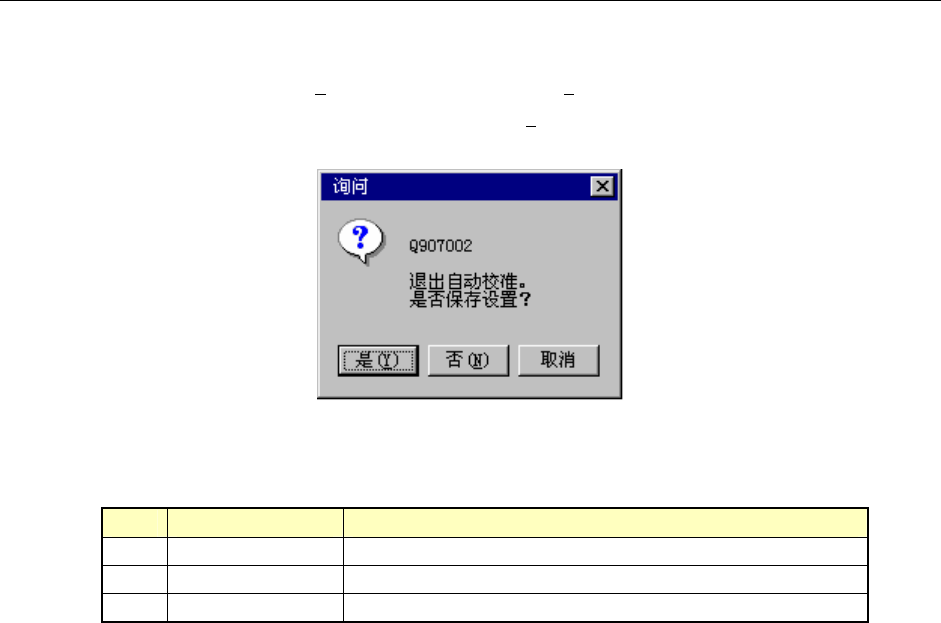

图 11-1-3-1 询问保存
表 11-1-2 设置按钮的说明
No. 按钮选择 处理
1 是 保存设置值，从自动校准中退出。
2 否 取消设置值，从自动校准中退出。
3 取消 取消结束命令。
第2部 功能详细篇 第11章 自动校准
11-4
11-2 设置组
11-2-1 激光传感器高度
设置从基板上方看到的各激光传感器高度。
当频繁发生激光识别错误时，请检查生产程序的“元件数据”，然后重新设置机器设置的“A
TC吸嘴配置”。即使这样也不能改善时，请重新设置“激光传感器高度”。
重新设置“激光传感器高度”后，务必重新设置“ATC吸嘴配置”。

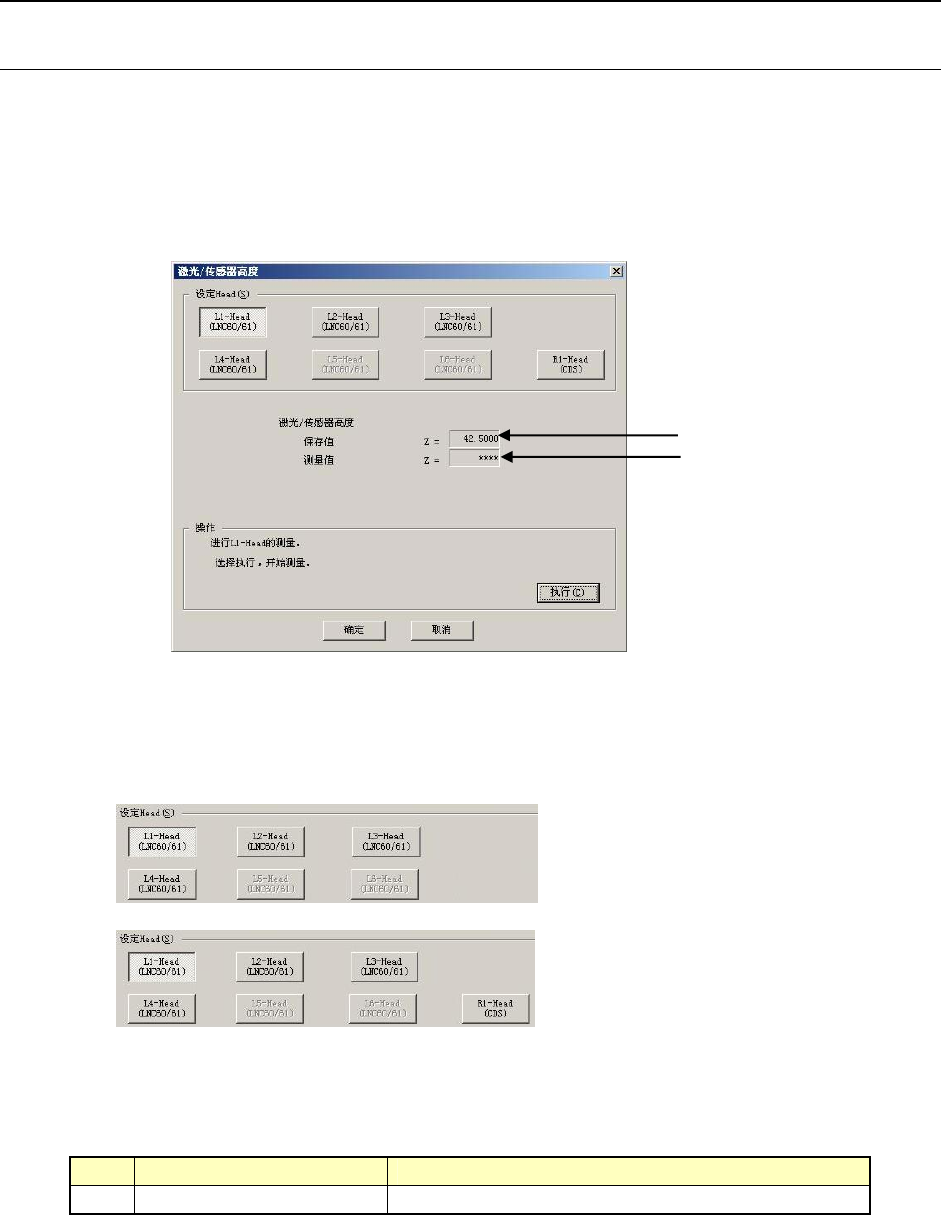

图 11-2-1-1 激光传感器高度
设定Head
用复选框按钮选择设定Head对象（只能选择一个）。
在机器设置的“使用组件”设置中没有选中(不使用)的组件，不能选择。
1) 设置项目
No. 项目 设置的内容
1 激光传感器高度 从基板上面所看到的激光传感器高度
(设置的高度)
(测量到的高度)
(KE-1070/1070C)
(KE-1080)
