第2部 功能详细篇 第11章 自动校准
11-7
2) 设置方法
按照操作内的指示，对用单选框按钮选中的贴片头进行设置。
¾ 选择“确定”时，设置值生效。(此时不保存设置值。)
¾ 选择“取消”时，设置值无效。

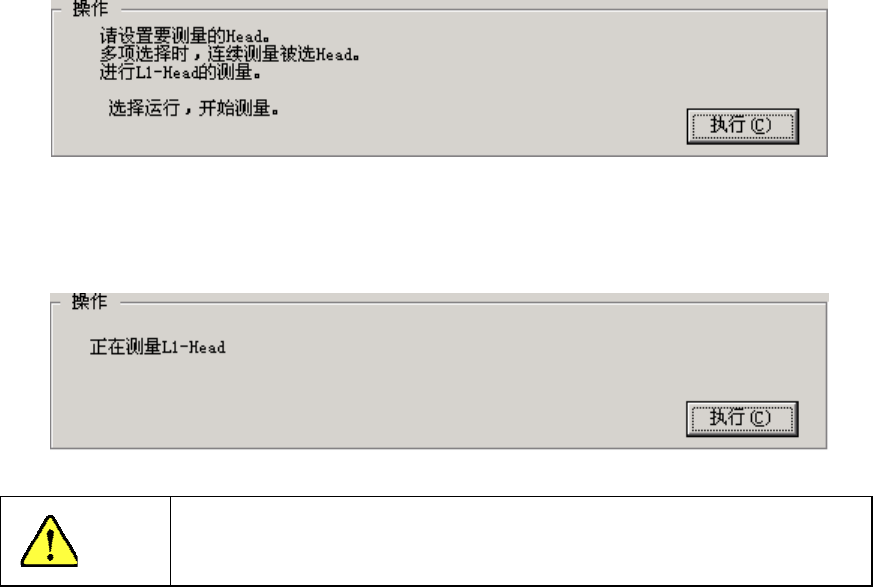

操作方法
按照指示进行操作,可自动获得设置值。
在“设定Head”上选择后，设置所选择的Head。
·请选择“执行”。
选择“执行”后，贴片头从0°开始以15°为单位一边移动θ軸, 反复24次，取其平均值。
警告
单击“执行”后，轴会移动。单击“执行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
测量内容
① 用激光测量吸嘴旋转的中心。
测量结束。
·重复测量时，请选择“运行”。
·要测量别的贴片头时，通过“设定Head”来选择贴片头。
“设定Head”变更后,将显示初始画面。
结束时，请选择“确定”。
第2部 功能详细篇 第11章 自动校准
11-8
11-2-3 贴片头偏差
设置相对于OCC的各贴片头的装配位置以及与激光校准主体的装配角度。
只限于特定贴片头的贴片向一定方向偏移时进行该设置。
设置时，使用CAL块。

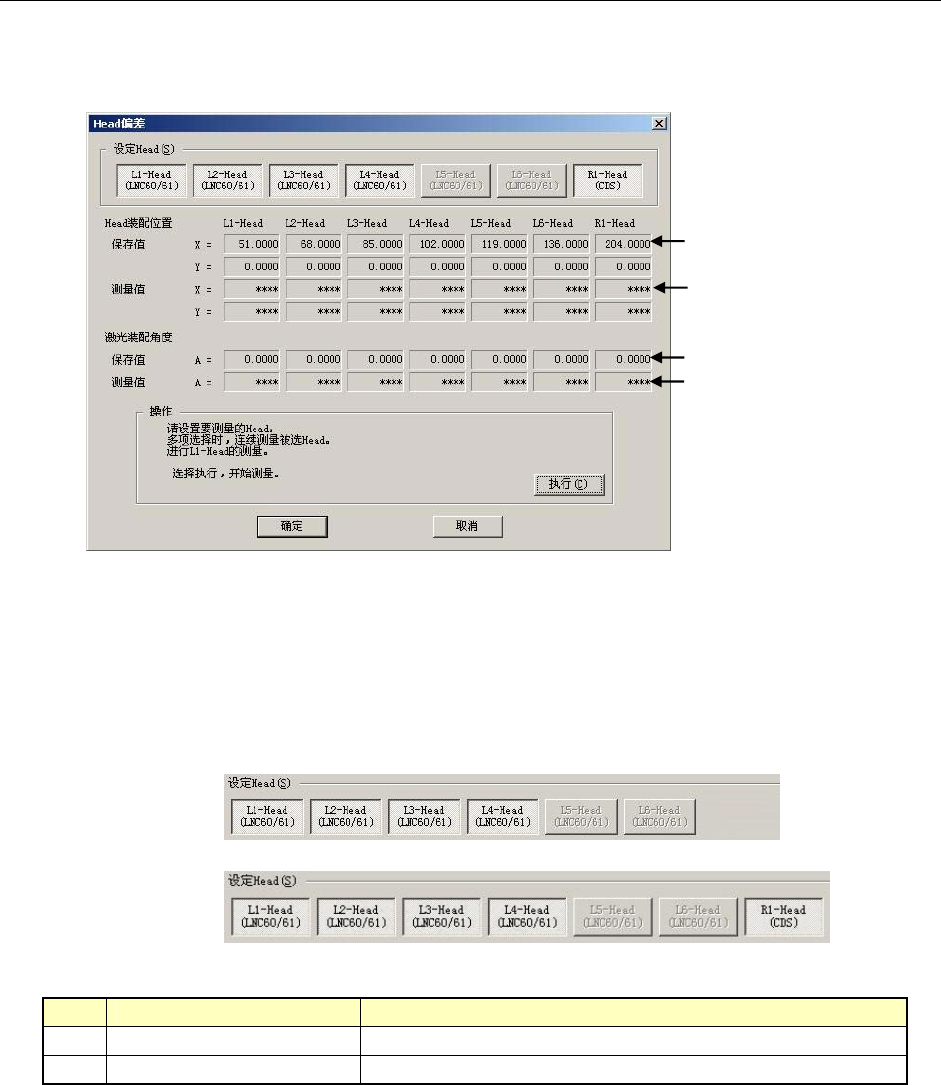

图 11-2-3-1 贴片头偏差
设定Head
用复选框按钮选择设定Head（可选择多个）。
在机器设置的“使用组件”设置中没有选中(不使用)的组件，不能选择。
选择多个贴片头时，将对所选择的全部贴片头进行连续取值。
1) 设置项目
No. 项目 设置内容
1 贴片头装配位置 各贴片头在 OCC 上的装配位置
2 激光装配角度 在激光校准主体上的装配角度(以主体为基准)(°)
(测量到的装配位置)
(测量到的装配角度)
(设置的装配位置)
(设置的装配角度)
(KE-1070/1070Ｃ)
(KE-1080)
第2部 功能详细篇 第11章 自动校准
11-9
2) 设置方法
按照操作内的指示，对用贴片头复选框按钮选中的贴片头进行设置。
1) 选择“确定”后，设置值生效。(此时不保存设置值。)
2)选择“取消”后，设置值无效。
操作方法
按照指示进行操作,可自动获得设置值。
在“设定Head”上选择后，设置所选择的Head。
·请选择“执行”。
选择“执行”后，即开始测量。
警告
单击“执行”后，轴会移动。单击“执行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
测量内容
① “设定Head”上装配508或507吸嘴。
未在ATC上设置吸嘴时,将会出错。出错时，请用机器设置的“ATC吸嘴配置”来分配吸
嘴。
② 当校正块上无治具时，将治具从治具工作台移动到校正块上。
此时，若无法吸取治具,将会出错。出错时，请重新安装治具。
③ 打开校正块的真空，吸取治具。
④ 通过OCC识别治具的位置，测量治具的中心位置与倾角。
此时，无法识别治具的2个孔时,将会出错。出错时，请重新安装治具。
⑤ 利用设置贴片头吸取治具,关闭校正块的真空。
⑥ 利用激光校准识别治具。
⑦ 用④计算出的治具倾角与⑥的识别结果来计算激光校准装配角度与贴片头装配位置。
