第2部 功能详细篇 第1 2章 选项元件 12-12 12-6 统一更换台 为 了防止人身 伤 害，操作手柄 时请 勿触摸 连 接部位。 3 6 8 1 5 4 12 11 14 13 15 2 10 9 7 图 12-6-1 ① 统一更换台本体 ⑦ 台车支撑板 ⑬ 电源 ② 送料台 ⑧ 台车止动板 ⑭ 选择器 ③ 连接器支架 ⑨ 送料器插头 ⑮ 凹连管节 ④ 台车手柄 ⑩ 气动耦合器 ⑯ 锁紧踏板 ⑤ 台车制动器 ⑪ 升降机 ⑰ 解锁…
第2部 功能详细篇 第12章 选项元件
12-11

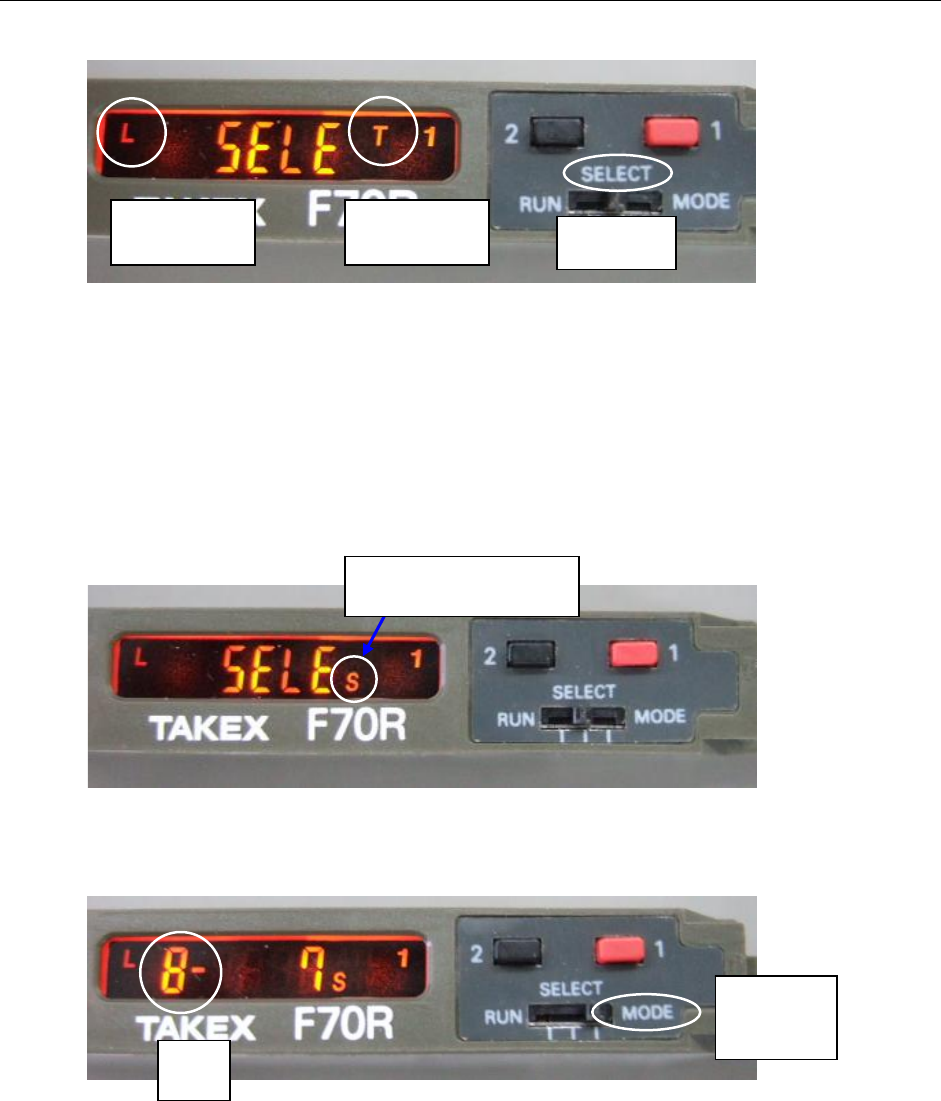

12-5-1 F70R光纤传感器放大器的手动设定方法
放大器的设定如果与工厂出厂时的状态不同，则须通过手动设定。
・
动作模式的设定
・
传感器功能的选择(示教模式的设定方法)
① 将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
② 每按下 1 次按钮【1】(红色)，则传感器功能表示部分按照 A→AV→T→TV→L→LV→S
→H→V 的顺序变化，请选择【T】后将模式开关扳回【RUN】。
・
动作模式的选择(灯亮动作的设定方法)
①将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
②每按下 1 次按钮【2】(黑色)，动作模式表示部分按照 L→LO→LF→LOF→D→DO→DF→DOF
的顺序变化，请选择【L】后，将模式开关扳回【RUN】。
・
电子可变阻抗位置的选择
①将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
②每按下 1 次按钮【1】(红色)，传感器功能表示部分按照 A→AV→T→TV→L→LV→S→H→V
的顺序变化，请选择【S】。
③ 将模式开关由【SELECT】扳至【MODE】。电子可变阻抗的数字闪亮。
④ 按下按钮【1】，则闪亮的数字累计计数，请选择【8】。 模式开关由【MODE】返回
【SELECT】。
⑤ 每按下 1 次按钮【1】(红色)，传感器功能表示部分按照 A→AV→T→TV→L→LV→S→
H→V 的顺序变化，请选择【T】后，将模式开关扳回【RUN】。
模式开关
①传感器功能②动作模式
S=动作水平的手动设定
闪亮
模式开关
→MODE
第2部 功能详细篇 第12章 选项元件
12-12
12-6 统一更换台
为了防止人身伤害，操作手柄时请勿触摸连接部位。
3
6
8
1
5
4
12
11
14
13
15
2
10
9
7
图 12-6-1
① 统一更换台本体 ⑦ 台车支撑板 ⑬
电源
② 送料台 ⑧ 台车止动板 ⑭
选择器
③ 连接器支架 ⑨ 送料器插头 ⑮
凹连管节
④ 台车手柄 ⑩ 气动耦合器 ⑯
锁紧踏板
⑤ 台车制动器 ⑪
升降机 ⑰ 解锁踏板
⑥ 台架定位销 ⑫
台架挡块
注意
图 12-6-2 台车制动器
在驱动气缸下面注意不要放工具或其
他物品。否则在升降机下降时，与驱动
气缸接触，不仅会损伤放置的东西，还
会损坏机器尤其会损坏连接器支架，可
能引起短路，容易发生火灾。
绝对不要放物品
注意
驱动气缸
连接部位
第2部 功能详细篇 第12章 选项元件
12-13
(1) 安装步骤
1) 将各送料器安装在“送料台②”上。
2) 请确认“选择器 ”关闭，“升降机 ”在“挡块 ”下面。
3) 将“统一交换台①”装入贴片机主体内，直至“集电器止动板⑧”顶住“台架挡块 ”上。
4) 锁紧左右的“集电器挡块⑤”。
5) 打开“选择器 ”后，“送料台②”上升，安装在贴片机主机上。
6) 将“送料器插头⑨”插入贴片机主机护盖的“电源 ”上，朝右旋转螺钉，直至固定。并
将“气动耦合器⑩”插入贴片机主机护盖的“凹连管节 ”上。
在统一更换台前后(2 工位，站台)中任意一个下降、机器处于工作的状态时，则与护盖打开
时一样，XY 轴以低速移动。
(2) 拆卸步骤
1) 将“气动耦合器⑩”和“送料器连接器⑨”从贴片机主机上卸下。
2) 关闭“选择器
”后，“送料台②”下降，从贴片机主机上卸下。
3) 将左右的“集电器挡块⑤”的锁定 “解除”。
注意
· 为了防止装置的意外启动而引起的事故，请打开安全护罩，关闭空气塞，
放出残留空气后再进行安装。
· 为了防止伤及人身或装置，请在主机完全停止后再进行统一更换台的安
装。
· 操作选择器时，用目视确认选择器，注意不要与其他开关类，特别是电
源总开关搞错，然后再进行操作。另外，操作选择器时，请勿将手伸入装
置内部，也不要将脸和头靠近装置。
· 用统一更换台将送料器台安装在机器主机上时，在各种送料器吸取位置
的示教中或基本生产动作时，请不要将手放在统一更换台的手柄④上，
也不要对其施加负荷。
