第 2 部 功能详细篇 第 13 章 程序补充 13-1 第 13 章 程序补充 13-1 元件尺寸图例 · 方形芯片 · 圆筒形芯片 · 铝电解电容 外形尺寸 横 外形尺寸 纵 元件高度 外形尺寸 横 外形尺寸 纵 元件高度 引脚宽度 ＋侧 －侧 外形尺寸 横 元件高度 引脚长度 外形尺寸 纵
第2部 功能详细篇 第12章 选项元件
12-22
3) 吸取数据
吸取数据与使用普通吸嘴时相同。因此无需示教夹持臂的位置或到元件上底面顶靠部分的高
度等。
① XY坐标：
以元件中心为基准。移动到[夹持位置]、[水平间隙]、[固定臂的偏移量]校正后的坐标。为
了在生产中吸取时包含臂长度补偿量，示教时要使夹持吸嘴的臂尖端在元件侧面以外的位置。
按HOD的ENTER键确定示教坐标后,逆向校正坐标将反映在吸取数据中。用摄像示教开始,在示
教中切换到头部时，不包含校正值。
② Z坐标：
以吸嘴尖端(固定臂尖端＝通常的吸嘴尖端同一高度)为基准。为了在生产时吸取包含臂长度
补偿量，示教时要求使夹持吸嘴的臂尖端位置在元件上部的高度。
4) 在 ATC 上的安装方向
将夹持吸嘴安装到ATC上，使从正面看ATC装置时，夹持吸嘴的固定臂(图①)在后侧，摇臂(图
②)在前侧。
つめ深さ
②
①
卡爪深度
第 2 部 功能详细篇 第 13 章 程序补充
13-1
第 13 章 程序补充
13-1 元件尺寸图例
· 方形芯片
· 圆筒形芯片
· 铝电解电容
外形尺寸 横
外形尺寸 纵
元件高度
外形尺寸 横
外形尺寸 纵
元件高度
引脚宽度
＋侧
－侧
外形尺寸 横
元件高度
引脚长度
外形尺寸 纵
第 2 部 功能详细篇 第 13 章 程序补充
13-2

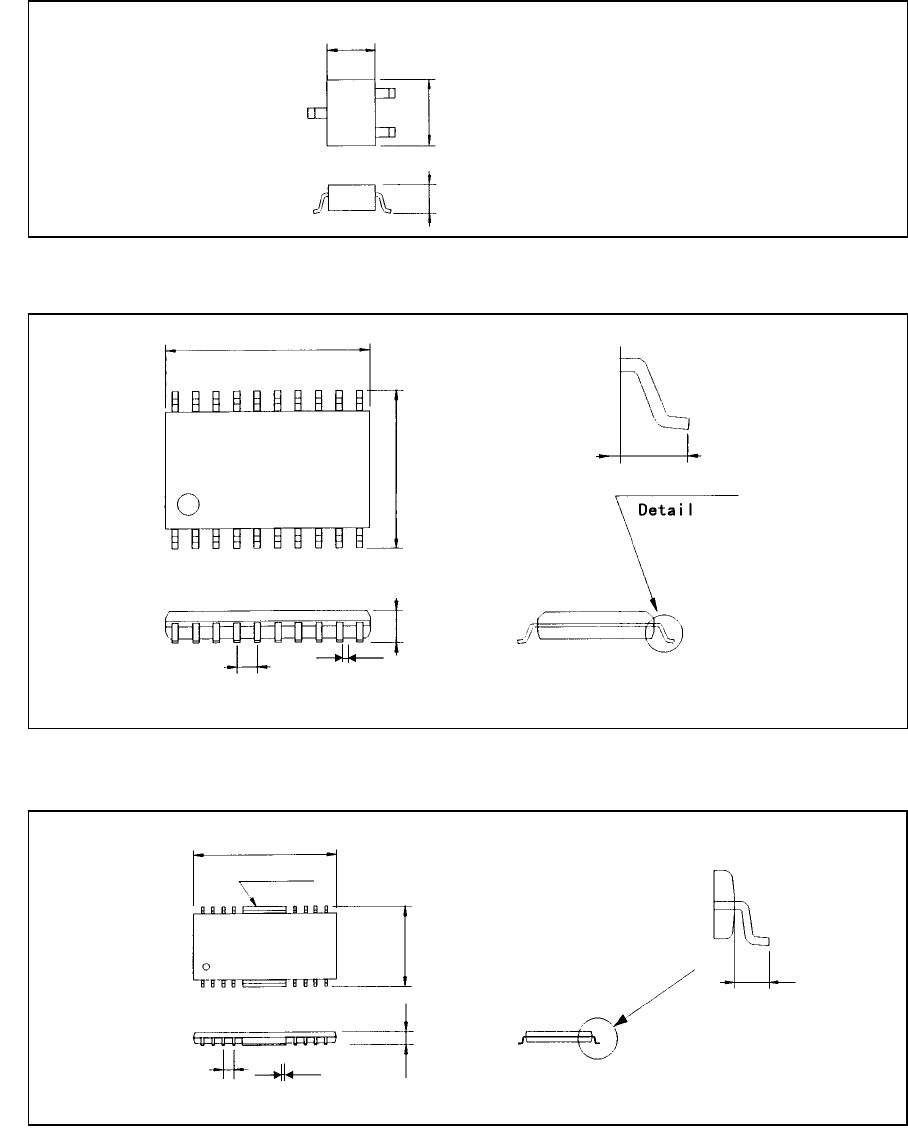

· SOT
· SOP
· SOP(带有散热片的类型)
外形尺寸 横
外形尺寸 纵
元件高度
外形尺寸 横
外形尺寸 纵
元件高度
引脚宽度
引脚高度
引脚宽度间距
外形尺寸 横
外形尺寸 纵
元件高度
引脚宽度
引脚宽度间距
散热片
引脚高度
