1 3 Feeder Holder E Feeder KGB-1 109 No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati. 1 KM0-M3401-E2X PLA TE E,FEEDER 1 1-1 KM0-M3401-E3X PLA TE E,FEEDER 1 (2005/2/14) MB20042 NG 2 KM0-M3402-F…

100%1 / 38
2
2
Base Cover
Cover
KGB-081015
9
9
9
9
10
9
14
9
9
9
16
18
16
10
9
9
17
16
12
16
14
11
12
15
6
5
8
7
7
4
13
12
10
2
10
12
16
10
3
9
18
11
9
11
12
10
12
1
19
7
8
16
7
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KGA-M1310-00X COVER 10 1
2 KV7-M1311-00X COVER 11 1
3 KV7-M1312-00X COVER,12 1
4 KV7-M1313-00X COVER 13 1
4-1
KV7-M1313-00X COVER 13 1 S.T.D (2004/4/1) M440001 OK
KV7-M1313-10X COVER 13 1 with Power Indicator (2004/4/1) M440001
5 KV7-M1314-00X COVER 14 1
6 KGA-M1315-00X COVER 15 1
7 KV7-M1317-01X COVER 17 4
8 KV7-M1325-01X BRACKET 5 2
8-1 Delete (2002/4/2) M230160
9 KG2-M1370-00X HINGE ASSY 12
10 K44-M1354-00X MG. CATCH 6 TL-152-2
11 KV7-M1326-00X BRACKET 1-1 3
12 KV7-M1370-00X BRACKET MAGNET 6
13 KV7-M1327-00X BRACKET 1-2 1
14 KV7-M1328-00X BRACKET 2 1
15 KGA-M1328-00X BRACKET 2 1
16 KV7-M1347-00X PLATE BRACKET 6
17 KGA-M4187-00X FAN GUARD 119MM 4
18 KV7-M1371-00X BRACKET,FIX 2
18-1 KGS-M1371-00X BRACKET,FIX 2 (2006/2/20) MC20122 OK
19 KV7-M1372-00X HANDLE 1 1
1
3

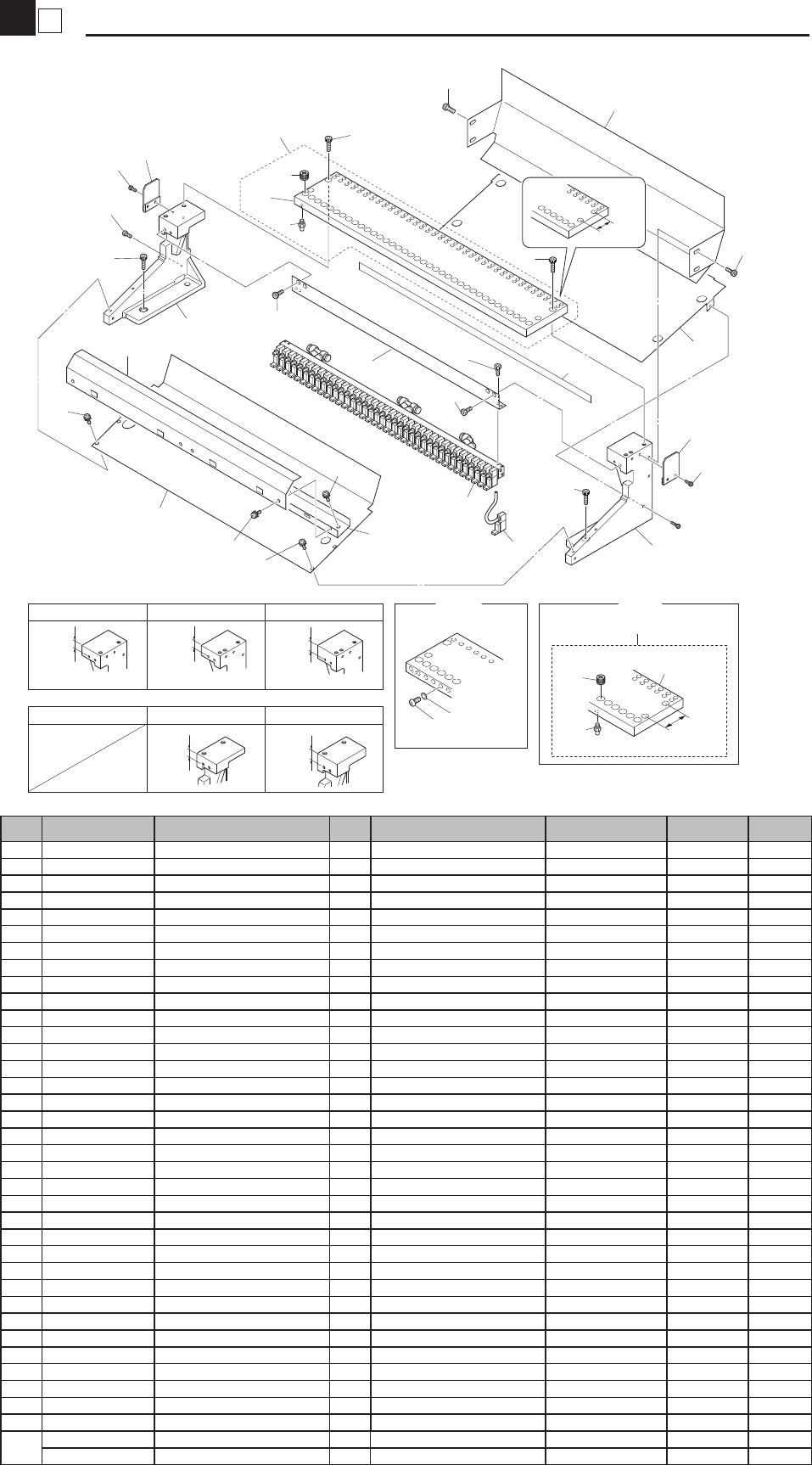

Feeder Holder E
Feeder
KGB-1109
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KM0-M3401-E2X
PLATE E,FEEDER
1
1-1 KM0-M3401-E3X PLATE E,FEEDER 1 (2005/2/14) MB20042 NG
2 KM0-M3402-F0X GUIDE F-1,TAPE 1
3 KM0-M3403-E0X GUIDE E-2,TAPE 1
4 KM0-M3404-E1X GUIDE E-3,TAPE 1
5 KM0-M3405-01X STAND,1 1 Fig.D
5-1 KM0-M3405-02X STAND,1 1 Fig.E (2004/4/20) M440062 OK
5-2 KM0-M3405-03X STAND,1 1 Fig.F (2004/11/1) MA00129 NG
6 KM0-M3406-01X STAND,2 1 Fig.G
6-1 KM0-M3406-02X STAND,2 1 Fig.H (2004/11/1) MA00129 NG
7 KM0-M3408-E0X BRACKET E, VALVE 1
8 KM0-M3409-E0X COVER E, VALVE 1
9
KM8-M3410-E1X VALVE ASSY.L
1
9-1
KGA-M3410-10X
VALVE ASSY.50-L 1
(2003/2/5)
M320011
OK
10 KM0-M3417-00X
GUIDE, 4 2
11 KG2-M3407-A0X AIR JOINT 50
15 91317-06020 BOLT HEX.SOCKET HEAD 11
16 91317-04008 BOLT HEX.SOCKET HEAD 4
17 90990-12J005 SCREW BINDING HEAD 10
19 90990-07J002 BOLT HEXAGON 2
20 91317-03006 BOLT HEX.SOCKET HEAD 6
21 91317-08020 BOLT HEX.SOCKET HEAD 4
22 KM0-M3419-E0X GUIDE E-5, TAPE 1
23 KGA-M37P0-00X VALVE KIT 1 SPARE PARTS
24 $BF4BU JOINT 50
25 98907-03004 SCREW BINDING HEAD 50
25-1 Delete (2005/2/14) MB20042
26 KM0-M3416-00X GASKET 50
26-1 Delete (2005/2/14) MB20042
27 KM8-M34A0-00X FEEDER PLATE ASSY. 1
27-1 KM8-M34A0-01X FEEDER PLATE ASSY.50 1 (2004/4/20) M440062 OK
28
KU5-M3430-01X LABEL,FEEDER
1
(1-60)
KU5-M3430-20X LABEL,FEEDER
1
(101-160)
2
3

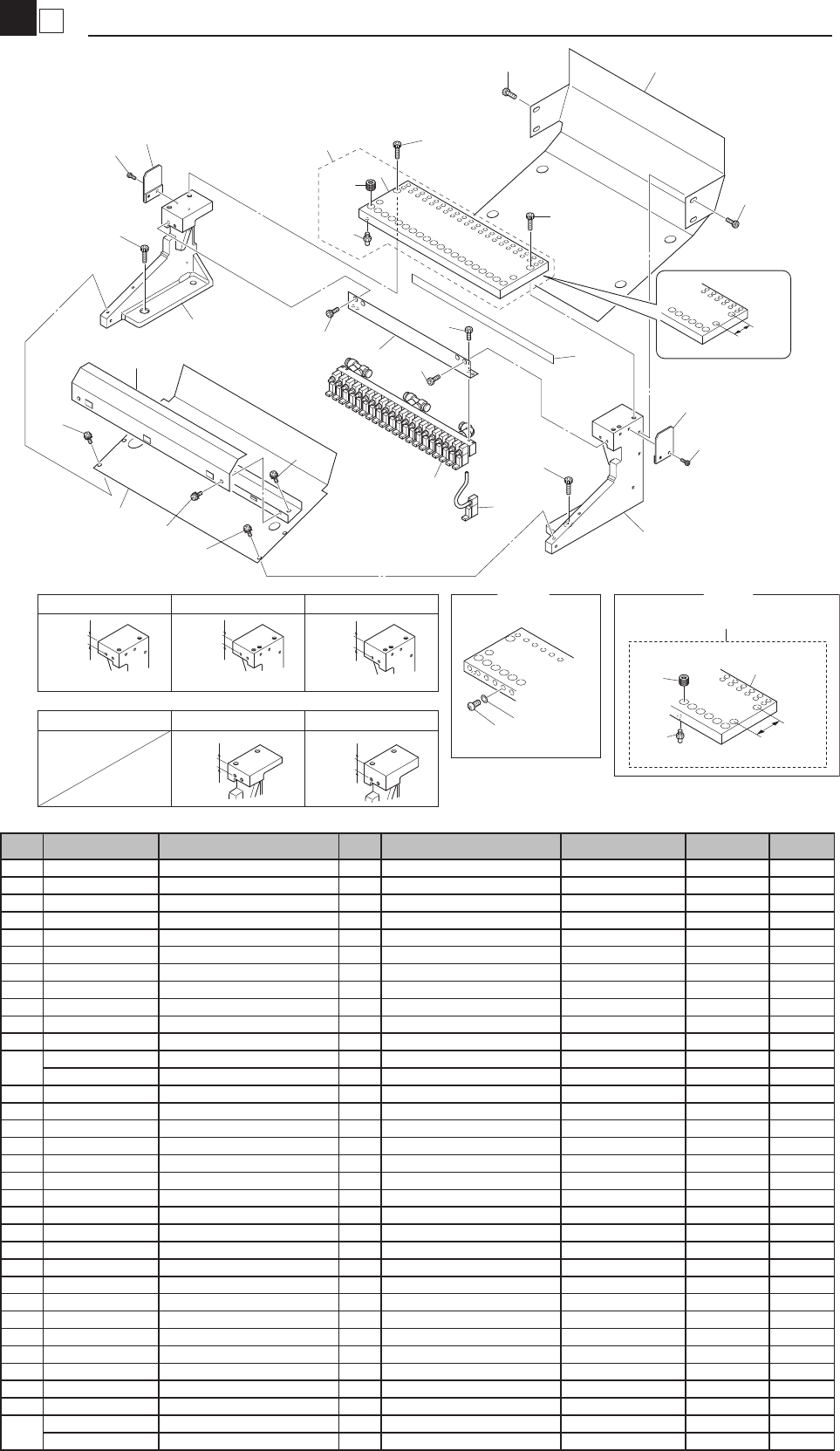

Feeder Holder H
Feeder
KGB-1109
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KM9-M3401-H0X PLATE H,FEEDER 1
1-1 KM9-M3401-H1X PLATE H,FEEDER 1 (2005/2/14) MB20042 NG
2 KM9-M3402-H0X GUIDE H-1.TAPE 1
3 KM9-M3403-H0X GUIDE H-2.TAPE 1
4 KM0-M3405-01X STAND,1 1 Fig D
4-1 KM0-M3405-02X STAND,1 1 Fig E (2004/4/20) M440062 OK
4-2 KM0-M3405-03X STAND,1 1 Fig F (2004/11/1) MA00129 NG
5 KM0-M3406-01X STAND,2 1 Fig G
5-1 KM0-M3406-02X STAND,2 1 Fig H (2004/11/1) MA00129 NG
6 KM9-M3408-H0X BRACKET H.VALVE 1
7 KM9-M3409-H0X COVER H.VALVE 1
8
KGA-M3410-20X VALVE ASSY.20-R 1 Right Type
KGA-M3410-40X VALVE ASSY,20-L 1 Lfet Type
10 $BF4BU JOINT 20
14 91317-06020 BOLT.HEX SOCKET 4
15 91317-04010 BOLT HEX.SOCKET HEAD 12
16 90990-12J005 SCREW BINDING HEAD 8
17 KG2-M3407-A0X AIR JOINT 20
18 KM0-M3416-00X GASKET 20
18-1 Delete (2005/2/14) MB20042
19 98907-03004 SCREW BINDING HEAD 20
19-1 Delete (2005/2/14) MB20042
20 91317-08020 BOLT.HEX SOCKET HEAD 4
21 91317-03006 BOLT.HEX SOCKET HEAD 4
22 KM0-M3417-00X GUIDE 4 2
23 KGA-M37P0-00X VALVE KIT 1 SPARE PARTS
24 KM9-M34A0-00X FEEDER PLATE ASSY. 1
24-1 KM9-M34A0-01X FEEDER PLATE ASSY.20 1 (2004/4/20) M440062 NG
25
KU5-M3430-01X LABEL,FEEDER
1
(1-60)
KU5-M3430-20X LABEL,FEEDER
1
(101-160)
Fig D Fig E Fig F
16mm
16mm
20mm
Fig G Fig H
16mm
20mm
50mm
38mm
22
15
3
15
21
15
20
20
23
6
2
8
15
22
16
15
4
5
16
16
16
7
15
1
14
14
10
17
24
19
18
OLD
10
17
24
1
OLD
25
