QA表 机种 1. 把台架治具装到台架支架上。 2. 把上刃口支架装配到传送底座杆上，将Y方向距离调整到规格值。 从台架定位销到滚柱基座的距离 ： 93.6±0.1mm （台架治具面～滚柱基座的距离 ： 78.6±0.1mm） 防止切断时固定刀向Y方向挠曲。 切割机切断不良 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 变更履历 日期 内容 货号 品名 有关质量特性 40186608 ROLLER_BASE 质量保证类别…
QA表
机种

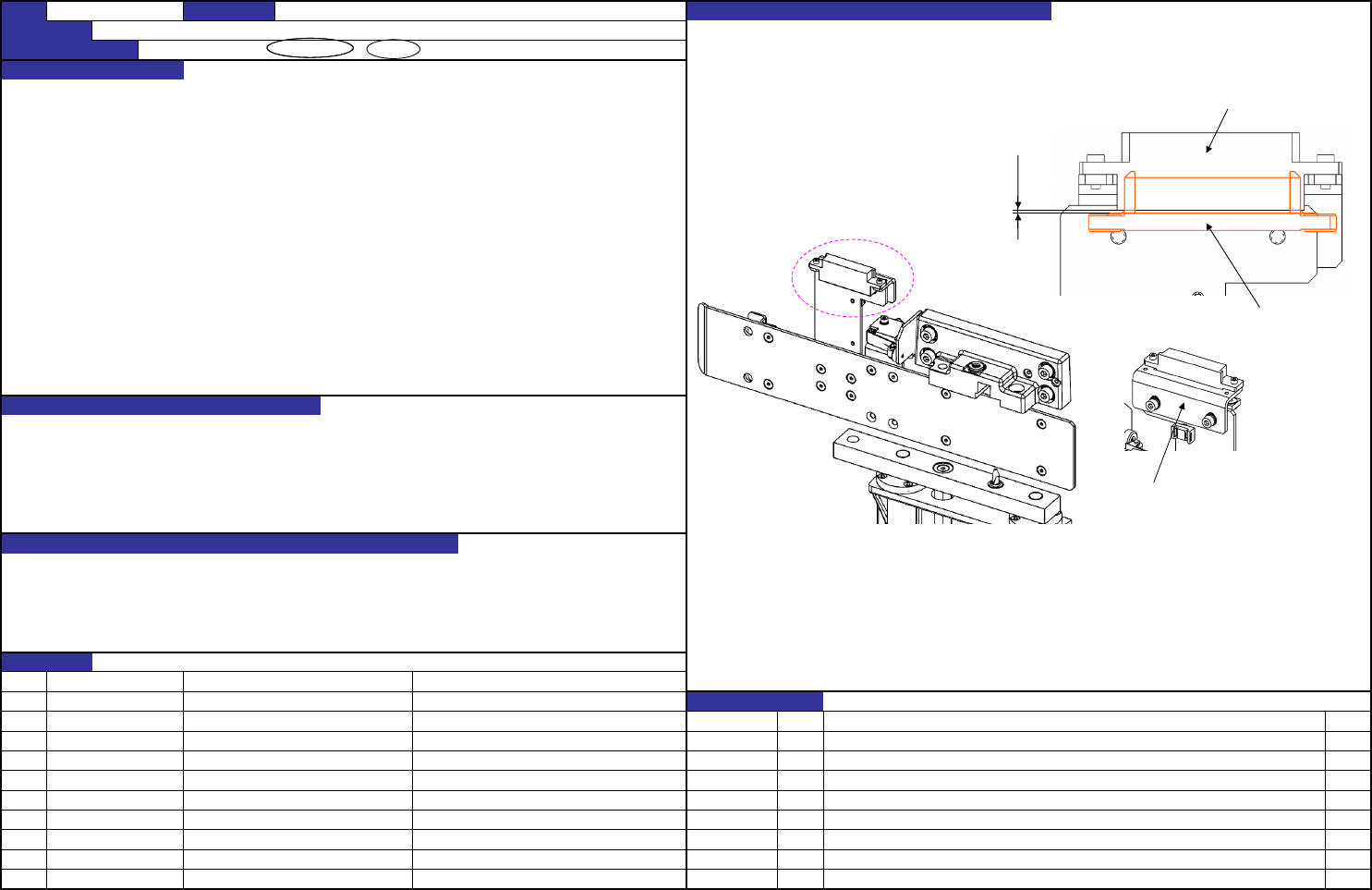

1. 以台架端面为基准，将台架连接器A托架组装成下图所示的尺寸。
※利用台架连接器B托架及台架连接器B进行位置调整。
把组装为设计值的台架连接器A插入（台架上升），使XY方向对好台架连接器A进行组装。
在台架连接器A插入的状态下，Z方向的空隙 ： 1±0.5mm
防止台架上升时台架连接器连接不良。
台架连接器损伤、损坏
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
变更履历
40182296 EBKR-OUT LOADER SERIAL CABLE ASM2
日期 内容
货号 品名 有关质量特性
40182227 EBKR-OUT LOADER SERIAL CABLE ASM
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
RS-1 装置名称 台架周围 确认方法及调整方法（故障处理方法）
功能名称 台架连接器B的调整
1±0.5
台架连接器B托架
台架连接器A
台架连接器B
【 9 】- 5
QA表
机种

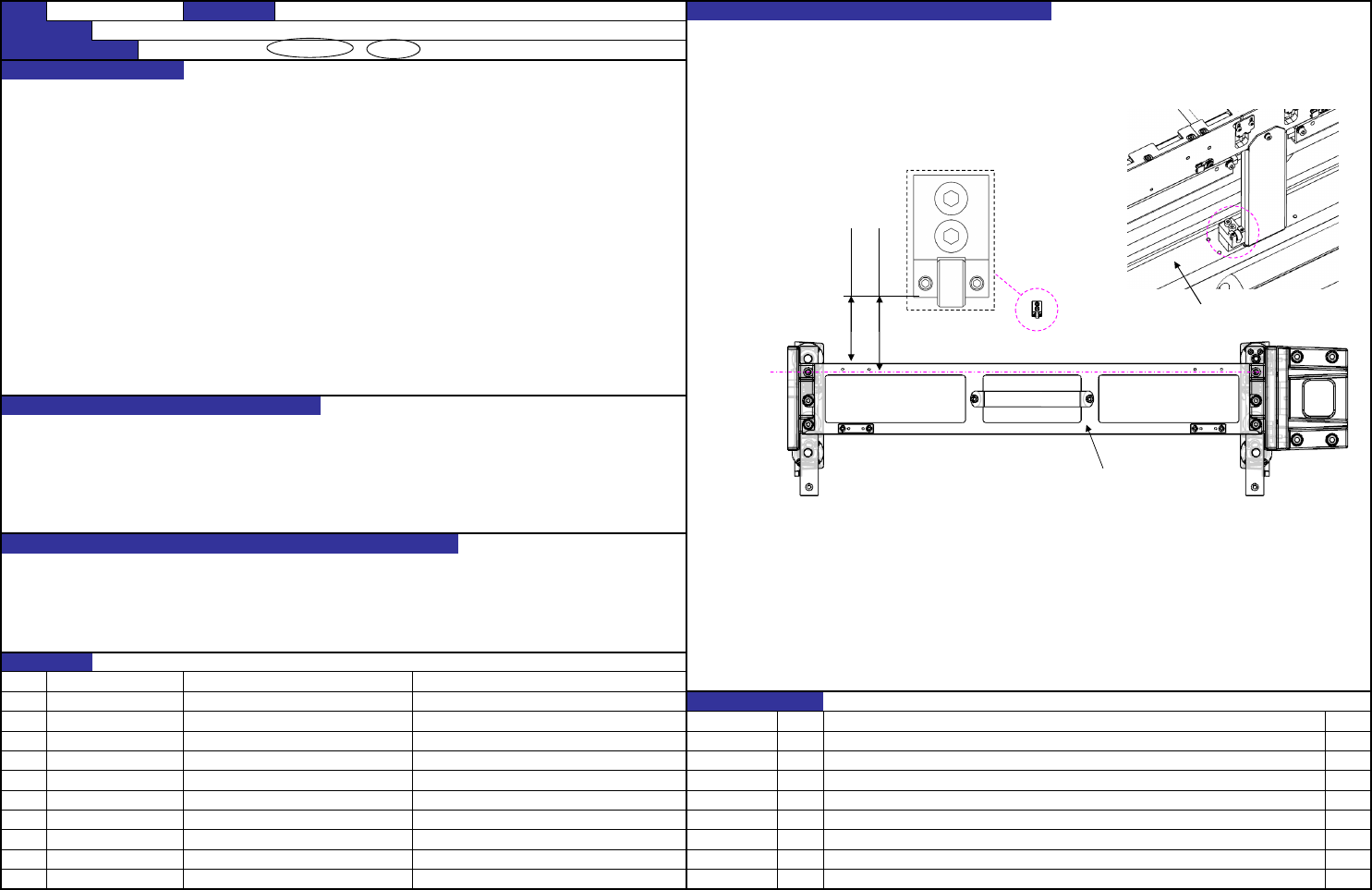

1. 把台架治具装到台架支架上。
2. 把上刃口支架装配到传送底座杆上，将Y方向距离调整到规格值。
从台架定位销到滚柱基座的距离 ： 93.6±0.1mm
（台架治具面～滚柱基座的距离 ： 78.6±0.1mm）
防止切断时固定刀向Y方向挠曲。
切割机切断不良
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
变更履历
日期 内容
货号 品名 有关质量特性
40186608 ROLLER_BASE
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
RS-1 装置名称 台架周围 确认方法及调整方法（故障处理方法）
功能名称 上刃口支承滚柱的调整
定位销
台架治具
93.6±0.1
78.6±0.1
传送底座杆
【 9 】- 6
QA表
机种
导板下面夹入垫隙片调整。
调整用的垫隙片如下所示
导板上面对上刃口两端的刀尖应为 0 ～ +0.02 mm 。
左右两方均实施调整。
防止切断料带时预压不足。
・ 切断不良
・ 活动刀刃的动作不良
・ 寿命降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
确认方法及调整方法（故障处理方法）
功能名称 调整导板高度
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
RS-1 装置名称 切带机
40183187 SHIM_T40
t ＝ 0.04mm
40183188 SHIM_T20
t ＝ 0.02mm
货号 品名 厚度
4018318 SHIM_T100
t ＝ 0.10mm
变更履历
SL6043092TN SCREW M4 L=30
日期 内容
货号 品名 有关质量特性
40183183 GUIDE_SLOPE
上刃口刀
导板上面
【 10 】- 1
