【 2 】- 3 QA表 机种 确认方法 平直度 0.005 mm 调整方法 轨道心距 ±0.1 mm 调整导轨，达到平直度、心距要求。 对同时更换吸嘴的动作造成影响。 关系到直线导轨受到的负载，影响到直线导轨的损坏或寿命缩短。 同时更换吸嘴错误 直线导轨损坏及寿命缩短 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 以贴装头托架销孔的下面为基准进行组装。 以轨道上面作为轨道测定面，要按照各轴平直度0.005、心距±0.1…
【 2 】- 2
QA表
机种
确认方法
测量从贴装头托架安装面到治具吸嘴旋转中心之间的距离，应为29.7±0.1mm。
8个的ＭＡＸ－ＭＩＮ为０．０１ｍｍ以下。

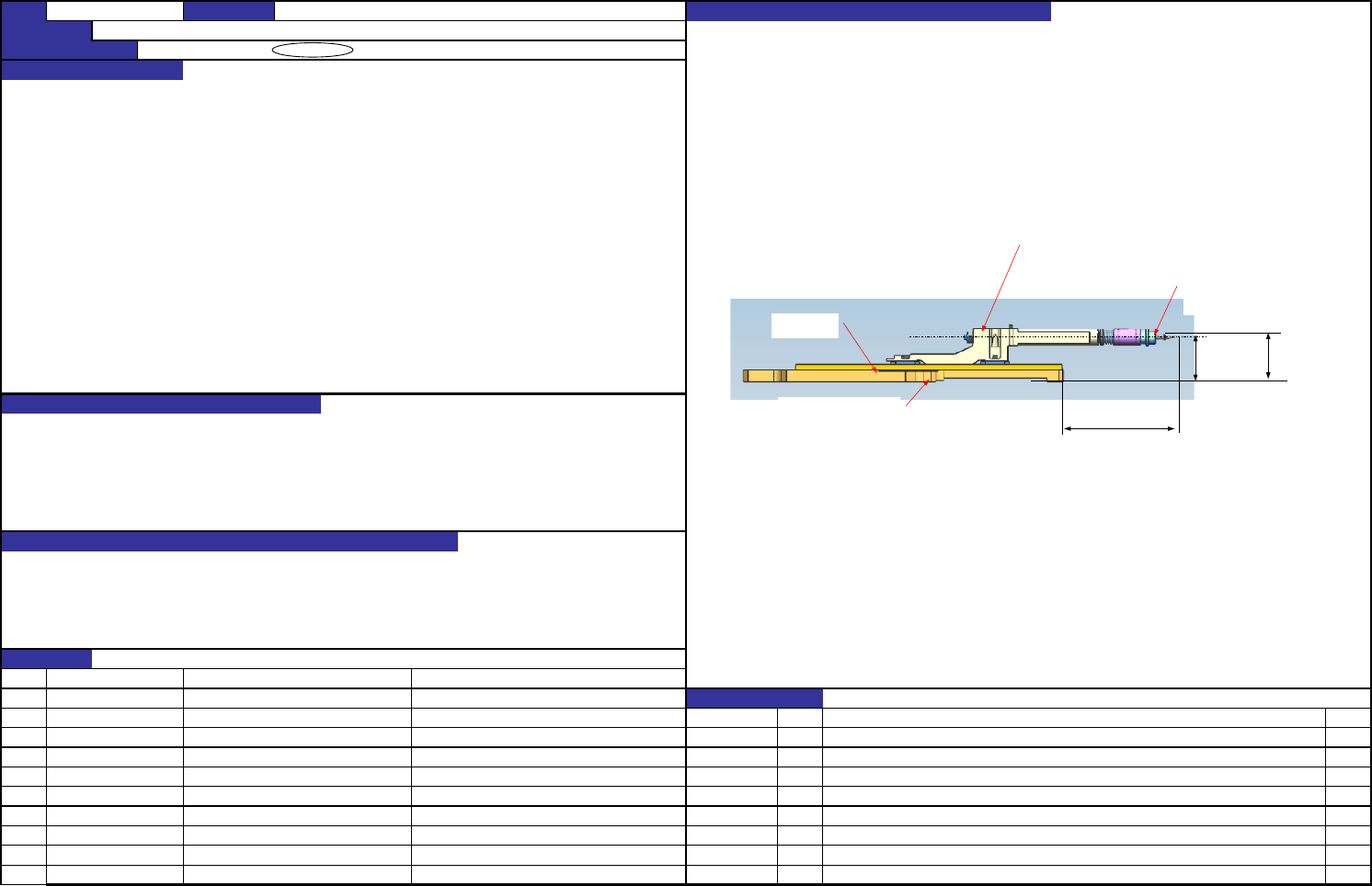

Ｙ方向治具吸嘴旋转中心 ２９．７±０．１ｍｍ （测定吸附高度位置７１．６ｍｍ） 如下图所示，应在治具吸嘴前端距贴装头托架面71.6mm的位置上测量。
8个的ＭＡＸ－ＭＩＮ为０．０１ｍｍ以下。
调整方法
１．更换零件（贴装头支架）
２．调整贴装头托架与直线导轨之间的垫片，使贴装头托架与Z滑动托架的轴芯高度对齐。
规格调整值的意义）
大大影响同时吸附时的吸附可靠性。
元件吸附异常
芯片跳起
ＬＡ识别异常
贴装精度恶化 `
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RS-1
装置名称
贴装头
确认方法及调整方法（故障处理方法）
预想故障（应规格调整值不良而发生的故障）
功能名称
Y方向轴旋转中心
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
货号
品名
有关质量特性
对象元件
内容
40182830
导向器隔片E_15
t=0.02mm
40182825
贴装头支架
变更履历
40182829
导向器隔片D_15
t=0.02mm
日期
71.6
（吸嘴前端基板高度位置）
φ4治具吸嘴
上面
31.7±0.1
治具吸嘴
（前端φ4）
Ｚ滑动架
导向器隔片
贴装头支架安装面
吸嘴
中心
29.7±0.1
【 2 】- 3
QA表
机种
确认方法
平直度 0.005 mm
调整方法
轨道心距 ±0.1 mm 调整导轨，达到平直度、心距要求。
对同时更换吸嘴的动作造成影响。
关系到直线导轨受到的负载，影响到直线导轨的损坏或寿命缩短。
同时更换吸嘴错误
直线导轨损坏及寿命缩短
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
以贴装头托架销孔的下面为基准进行组装。
以轨道上面作为轨道测定面，要按照各轴平直度0.005、心距±0.1进行调整。
Z轴导轨平直度调整
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
变更履历
日期
内容
对象元件
货号
品名
有关质量特性
40182828
Z直线导轨
RS-1
装置名称
贴装头
确认方法及调整方法（故障处理方法）
功能名称
38mm
±
0.02
50mm
±
0.1
62mm
±
0.1
74mm±0.1
86mm±0.1
98mm
±
0.1
110mm±0.1
122mm
±
0.1
【 2 】- 4
QA表
机种
确认方法
以贴装头托架安装用的2根平行销为基准，测量,3个的ＭＡＸ－ＭＩＮ。
如下图所示，应在治具吸嘴前端距贴装头托架面71.6mm的位置上测量。
37.5是贴装头托架销孔下侧～φ4治具吸嘴、Z滑动轴上侧之间的距离。
调整方法
１．更换零件（贴装头支架）
２．调整后通道轨道的平行，调整贴装头支架和Ｚ滑动架轴芯位置。
大大影响同时吸附时的吸附可靠性。
元件吸附异常
芯片跳起
ＬＡ识别异常
贴装精度恶化
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
功能名称
X方向轴旋转中心
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
以贴装头托架安装用的2根平行销为基准,3个的ＭＡＸ－ＭＩＮ为０．０２ｍｍ以下。
RS-1
装置名称
贴装头
确认方法及调整方法（故障处理方法）
内容
40182825
贴装头支架
变更履历
40182828
Z直线导轨
日期
12±0.010
7×(12±0.010)=84
12±0.010
7×(12±0.010)=84
37.5±0.02
71.6mm
(吸嘴前端基板高度位置)
37.5±0.02
