【 2 】- 4 QA表 机种 确认方法 以贴装头托架安装用的2根平行销为基准，测量,3个的ＭＡＸ－ＭＩＮ。 如下图所示，应在治具吸嘴前端距贴装头托架面71.6mm的位置上测量。 37.5是贴装头托架销孔下侧～φ4治具吸嘴、Z滑动轴上侧之间的距离。 调整方法 １．更换零件（贴装头支架） ２．调整后通道轨道的平行，调整贴装头支架和Ｚ滑动架轴芯位置。 大大影响同时吸附时的吸附可靠性。 元件吸附异常 芯片跳起 ＬＡ识别异常 贴装精度恶化 ＮＯ…
【 2 】- 3
QA表
机种
确认方法
平直度 0.005 mm
调整方法
轨道心距 ±0.1 mm 调整导轨，达到平直度、心距要求。
对同时更换吸嘴的动作造成影响。
关系到直线导轨受到的负载，影响到直线导轨的损坏或寿命缩短。
同时更换吸嘴错误
直线导轨损坏及寿命缩短
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
以贴装头托架销孔的下面为基准进行组装。

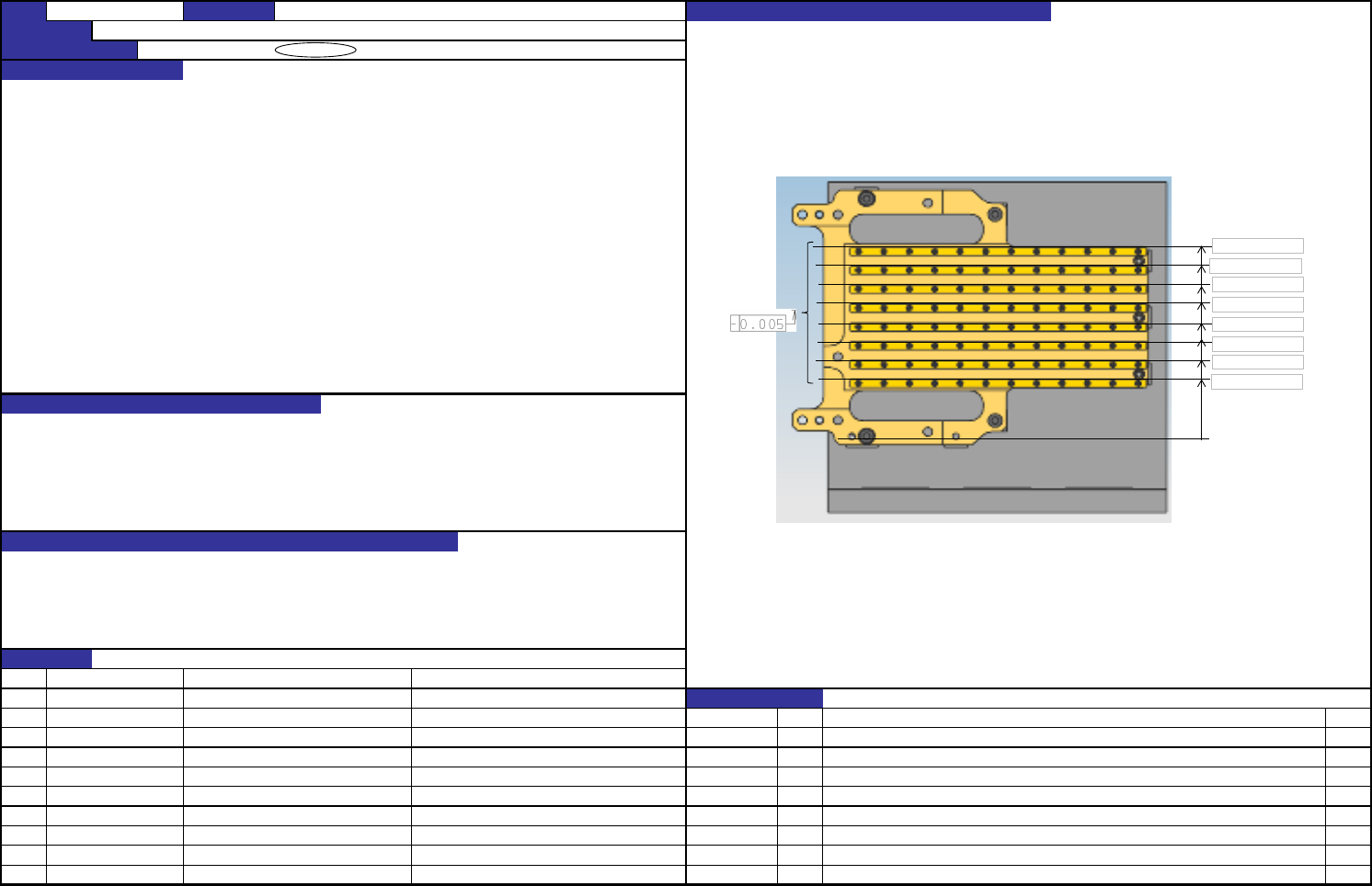

以轨道上面作为轨道测定面，要按照各轴平直度0.005、心距±0.1进行调整。
Z轴导轨平直度调整
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
变更履历
日期
内容
对象元件
货号
品名
有关质量特性
40182828
Z直线导轨
RS-1
装置名称
贴装头
确认方法及调整方法（故障处理方法）
功能名称
38mm
±
0.02
50mm
±
0.1
62mm
±
0.1
74mm±0.1
86mm±0.1
98mm
±
0.1
110mm±0.1
122mm
±
0.1
【 2 】- 4
QA表
机种
确认方法

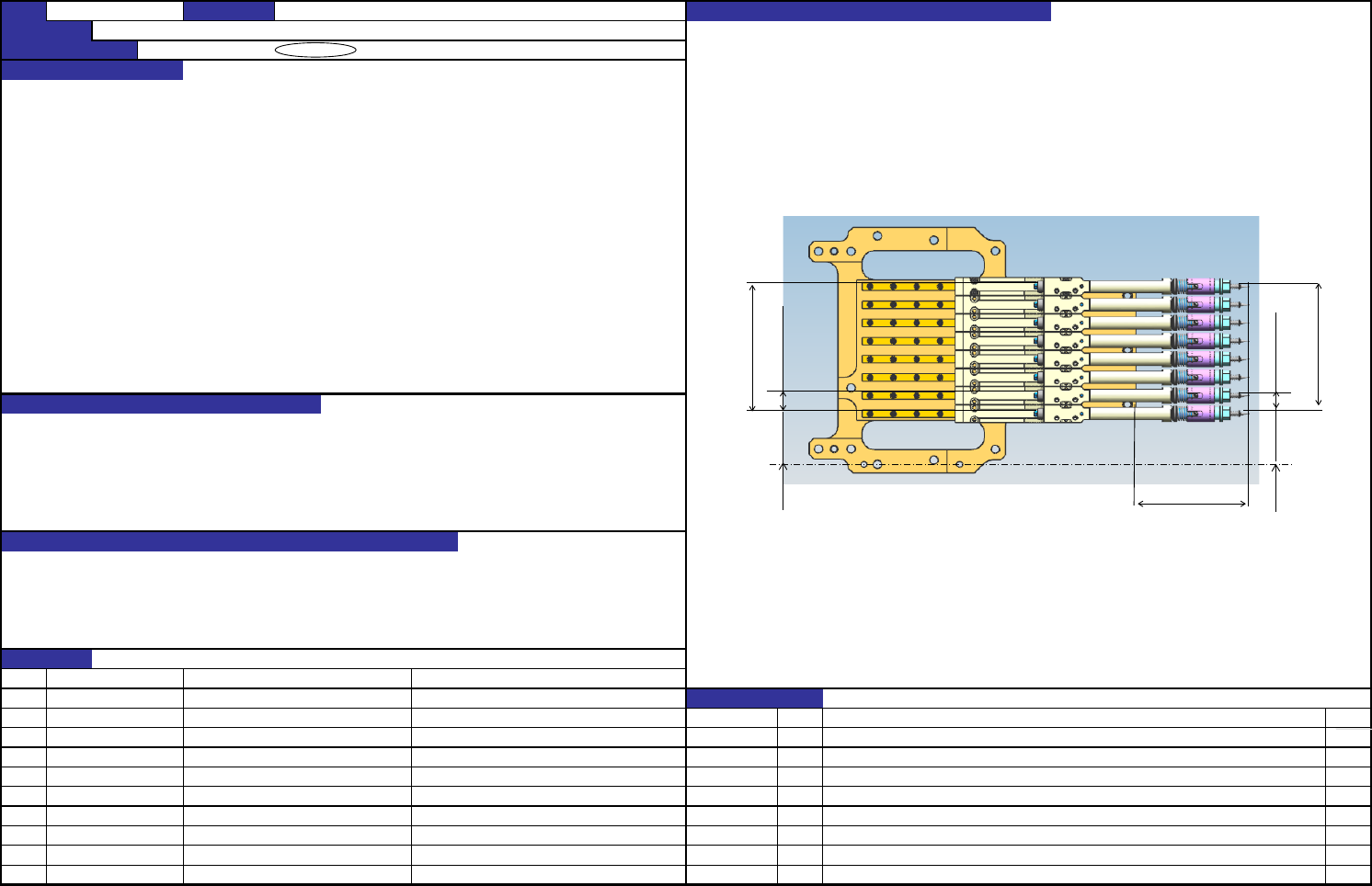

以贴装头托架安装用的2根平行销为基准，测量,3个的ＭＡＸ－ＭＩＮ。
如下图所示，应在治具吸嘴前端距贴装头托架面71.6mm的位置上测量。
37.5是贴装头托架销孔下侧～φ4治具吸嘴、Z滑动轴上侧之间的距离。
调整方法
１．更换零件（贴装头支架）
２．调整后通道轨道的平行，调整贴装头支架和Ｚ滑动架轴芯位置。
大大影响同时吸附时的吸附可靠性。
元件吸附异常
芯片跳起
ＬＡ识别异常
贴装精度恶化
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
功能名称
X方向轴旋转中心
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
以贴装头托架安装用的2根平行销为基准,3个的ＭＡＸ－ＭＩＮ为０．０２ｍｍ以下。
RS-1
装置名称
贴装头
确认方法及调整方法（故障处理方法）
内容
40182825
贴装头支架
变更履历
40182828
Z直线导轨
日期
12±0.010
7×(12±0.010)=84
12±0.010
7×(12±0.010)=84
37.5±0.02
71.6mm
(吸嘴前端基板高度位置)
37.5±0.02
【 2 】- 5
QA表
机种
确认方法

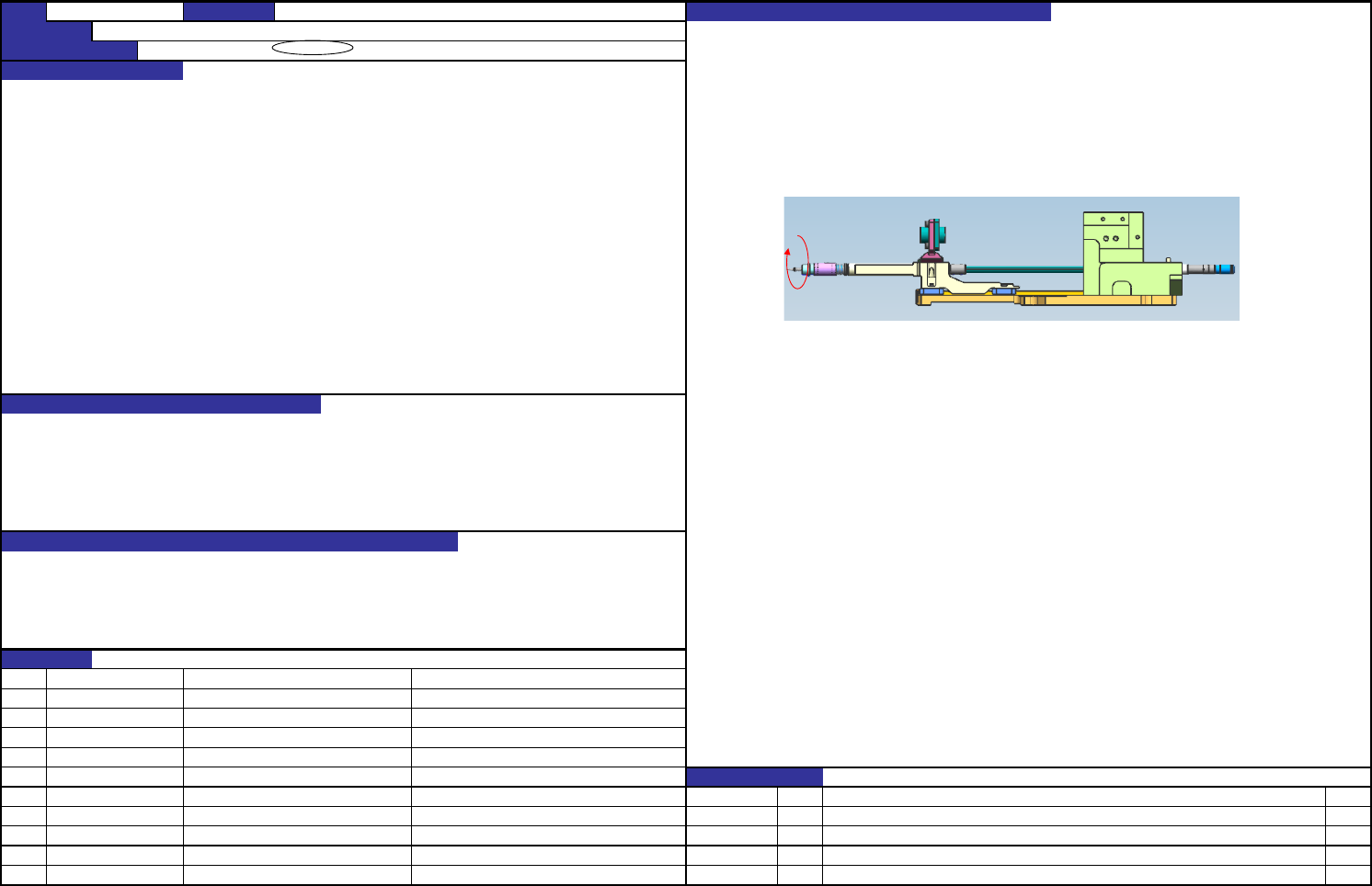

应在转矩计或吸嘴套外周绕上绳子，用棒形测力计测量。（θ皮带组装前）
转矩（转矩标尺）
调整方法
0.0136Nm （0.136kgfcm） 以下 轴承座的装配、调整
滚珠花键的耦合确认
转矩（杆张力）（吸嘴套外周）
1.7N (0.17kgf) 以下
影响θ的稳定时间（稳定特性）。
贴装精度恶化（θ不稳定）
ＮＯ
①
②
③
④
⑤
⑥
ＮＯ． 担当人
⑦
⑧
⑨
⑩
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
功能名称
θ轴转矩
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
RS-1
装置名称
贴装头
确认方法及调整方法（故障处理方法）
内容
变更履历
日期
