RS-1_QA表.pdf - 第36页
【 2 】- 12 QA表 机种 调整方法 向CAL块上移动HMS传感器，拧松3处的螺丝ｃａｐ， 把传感器下面和CAL块上面的距离调整成规格值, 垂直传感器下面和CAL部上面的距离 拧紧螺丝ｃａｐ，进行固定。 → 50±0.2mm ・ 高度测定错误 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ RS-1 装置名称 贴装头 确认方法及调整方法（故障处理方法） 功能名称 HMS传感器高度调整 质量保证类别 功能 ・ 安全性 …

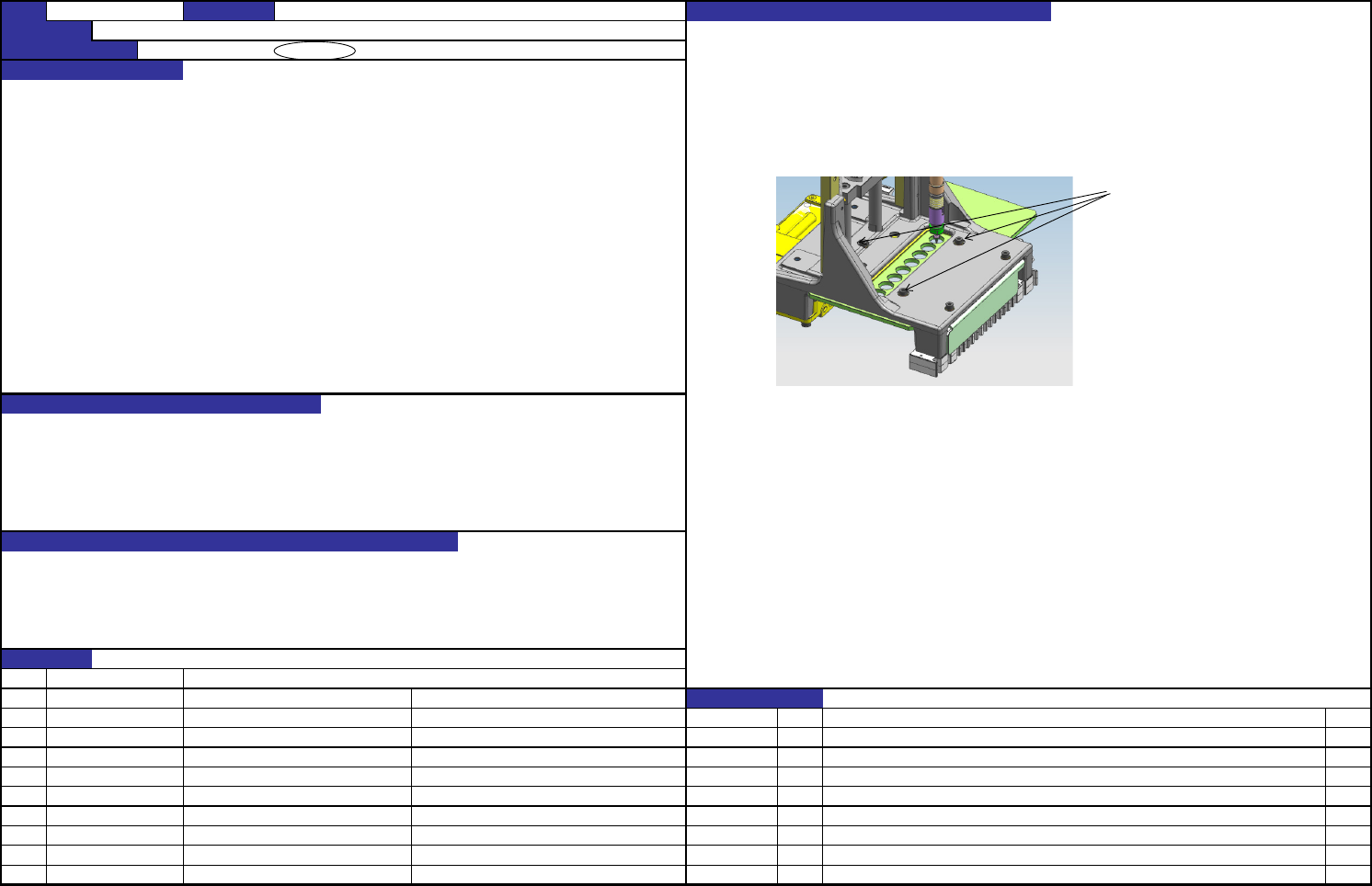

【 2 】- 11
QA表
机种
确认方法
当上下移动Z轴时，确认Z滑动托架不会碰到扩散器的孔。
调整方法
将Z轴上下移动时，Z滑动托架不应与扩散器相碰。
ＮＯ 货号 品名 有关质量特性
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
40182927
LNC120扩散器
变更履历
日期
内容
对象元件
RS-1
装置名称
贴装头
确认方法及调整方法（故障处理方法）
功能名称
扩散器安装位置
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
松开扩散器U和扩散器托架的安装螺丝，调整到Z滑动轴托架上下移动时Z滑动轴托架的外周不会碰到扩散器的孔
边，再用扩散器托架安装螺丝予以固定。
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
螺丝
【 2 】- 12
QA表
机种
调整方法
向CAL块上移动HMS传感器，拧松3处的螺丝ｃａｐ，
把传感器下面和CAL块上面的距离调整成规格值,
垂直传感器下面和CAL部上面的距离 拧紧螺丝ｃａｐ，进行固定。
→ 50±0.2mm
・高度测定错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RS-1
装置名称
贴装头
确认方法及调整方法（故障处理方法）
功能名称
HMS传感器高度调整
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
40129108
HMS电缆组件
变更履历
日期
内容
50±0.2
CAL块上面
螺钉
【 2 】- 13
QA表
机种
调整方法
将L侧的ZA导向滑块（上下）抵住贴装头板组装。
R侧的ZA导向滑块先任其自由。
将L侧ZA导向滑块抵住贴装头板组装。 使用治具插入导轨。
R侧滑块使用治具组装。 在滑动顺畅的状态下固定R侧的ZA导向滑块。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
功能名称
调整ZA轴导向滑块平行度
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
40182923
LM导轨(ML12)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
质量特性(规格调整值)
RS-1
装置名称
贴装头
确认方法及调整方法（故障处理方法）
内容
变更履历
日期
40182878
贴装头板
106±0.1
