【 2 】- 14 QA表 机种 调整方法 将L侧ZA导轨抵住LNC滑动轴托架组装。 组装R侧ZA导轨和LNC滑动轴托架。 将LNC托架抵住导轨组装，以此确保LNC的垂直度。 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 功能名称 LNC直角调整 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值) 这是确保LNC对吸嘴垂直度的作业，因此组装后要用垫隙片确认LNC托架与贴装头板下面…

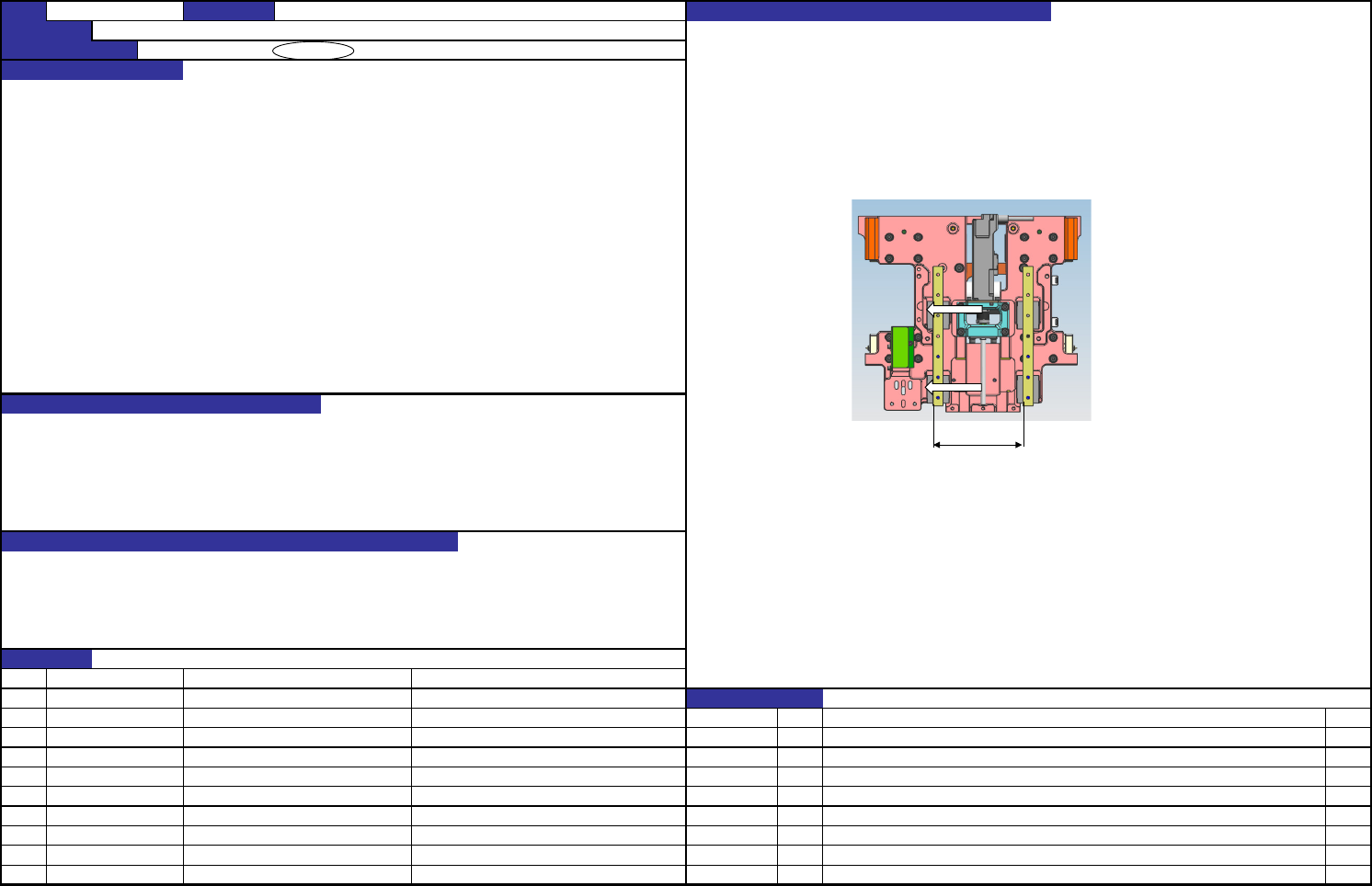

【 2 】- 13
QA表
机种
调整方法
将L侧的ZA导向滑块（上下）抵住贴装头板组装。
R侧的ZA导向滑块先任其自由。
将L侧ZA导向滑块抵住贴装头板组装。 使用治具插入导轨。
R侧滑块使用治具组装。 在滑动顺畅的状态下固定R侧的ZA导向滑块。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
功能名称
调整ZA轴导向滑块平行度
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
40182923
LM导轨(ML12)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
质量特性(规格调整值)
RS-1
装置名称
贴装头
确认方法及调整方法（故障处理方法）
内容
变更履历
日期
40182878
贴装头板
106±0.1

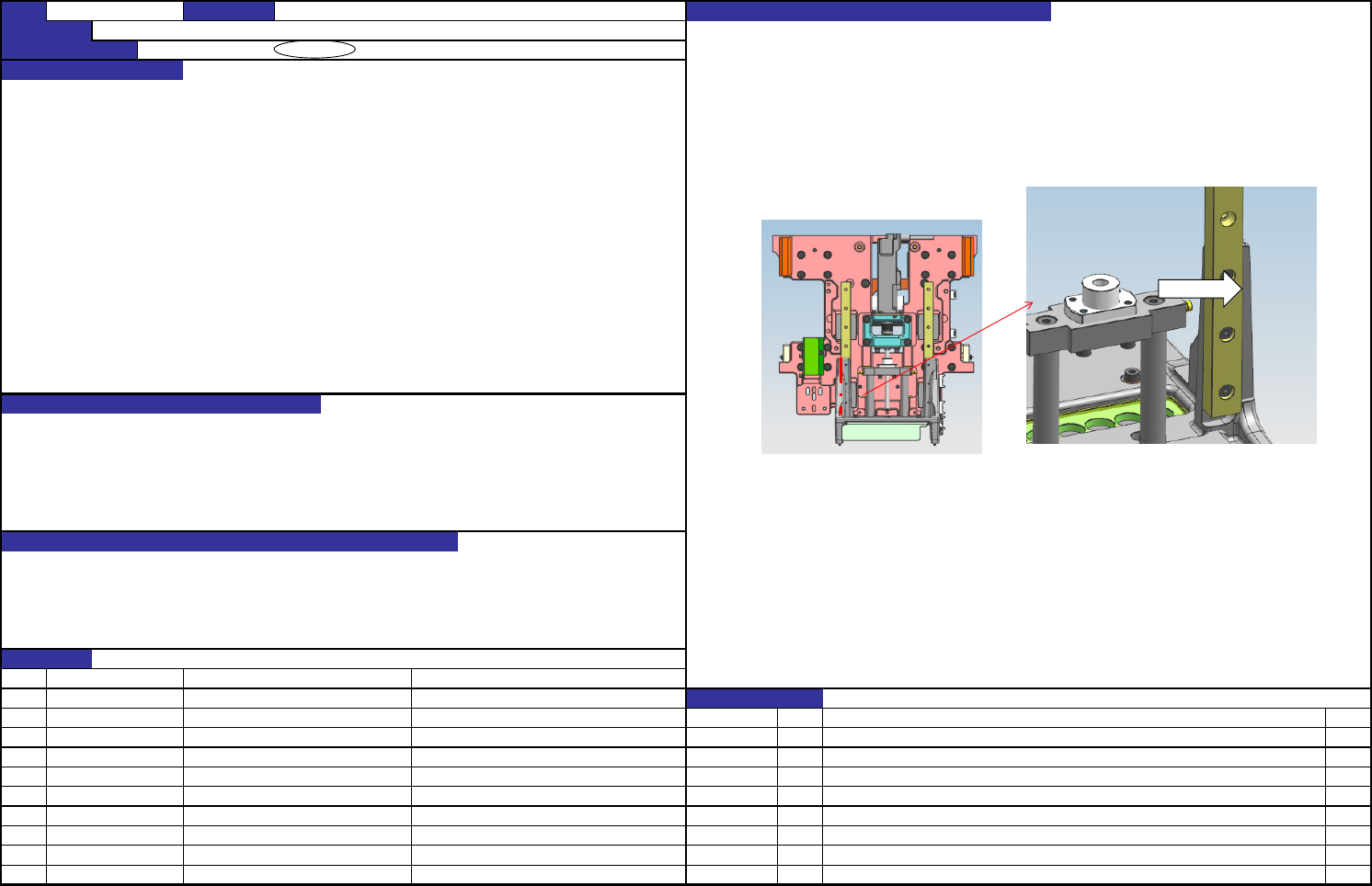

【 2 】- 14
QA表
机种
调整方法
将L侧ZA导轨抵住LNC滑动轴托架组装。
组装R侧ZA导轨和LNC滑动轴托架。
将LNC托架抵住导轨组装，以此确保LNC的垂直度。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
功能名称
LNC直角调整
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
这是确保LNC对吸嘴垂直度的作业，因此组装后要用垫隙片确认LNC托架与贴装头板下面的平行度在0.1mm以内，
当超出规格值时请重新进行调整。
RS-1
装置名称
贴装头
确认方法及调整方法（故障处理方法）
40182923
LM导轨(ML12)
变更履历
40182924
LNC滑动轴托架
日期
内容
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
背面图

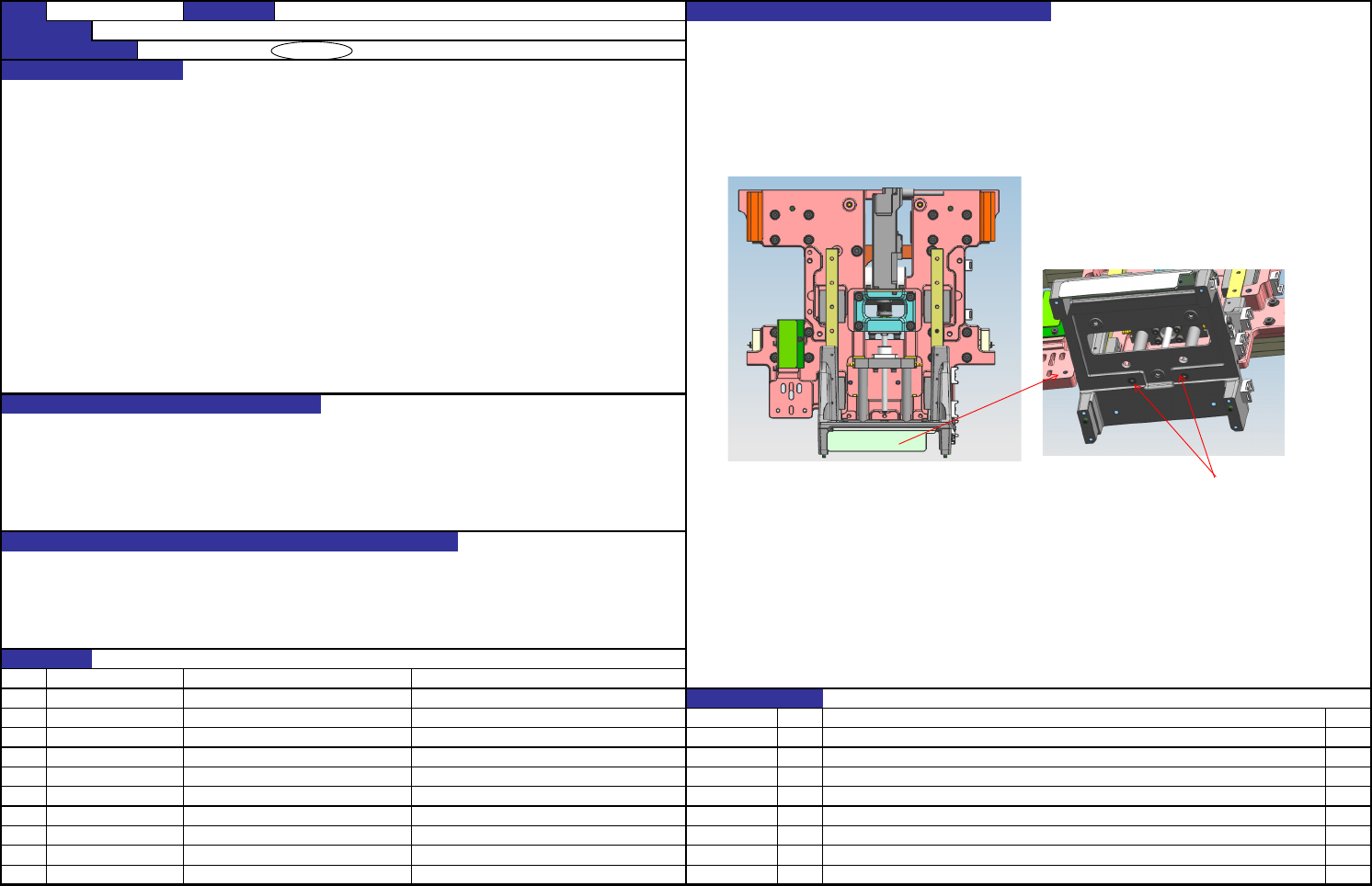

【 2 】- 15
QA表
机种
调整方法
在没有LNC、扩散器的状态下组装LNC滑动轴托架。
确认靠自重会落下。
确认ZA轴滚珠丝杠已定心。 如不会落下，松开LNC滑动轴托架和LNC轴的固定螺丝进行调整。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RS-1
装置名称
贴装头
确认方法及调整方法（故障处理方法）
预想故障（应规格调整值不良而发生的故障）
功能名称
调整ZA轴滚珠丝杠
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
货号
品名
有关质量特性
对象元件
内容
40182920
LNC轴
变更履历
40182924
LNC滑动轴托架
日期
螺丝
下面图
