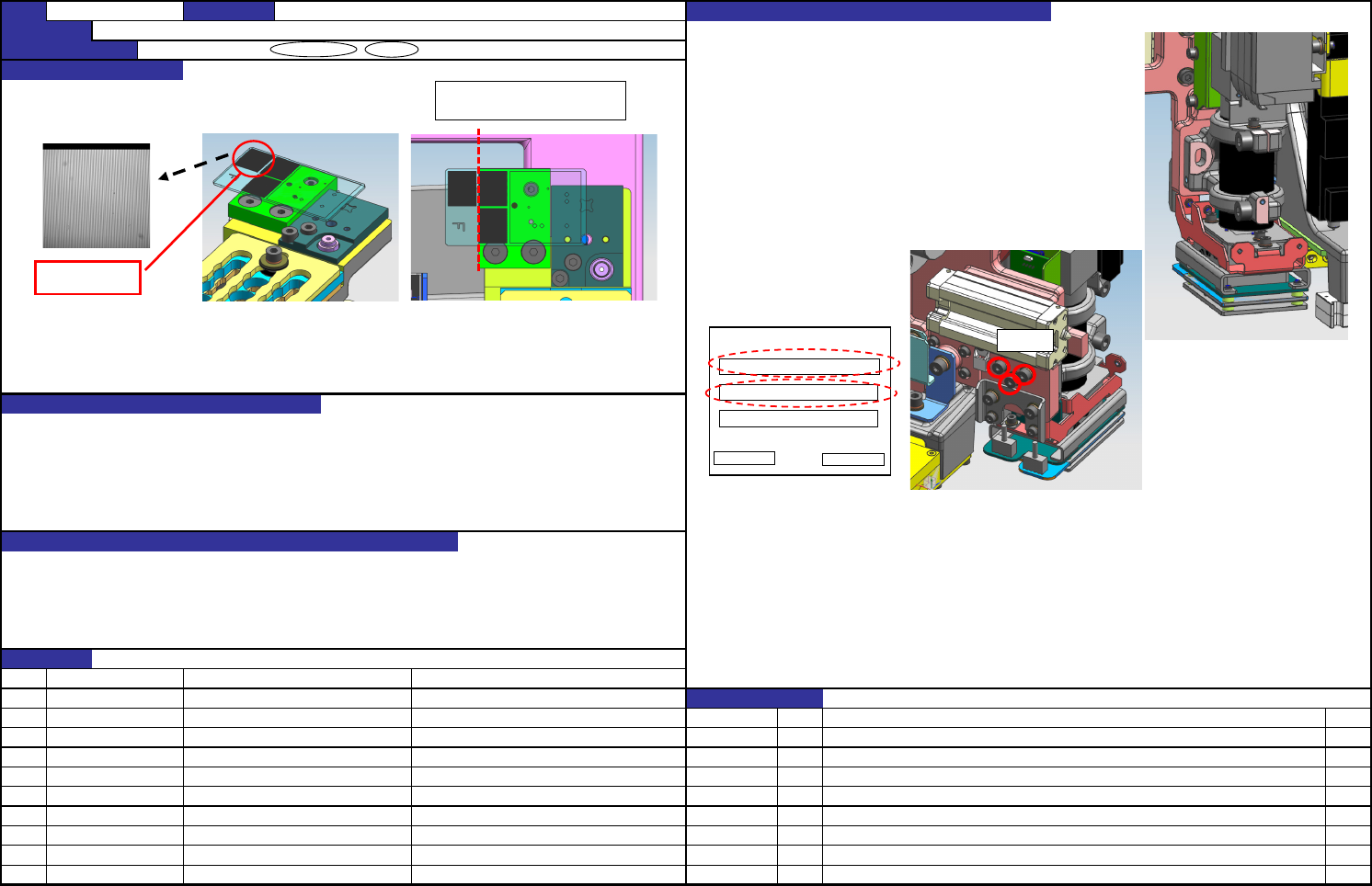

【 3 】- 1
QA表
机种
OCC摄像头焦点调整顺序
1. 把摄像机调节治具具安装在校准块上。
2. 把OCC摄像机移动到摄像机调节治具（手动、自动）。
焦点状态显示 现在值和最大值基本相同 3. 照明用基准照明点亮，启动焦点显示状态。
4. 拧松OCC的组装螺钉3处，上下慢慢移动。
（花大约5秒钟的时间完成最下点→最上点、最上点→最下点的移动）
5. 调整OCC的高度使焦点状态显示的最大值和现在值的值基本相同，
然后固定组装螺钉。(现在值/最大值=90% 以上)
6.
熄灭照明灯，结束焦点状态显示。
・关系到摄像机的识别精度，大大影响贴装精度，元件吸附可靠性。
・使用BOC标记后贴装精度恶化。
・供料器识别精度，演示精度恶化，引起吸附可靠性降低。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RS-1
装置名称
OCC装配
确认方法及调整方法（故障处理方法）
功能名称
摄像机焦点调整
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
货号
品名
有关质量特性
对象元件
内容
40127914
OCC_LENS_ASSY
变更履历
40128108
CAMERA_ADJUST_PLATE
日期
摄像机调节治具
焦距调整使用部位
设置时要将CAL板端面与治具的影线
部端面拉平
最大值： ******
现在值： ******
最小值： ******
OK
CANCEL
调整螺钉

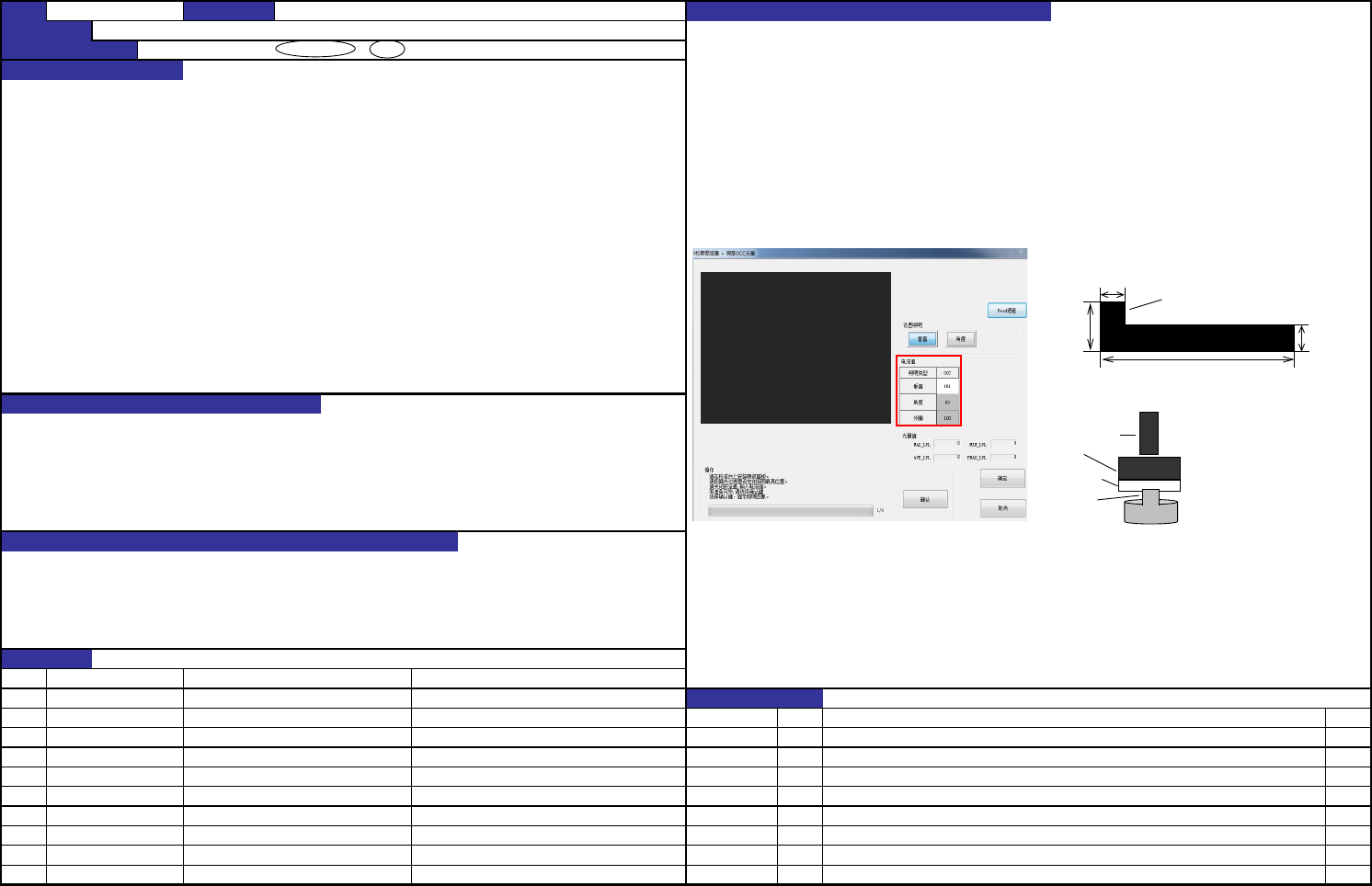

【 3 】- 2
QA表
机种
①手动控制，确认OCC垂直照明和角度照明的亮灯情况。 ※确认所有的OCC。
②确认测定蚀前后的安全护罩是否关闭。
③按照MS参数的指示，把白色陶瓷基板设置到CAL块上。
（角度照明） LGET输出结果 AVE＿LVL ＝ 96～94 ④调整电流值，使AVE＿LVL成为规定值。
（垂直照明） LGET输出结果 AVE＿LVL ＝ 48～45 ⑤调整后测定数次，确认是既定值。
（外圈照明 选项） LGET输出结果 AVE＿LVL ＝ 208～212 计算式：电流值×2＝保存值 ⑥同样地调整所有的OCC垂直照明、角度照明、外圈照明。（※ 外圈照明要在电流值内输入左面的计算结果再进行保存）
（注）白色陶瓷基板使用3个月后应更换新的。（脏污后应及时更换。）
角度照明：电流调整值应为220以下。 （注）在调整照明时为了避免外界光线的影响，请将表面无光泽板置于陶瓷基板的前后以遮蔽外界光线。
垂直照明：电流调整值应为250以下。 （注）如使用遮光用的圆筒，请参照下图设置，OCC的视野中心要与圆筒的中心一致。
BOC标记、IC标记识别时的照明亮度调整影响识别的摄像。
也影响供料标记识别的摄像。
①标记识别精度恶化
②发生标记识别异常
③贴装偏斜
④吸附位置自动修正位置偏斜
⑤吸附率降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RS-1
装置名称
OCC装配
确认方法及调整方法（故障处理方法）
功能名称
照明光量调整（OCC照明）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
货号
品名
有关质量特性
对象元件
内容
E2107998000
陶瓷基板（V002)
40128879
OCC C PCB ASM
LIGHT CONTROL基板的基准电压
变更履历
40128878
OCC A PCB ASM
DC电源输出电压
日期
遮光圆筒的展开图
设置时，将黑色面作为遮光圆
筒的内面，要使A部分沿着白
色漫射体（位于OCC照明下
面）的侧面，并且离前后方向
的中心不超过±5mm。
（左图是从侧面观察的图）
遮光环设置位置
镜头
漫射体
照明
A
25mm
55mm
190mm
25mm
A

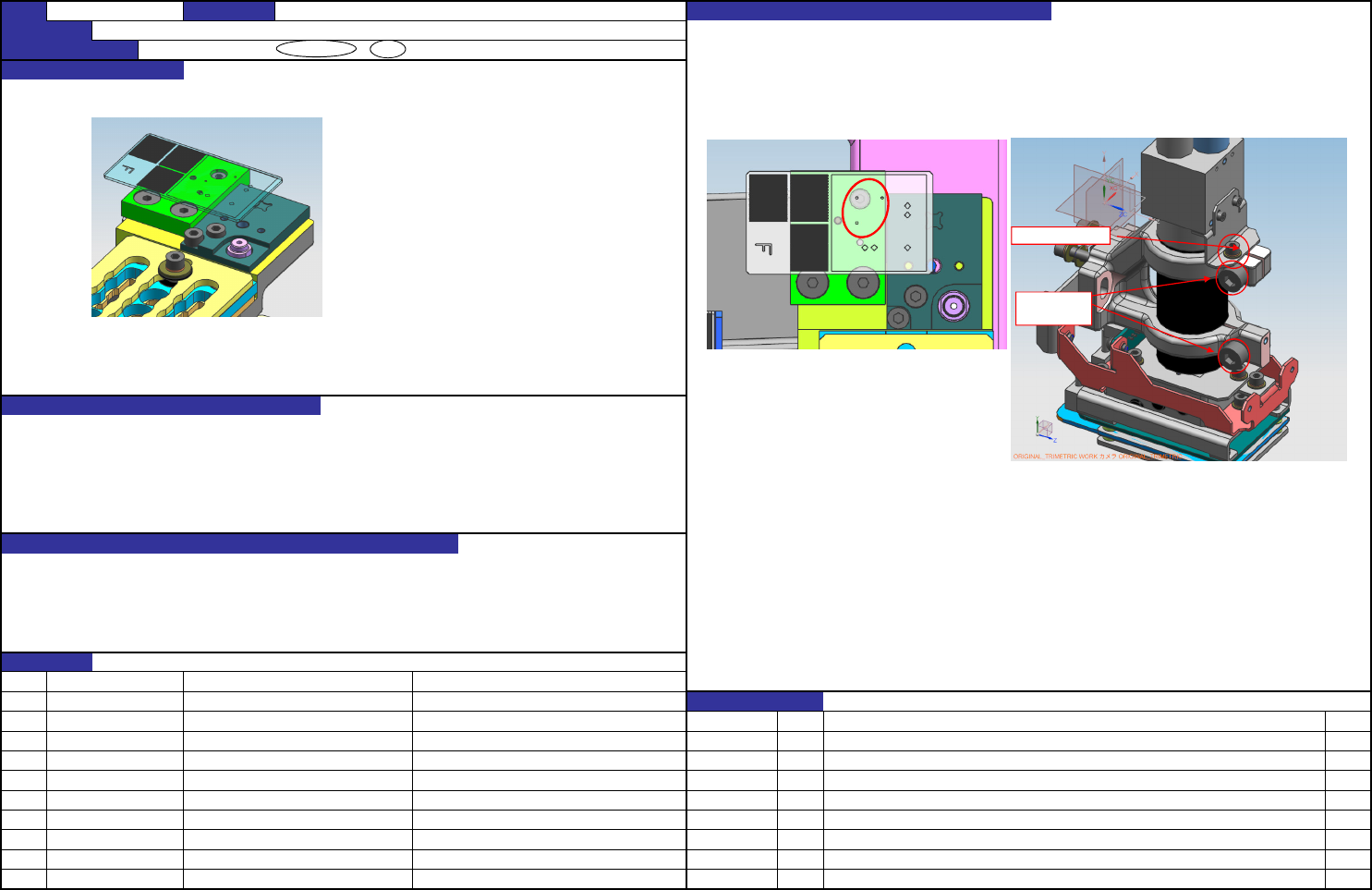

ＭＳ参数调整
QA表
机种
① 执行MS参数的OCC摄像机补偿，确认是否符合规格。
② 如果不符合规格，再次获取，使摄像机调整治具在监视器上显示为正圆，确认和窗口没有接触。
OCC摄像机补偿（角度）=±0.3° 即使如此也无法达到规定值以内时，拧松3处的螺钉进行调整。
输入错误值的情况下，监视器所显示的部品框等会发生倾斜或偏移。
① 标记识别精度恶化
② 发生标记识别异常
③ 监视器所显示的部品框发生倾斜或偏移。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RS-1 装置名称 OCC装配 确认方法及调整方法（故障处理方法）
功能名称 摄像机补偿调整（角度）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
货号 品名 有关质量特性
对象元件
内容
40127911 OCC_LENS_ASSY
变更履历
40128108 CAMERA_ADJUST_PLATE
日期
调整螺丝（微调）
调整螺丝
（大致调整）
【 3 】- 3
