QA表 机种 １．调整传送轨道的平直度时，以传送轨道CA、CB的凸部为基准置放直尺，对齐PWB导轨U。 （有加长传送时使PWB导轨EX 对齐PWB导轨U。） １．传送轨道的组装真直度（PＷＢ导轨U） ： ０．３ｍｍ以内 ２．传送轨道Ｆ、Ｒ间的平行度 ： ０．５ｍｍ以下 ３．传送轨道间的高低差 ： ０．２ｍｍ以内 注意左右方向，把ＰＷＢ内接段和传送皮带的间隙调整为０．２ｍｍ。 ２．确认传送轨道的平行时，测定传送轨道CA、CB两端（A部）以…
QA表
机种
１．松开④螺丝，调整①的前后位置。
１．让马达皮带轮的端面A和马达轴前端面B一致。
２．同步皮带的张力 17.6～21.6Ｎ
２．松开电动机托架Ｃ的固定用内螺纹螺丝，将电动机托架Ｃ向左右移动。
松开电动机固定螺丝，将ＣＥＮＴＥＲ电动机组上下移动。
以上述二种方法将皮带张力调节到合适值，调节时注意不要与
其他零件干渉。
１．决定同步皮带轮的轴方向位置 测定张力时，应使用由尼塔公司制的音波式皮带张力计。
２．顺利地把马达驱动传导到传送皮带。 （Weight=002.5、Widhth=006.0、Span=0093）
１．同步皮带与其它元件相碰。
２．强时：发生异常声音，动作转矩大，马达可靠性低。
弱时：在传送动作发生异常。皮带轮的皮带跳出。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）

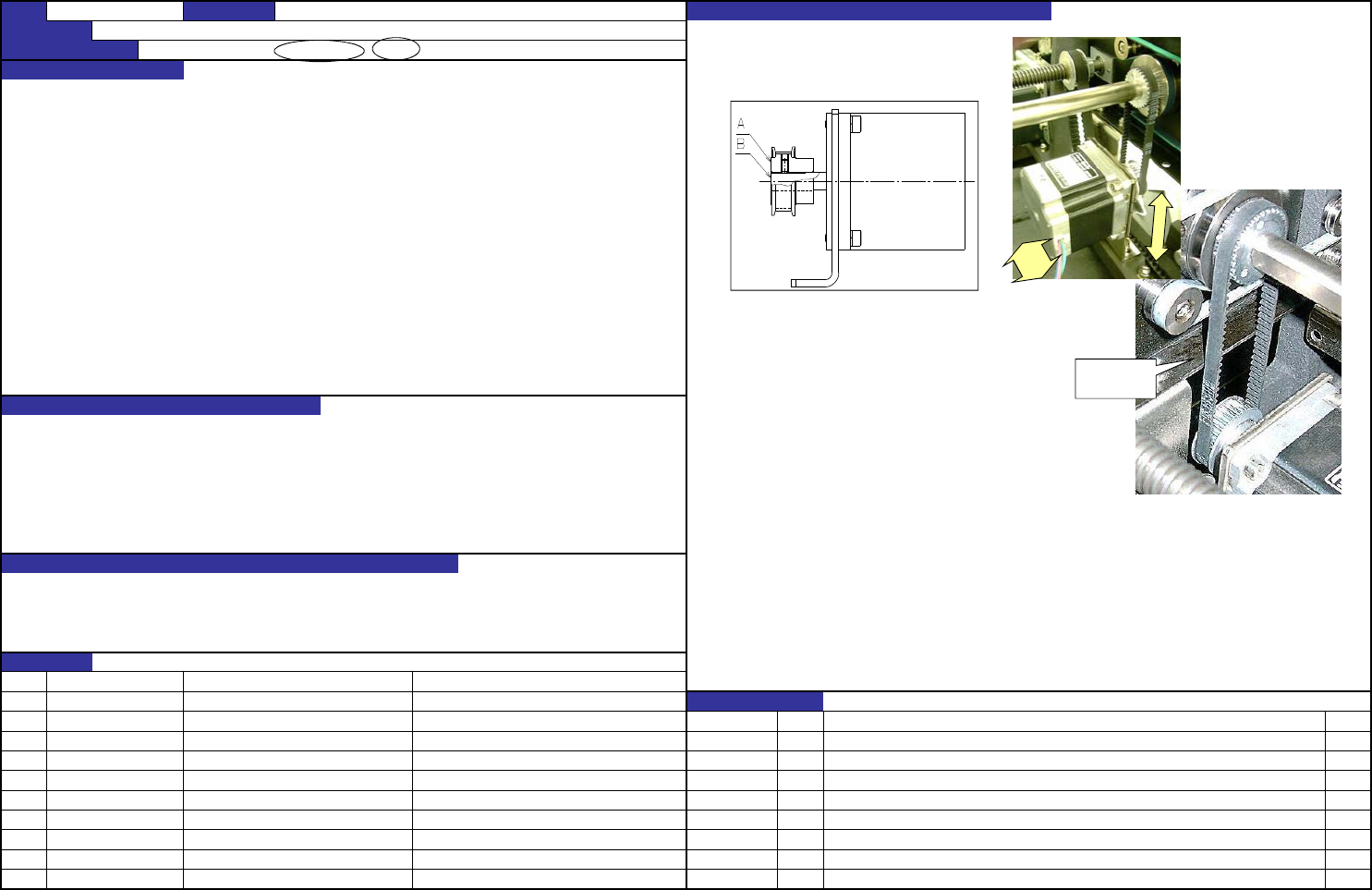

RS-1 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 顺利地传送基板（CENTER马达关系调整）
40158136 2PHASE STEPPING MOTOR
变更履历
40001005 DRIVE_BELT_C（L）
日期
对象元件
货号 品名 有关质量特性
内容
40000870 MOTOR_PULLEY_C
张力测量
位置
【 4 】- 2
QA表
机种
１．调整传送轨道的平直度时，以传送轨道CA、CB的凸部为基准置放直尺，对齐PWB导轨U。
（有加长传送时使PWB导轨EX 对齐PWB导轨U。）
１．传送轨道的组装真直度（PＷＢ导轨U） ： ０．３ｍｍ以内
２．传送轨道Ｆ、Ｒ间的平行度 ： ０．５ｍｍ以下
３．传送轨道间的高低差 ： ０．２ｍｍ以内
注意左右方向，把ＰＷＢ内接段和传送皮带的间隙调整为０．２ｍｍ。
２．确认传送轨道的平行时，测定传送轨道CA、CB两端（A部）以及传送轨道两端（B部）的基板最大，最小宽度。
（有加长传送时在加长部的端部测定。）
１．传送基板时，基板真直地前进。
２．缓冲时顺利传送。 ３．以传送轨道CA、CB的皮带面高度为基准，
将左右的传送轨道高度对齐。
Ｃ尺寸在０．２ｍｍ以内。
１．基板被轨道接头拉住，贴装元件偏斜。
２．传送路中基板被拉出，或跳轨。
３．在高低处，贴装元件偏斜。
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RS-1 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 顺利地传送基板（调整传送轨道）
变更履历
40215079 PWB_GUIDE_U_XL
日期 内容
货号 品名 有关质量特性
40183042 PWB_GUIDE_U
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
'13.1.16 新設
基准
定規
ＰＷＢ导轨Ｕ
止动螺丝
A B
C
传送轨道止动螺丝
【 4 】- 3
QA表
机种
１．在没有施加张力的状态测定皮带长度，移动长孔部的传送皮带轮，让长孔增加０．５％。
１．传送带的适当张力
发生０．５％伸长的张力
举一例说明，传送轨道上的传送皮带上用铅笔等画上距离２００ｍｍ的两个标记。
移动传送皮带，让这两个标记距离２０１ｍｍ。
关于站点部分，注意不要因为施加皮带张力而造成传送带轨道Ｓ隆起。
１．顺利地传送基板
１．强时：传送轨带Ｓ跳起，降低皮带耐久性，促进皮带伸长。
弱时：皮带脱开，输送不稳定
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
货号 品名 有关质量特性
RS-1
40183028 CONVEYOR_BELT_S
对象元件
装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 顺利地传送基板（调整传送带）
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
40113952 CONVEYOR_BELT_C_M
内容
40073709 CONVEYOR_BELT_150
变更履历
日期
40183030 CONVEYOR_BELT_C
注意不要隆起
张力调整位置
张力调整位置
