QA表 机种 １．给贴装头的OCC照相机托架等装上千分表，沿传送轨道Ｆ的基板导轨部朝Ｘ方向移动（Ｙ方向不要移动） 检查传送装置安装得是否平行。 （传送轨道ＦＣ之基板导轨形状凸出的两端部的数值差要符合规格） １．传送装置与Ｘ轴的平行度 ： ０．０５ｍｍ 传送装置整体调整，是旋紧下图Ａ部的螺丝予以固定。 １．确保X轴（贴装头的移动）与传送通道的平行 １．由于贴装头的Ｘ方向的位置，与基板的Ｙ方向的距离发生偏离，贴片位置被打乱。 ＮＯ ① ② …
QA表
机种

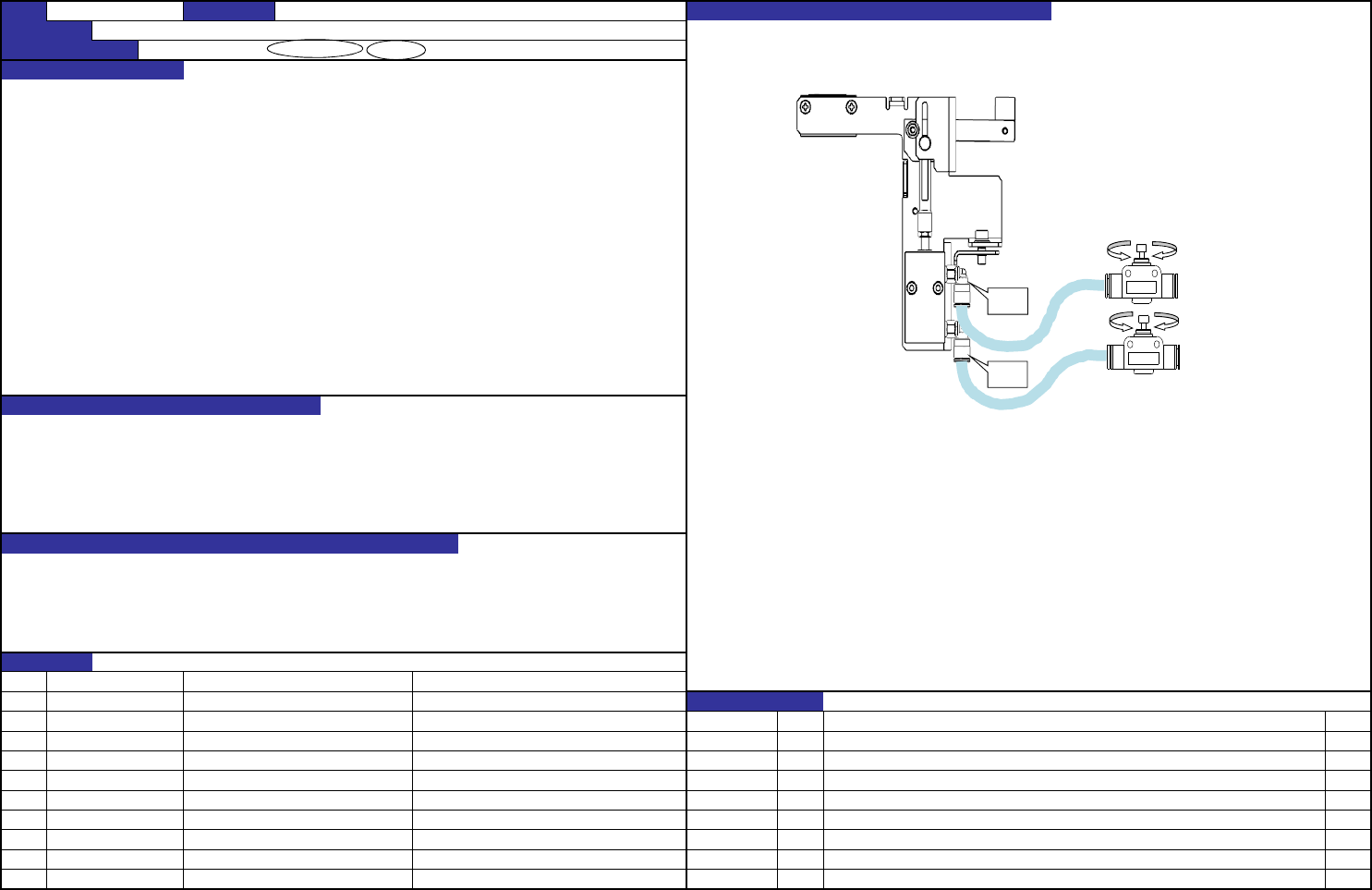

１．调整A侧的速度控制器时，先把螺丝旋紧到全闭，再倒转指定的圈数。
调整后用锁定螺母固定。
１．速度控制器开度：A侧 从全闭到打开2圈。
：B侧 从全闭到打开2圈。
２．限动器板的动作要平稳。
１．使基板限动器以合适的速度动作。 ２．使空气开关ＯＮ／ＯＦＦ，监察限动器板的行动。
２．保持基板限动器的动作速度。防止与其他元件发生干渉。 限动器板支点部分的粘结剂溢出、润滑脂不足。
要注意止动销之导向长孔部的卡顿等。
１．速度慢：基板到达限动器时动作不结束。
速度快：损坏限动器的托架等。可靠性降低。
２．限动器不移动到合适位置，贴片位置发生偏离。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
预想故障（应规格调整值不良而发生的故障）
功能名称 X方向的基板定位（限动器相关）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
RS-1 装置名称 基板传送 确认方法及调整方法（故障处理方法）
对象元件
内容
变更履历
日期
货号 品名 有关质量特性
Ａ侧
Ｂ侧
【 4 】- 9
QA表
机种

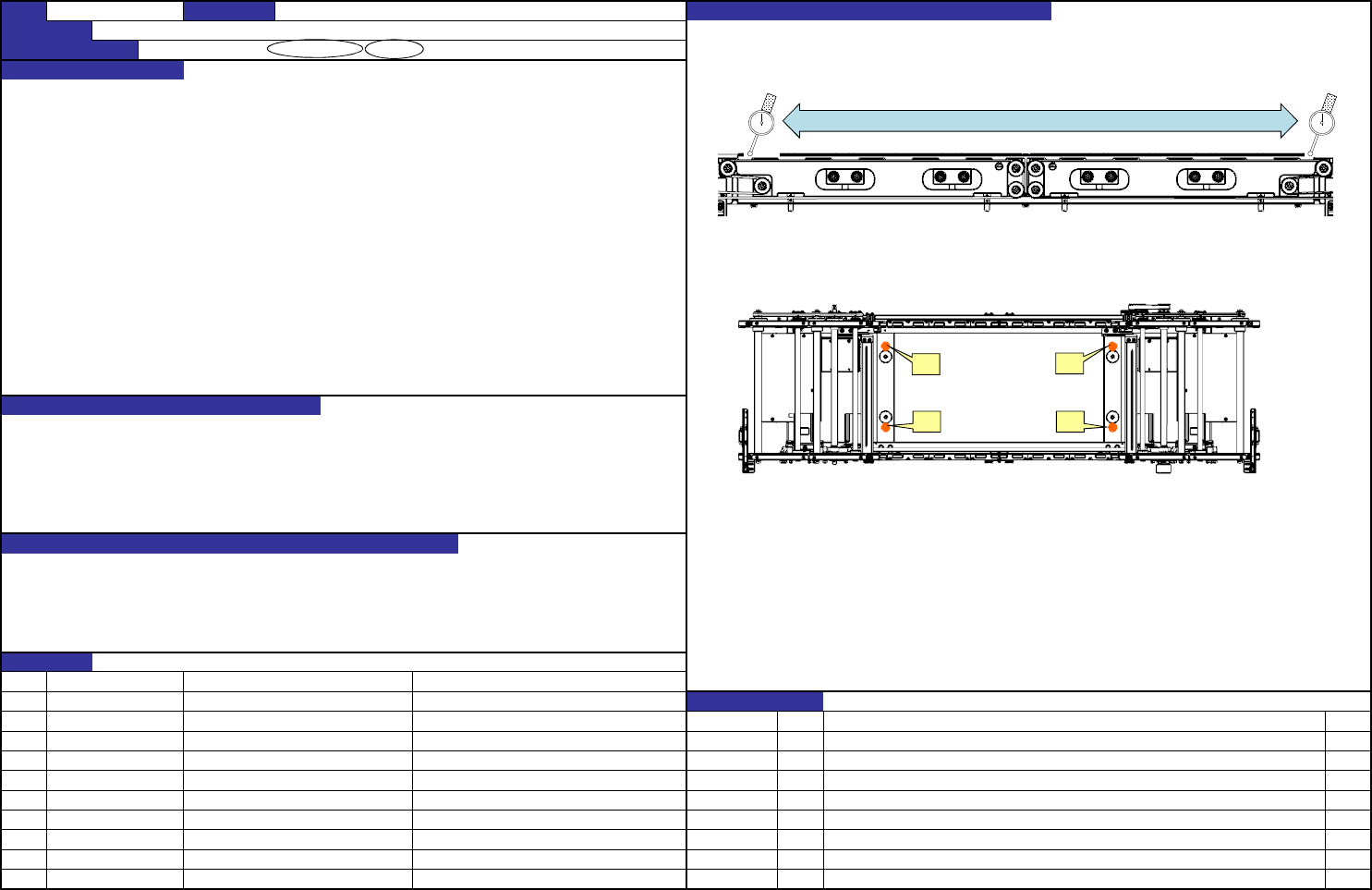

１．给贴装头的OCC照相机托架等装上千分表，沿传送轨道Ｆ的基板导轨部朝Ｘ方向移动（Ｙ方向不要移动）
检查传送装置安装得是否平行。
（传送轨道ＦＣ之基板导轨形状凸出的两端部的数值差要符合规格）
１．传送装置与Ｘ轴的平行度 ： ０．０５ｍｍ
传送装置整体调整，是旋紧下图Ａ部的螺丝予以固定。
１．确保X轴（贴装头的移动）与传送通道的平行
１．由于贴装头的Ｘ方向的位置，与基板的Ｙ方向的距离发生偏离，贴片位置被打乱。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
功能名称 传送通道对X轴的平行
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
RS-1 装置名称 基板传送 确认方法及调整方法（故障处理方法）
对象元件
货号 品名 有关质量特性
预想故障（应规格调整值不良而发生的故障）
内容
变更履历
日期
Ａ
Ａ
Ａ
Ａ
【 4 】- 10
QA表
机种
参照RS-1_QA表 传送停止传感器的设置
设定WAIT1、WAIT2、C-OUT传感器的放大器
１.更改具体设定
２.阈值设定值：－８０％
注 ・新的光纤电缆一定要用附带的刀具截除前端部后，连接到传感器放大器。
（为了使光量稳定）
１.确保传感器的正确检测
２.确保传感器的正常阈值
１.错误检测
２.与上述形成对照，因基板的检出滞后而导致传送错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
功能名称 基板位置的识别（光纤传感器相关）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
RS-1 装置名称 基板传送 确认方法及调整方法（故障处理方法）
内容
40181868 STOP SENSOR CABLE ASM
变更履历
日期
【 4 】- 11
