QA表 机种 调整方法 ①：把确保平面度的标准基板夹紧。 ②：可以在HEAD上安装千分表测定基板上面4角，或者用HmS进行测定。 ③：解除基板的夹紧，再次进行相同部位4角的测定。 ※(夹紧基板时，为了固定，是压入0.5mm夹紧的。 为此，如在夹紧状态下松开轨道，只会向上升而不能下降，所以要解除夹紧。) ④：通过②③已能掌握误差，于是松开传送轨道两端的螺丝进行调整。 （假定②的结果是 +0.10mm,③是 -1.7mm，则调整到 -1.6…
QA表
机种
1. 把平面度有保证的标准基板夹紧。
１．相对于校准块第一标记周围的高度， 2. 将千分表安装在贴装头板上，相对于校准块第一标记周围的高度，基板上面四角的高度要使做到进入规格值内。
夹紧最大尺寸基板时，基板四角的高度应在0.05mm量程以内。
※ 可使用HMS。此时把确保平面度的标准基板夹紧，测定基板上面四角的高度，进行调整。
基板尺寸：650×370 t=4 (XL为650 × 540 t=4) 关于调整方法，请参照下一项“贴装时的基板上面高度2/2”。
１．元件贴装高度基准为校准块，调整基板上面高度决定贴装头元件贴装高度。
１．元件到达基板面的距离过大，元件就不能插到板上，贴装精度降低。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RS-1 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 贴装时的基板上面高度 1/2
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
日期 内容
【 4 】- 18
QA表
机种
调整方法

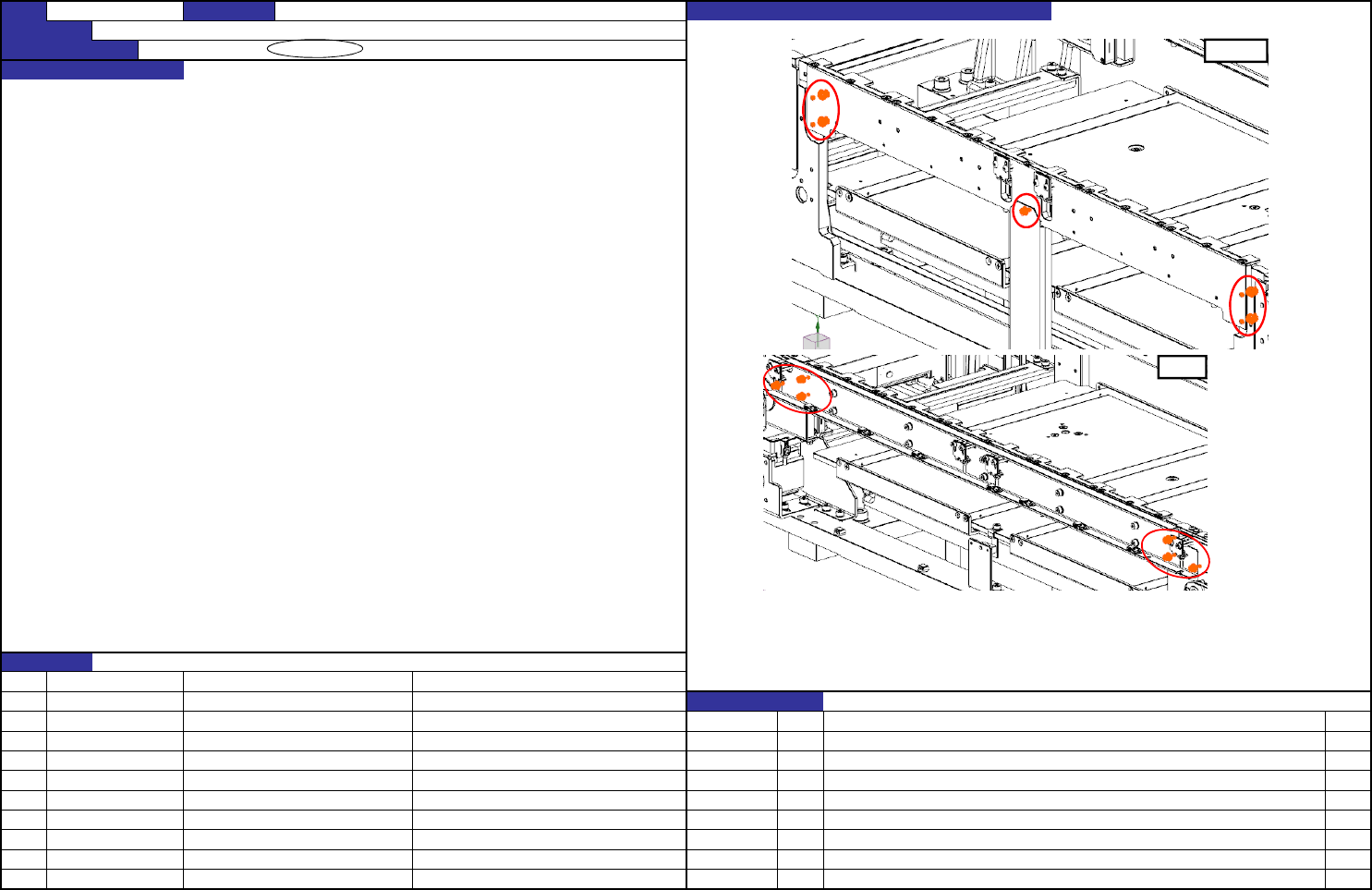

①：把确保平面度的标准基板夹紧。
②：可以在HEAD上安装千分表测定基板上面4角，或者用HmS进行测定。
③：解除基板的夹紧，再次进行相同部位4角的测定。
※(夹紧基板时，为了固定，是压入0.5mm夹紧的。
为此，如在夹紧状态下松开轨道，只会向上升而不能下降，所以要解除夹紧。)
④：通过②③已能掌握误差，于是松开传送轨道两端的螺丝进行调整。
（假定②的结果是 +0.10mm,③是 -1.7mm，则调整到 -1.6mm的高度。）
⑤：调整结束后再次进行测定，确认高度是否处于规格内。
※请进行①～⑤直至符合规格。
注）
・作业结束后，应从新取得MS参数：支撑台偏移。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RS-1 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 贴装时的基板上面高度 2/2
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
・对QA表No.15. 基板钳夹的稳定（支撑台的平面）、16. 基板钳夹的稳定（上限高度的设定）
的支撑台平面度调整・上限高度的设置进行试调整后，一定要进行上述作业。
对象元件
货号 品名 有关质量特性
变更履历
日期 内容
前侧
后侧
【 4 】- 19
QA表
机种

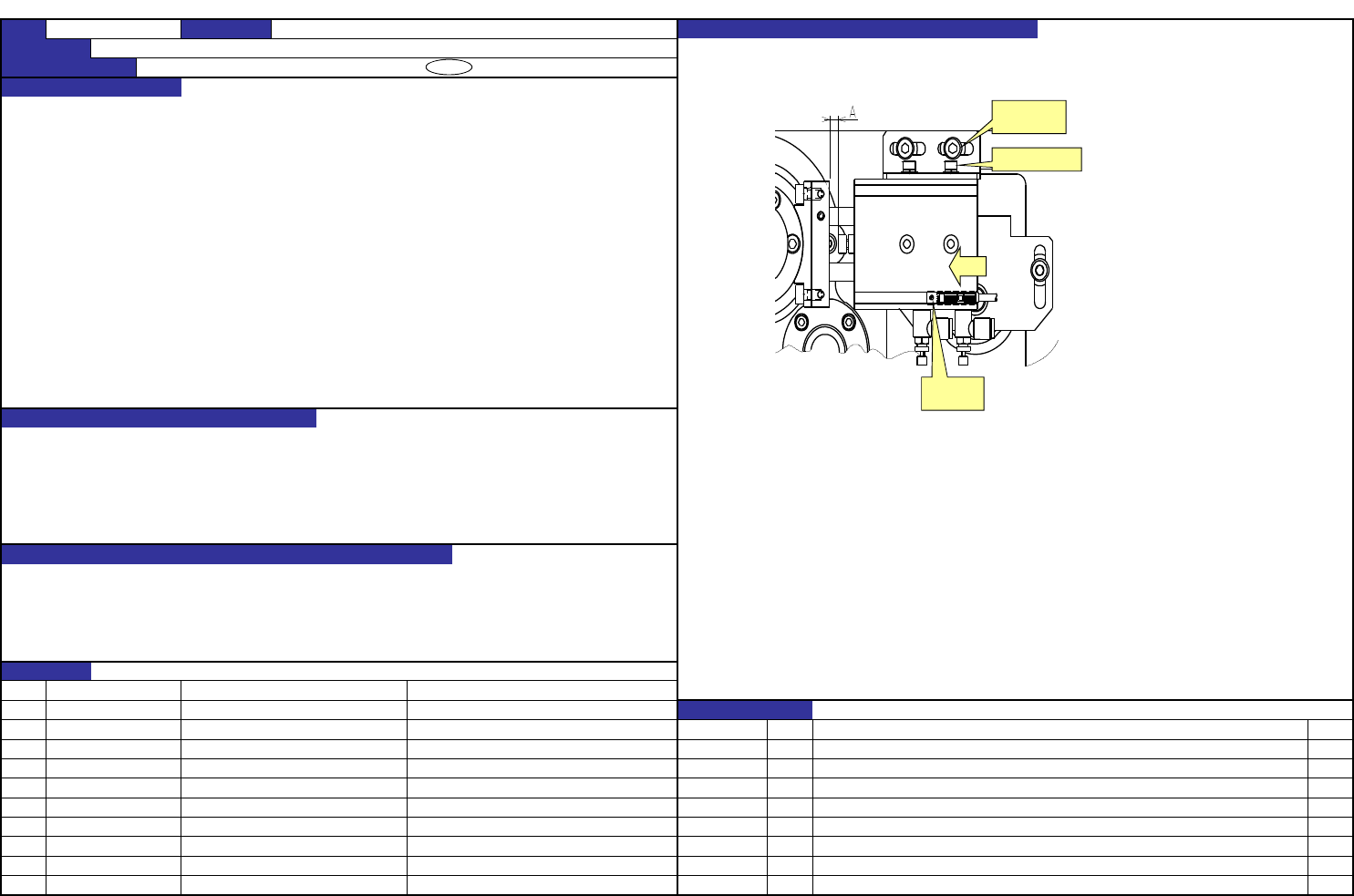

１．在打开空气的状态，拧松BU止动器架固定螺丝进行调整。
拧松气缸固定螺丝，把ＢＵ止动器（橡胶部）的高度调整得与球螺丝的法兰盘外周高度一致。
１．ＢＵ止动器的前后位置在空气ＯＮ的状态，ＢＵ止动器（橡胶部）顶到球螺丝的法兰盘外周的状态，
为图示尺寸５ｍｍ。
２．ＢＵ止动器的锁定传感器位置
从气缸被拉进的状态把传感器向「Ｂ」方向移动，
ＯＮ（ＬＥＤ亮灯）之后，再移动１ｍｍ的位置固定。
※气缸动作时，请确认ＬＥＤ亮灯。
３．速度控制器的调整
再从全闭倒转4圈的位置固定。
１．ＢＵ台上升时，主电源降低等时，保持ＢＵ台的高度。
２．检测ＢＵ止动器（气缸）ＯＮ。 ２．拧松ＢＵ锁定传感器的固定螺丝，调整到符合规格值的位置。
３．调整ＢＵ止动器的动作速度。 ３．拧松速度控制器的螺母，从全闭状态回转指定量，然后用锁定螺母固定。
１．小：空气ＯＦＦ时止动器被解除的时间晚。
大：空气ＯＮ时止动器到达时间晚。
２．不能正确地检测气缸ＯＮ／ＯＦ，错误动作。
３．动作速度快：冲击力变强。止动器到达时间变早。
动作速度慢：ＢＵ台下降时止动器开放晚，动作异常。
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RS-1 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 保持基板钳架状态（BU止动器）【EN】
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
PA150101100 DUAL ROD CYLINDER
变更履历
40092574 BU LOCK SENS ASM
日期 内容
BU锁定
传感器固定
BU止动器架
固定螺丝
气缸固定螺丝
B
