QA表 机种 ・ 转动速度控制器旋钮，把滑板的开闭时间调整成规格值。 （把旋钮从全闭转3圈) ・ 调整后固定旋钮。 ・ 滑三板开闭时间 ・・・ ８０±５msec ・ 滑板移动时间超过规定 ・ 吸嘴更换错误 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 内容 PC010508000 速度控制器 变更履历 日期 货号 品名 有关质量特性 对象元件 预想故障（应规格调整值不良而发生的故障） 功能名称 速度控制器调整 质量保证类…
【 5 】- 1
QA表
机种

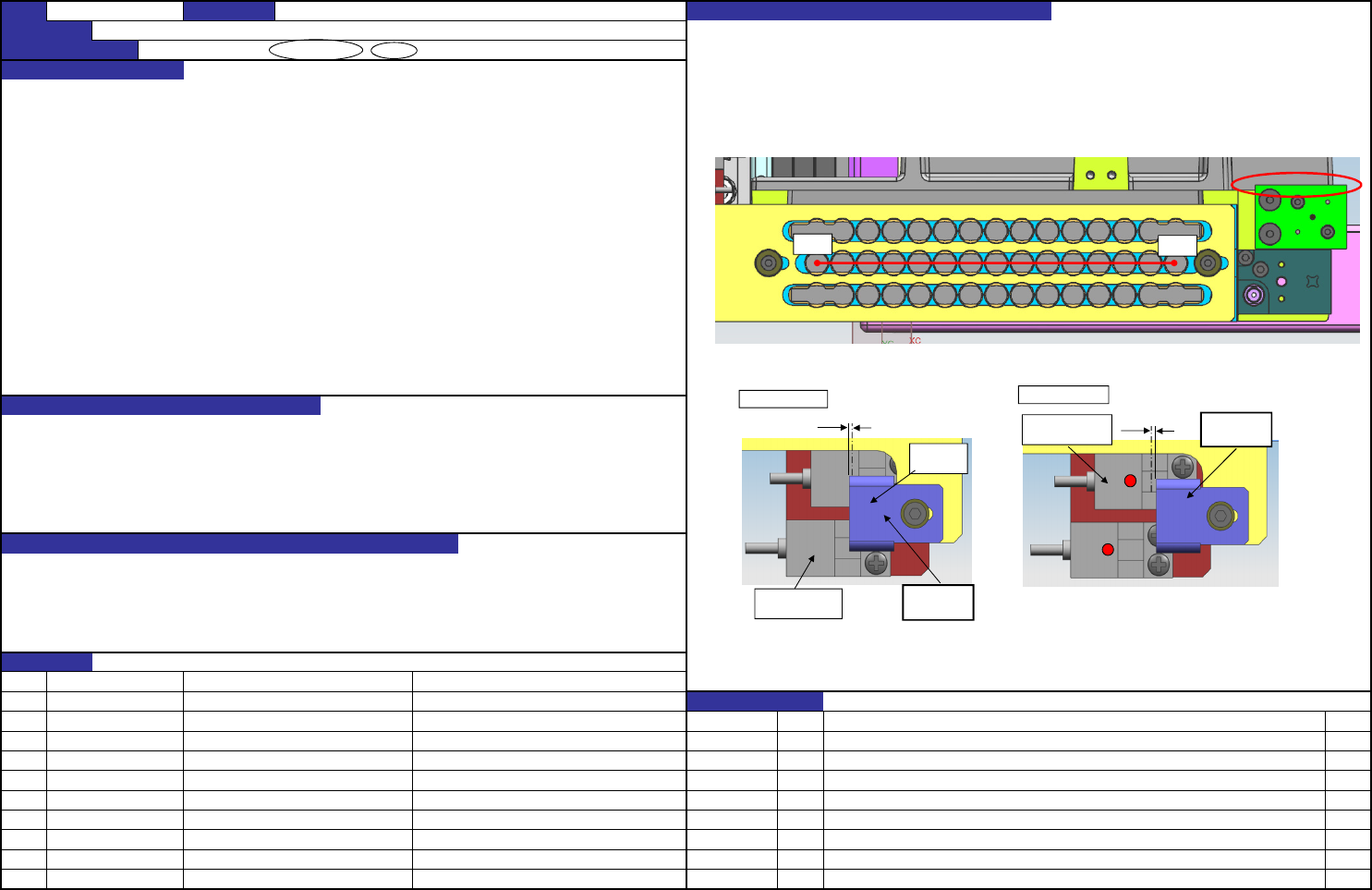

・ 在滑板OPEN、CLOSE的状态，调整传感器配件的位置为左图的规格值，
然后固定。
・ 传感器碰块的固定位置应如下。
・ 如果开和关各自的1mm调整不易做到时，应使碰块稍微倾斜一点进行调整。
打开时→逐渐打开滑板，在LED熄灭之后再进入1mm的地方固定碰块。（参照右图）
关闭时→逐渐关闭滑板，在LED点亮之后再退出1mm的地方滑板应停止。（参照右图）
・ 防止滑板开闭时传感器误检测
・ 滑板移动时间超过规定
・ 吸嘴更换错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RS-1
装置名称
ATC
确认方法及调整方法（故障处理方法）
功能名称
ATC传感器配件调整
质量保证类别
功能・ 安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
内容
40045978
传感器配件
40045503
ATC十字传感器组件
变更履历
40045502
ATC开放传感器组件
日期
QA表
机种

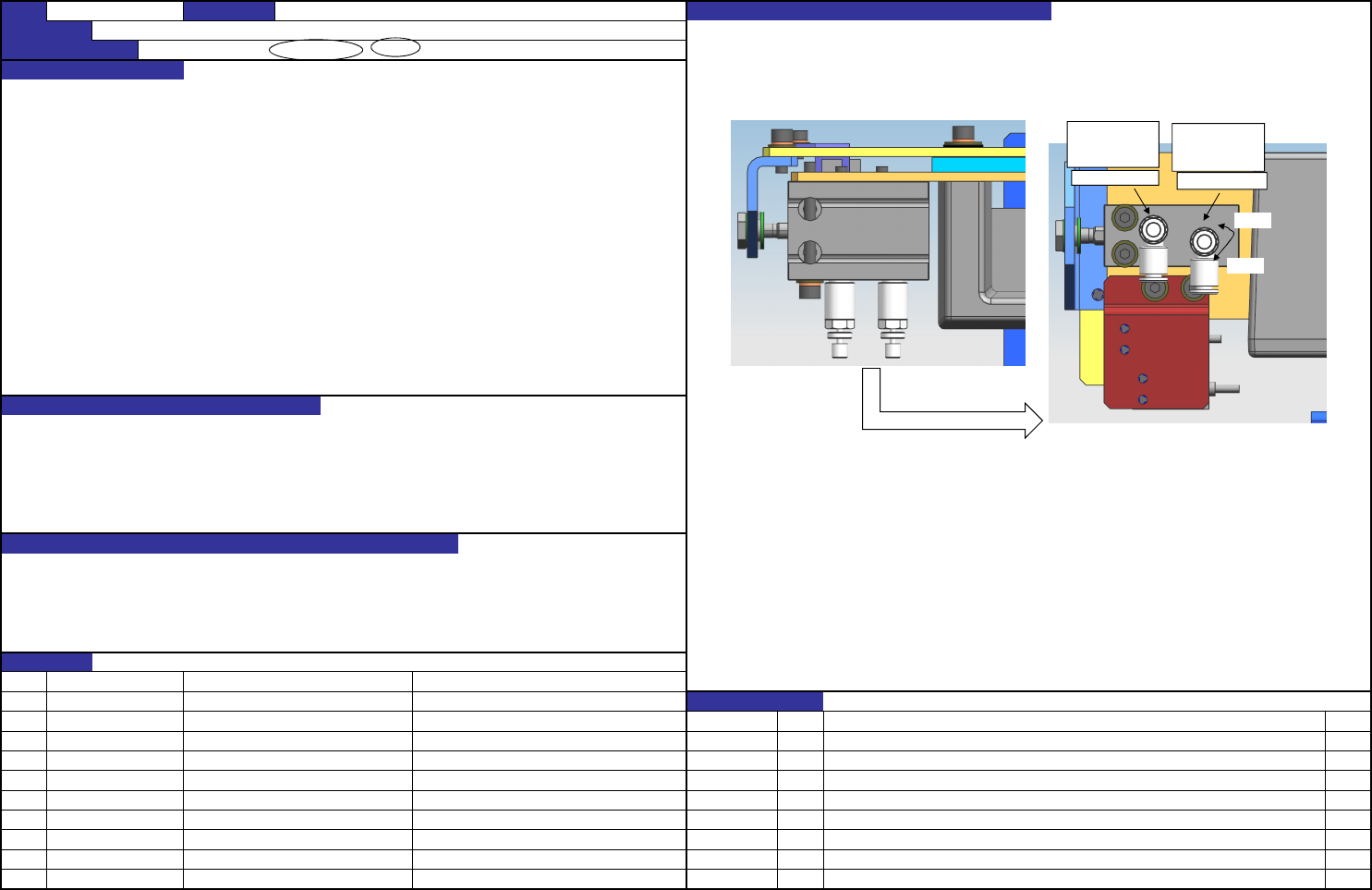

・转动速度控制器旋钮，把滑板的开闭时间调整成规格值。
（把旋钮从全闭转3圈)
・调整后固定旋钮。
・滑三板开闭时间・・・８０±５msec
・滑板移动时间超过规定
・吸嘴更换错误
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
PC010508000 速度控制器
变更履历
日期
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
功能名称 速度控制器调整
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
RS-1 装置名称 ATC 确认方法及调整方法（故障处理方法）
调整CLOSE时间用
调整OPEN时间用
速(開)
遅(閉)
PC01058000
速度控制器
(出口节流)
PC01058000
速度控制器
(出口节流)
【 5 】- 2
QA表
机种
・ATC本体与X轴的平行度・・・±0.05 mm
・CAL板与X轴的平行度・・・±0.1 mm
为了使校准块第1标记与第2标记的位置关系不要大偏离。
对第2标记进行识别时标记不往中心去。
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
・首先，为了达到ATC本体的平行度，在16号、30号插入偏差调整治具，用固定在贴装头上的杠杆千分表接触治具
圆柱面，调整到平行度为±0.05mm，再把ATC底座固定到底座桥架上。
・接着将固定在贴装头上的杠杆千分表接触CAL板的端面（下图），调整CAL板使其平行度达到±0.1mm，再用M5×
14埋头螺钉予以固定。
内容
变更履历
日期
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
功能名称 ATC、CAL板的位置调整
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
RS-1 装置名称 ATC 确认方法及调整方法（故障处理方法）
滑板为OPEN时
LED熄灭之后
再向左1mm
40045502
ATC OPEN传感器
1
40045978
传感器DOG
滑板为CLOSE时
LED亮灯之后
再向右1mm
40045503
ATC CLOSE传感器
1
16
30
【 5 】- 3
