【 5 】- 6 QA表 机种 根据MS参数中的CAL块偏差来取得偏差，调整到组装角度为±0.1°。 ・CAL 块偏差（组装角度） ±0.1° CAL块对X、Y轴的组装角度 取得贴装头偏差时对校准片的吸取有影响。 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 变更履历 日期 内容 对象元件 货号 品名 有关质量特性 RS-1 装置名称 ATC 确认方法及调整方法（故障处理方法） 功能名称 CAL块偏差 质量保证类别 功能…
【 5 】- 5
QA表
机种
在没有空气的状态下进行ATC滑板的开闭，此时的工作负载应为1.0kgf以下。
如在规格以外时，请从新确认各滑动部的装配。
防止滑动部磨损
滑动不良
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RS-1
装置名称
ATC
确认方法及调整方法（故障处理方法）
功能名称
ATC工作负载
质量保证类别
功能・ 安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
货号
品名
有关质量特性
对象元件
内容
变更履历
日期
按下滑动角铁部时要为
1.0kgf以下。
【 5 】- 6
QA表
机种
根据MS参数中的CAL块偏差来取得偏差，调整到组装角度为±0.1°。
・CAL块偏差（组装角度） ±0.1°
CAL块对X、Y轴的组装角度
取得贴装头偏差时对校准片的吸取有影响。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
变更履历
日期
内容
对象元件
货号
品名
有关质量特性
RS-1
装置名称
ATC
确认方法及调整方法（故障处理方法）
功能名称
CAL块偏差
质量保证类别
功能・ 安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）

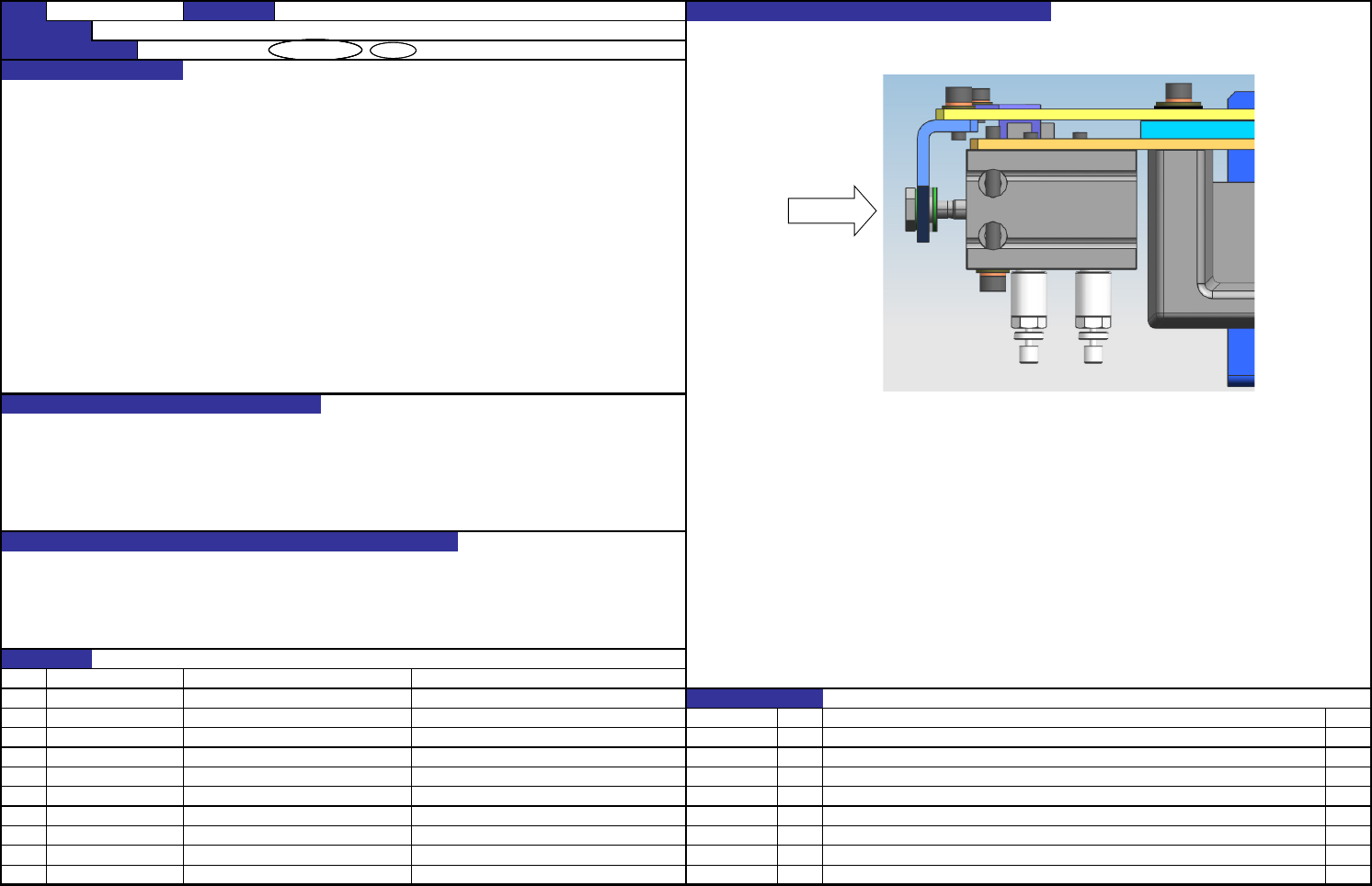

QA表
机种
往复均以从全闭到打开约45°的状态为调整开始位置，一面确认动作和速度一面进行微调。

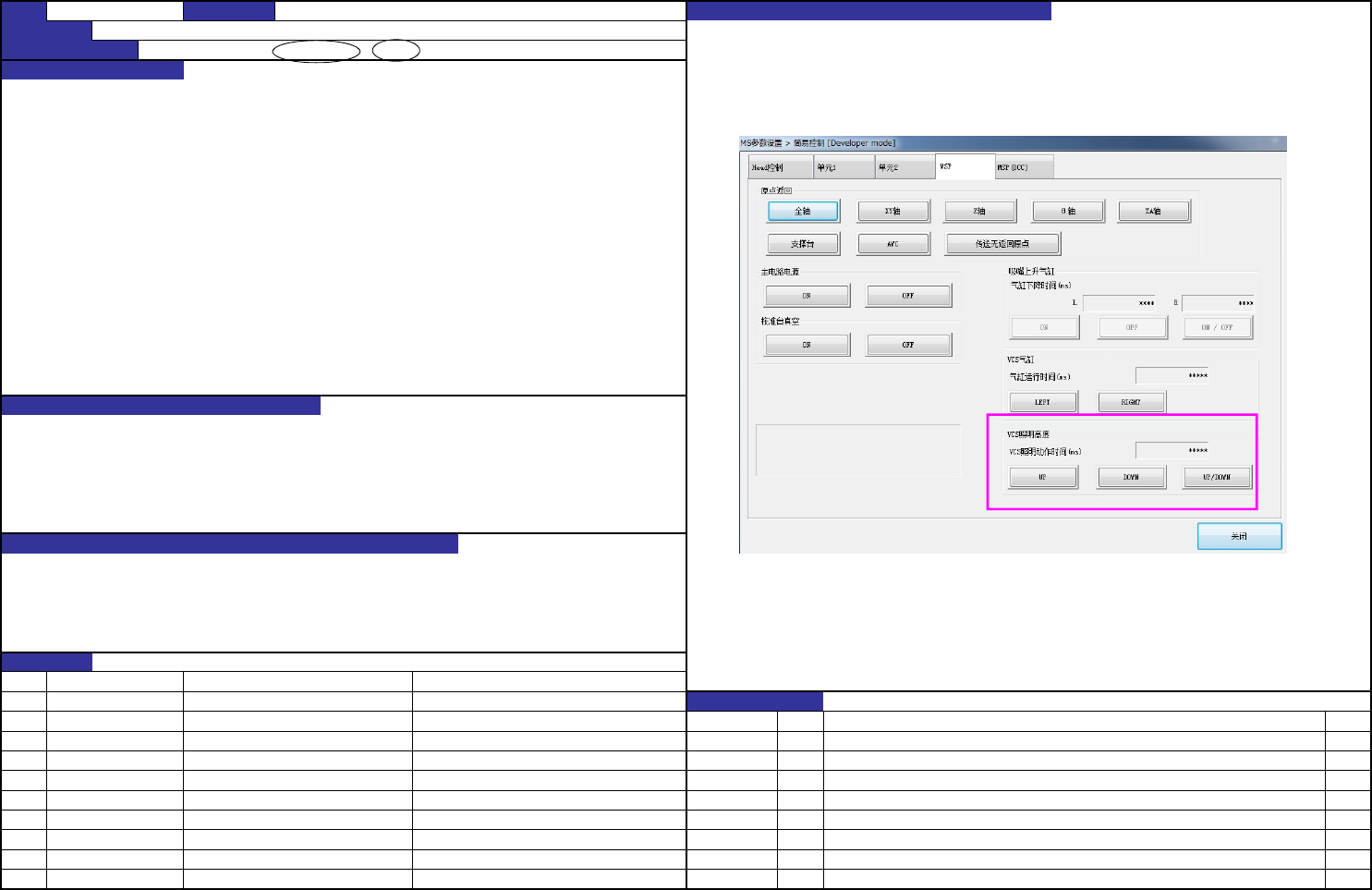

MS参数设置→简易控制→MSP
选购件VCS的照明高度调整气缸要调整到气缸平稳地动作。
不应有卡顿、极端的碰撞等。
调整值大致标准
上升 ： 150±10ms
下降 ： 150±10ms
照明装置升降动作的速度
识别不良
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
确认方法及调整方法（故障处理方法）
功能名称 调整速度控制器（照明高度）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
RS-1 装置名称 VCS
变更履历
日期 内容
货号 品名 有关质量特性
