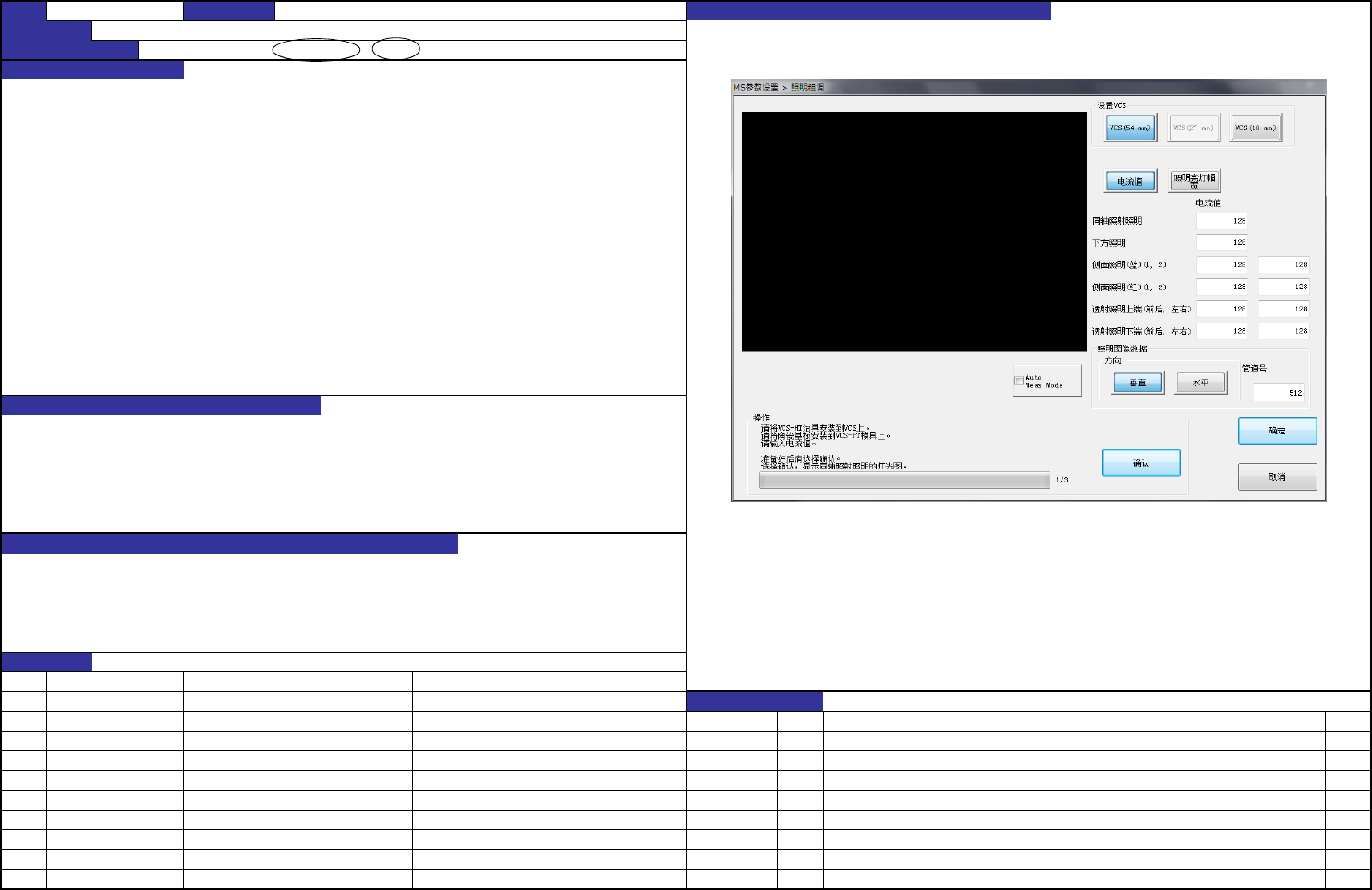

＜ＭＳ参数 ＶＣＳ光亮粗整调画面＞
【 6 】- 2
QA表
机种
※ 同轴、下方、旁侧（VCS/SVCS通用）
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
变更履历
日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
确认方法和调整方法（故障处理方法）
货号 品名 有关质量特性
对象元件
RS-1 装置名称 VCS 确认方法及调整方法（故障处理方法）
功能名称 VCS/S-VCS照明调整 ②
１．２ 下方照明(粗调整)
① 在调整的VCS上安装VCS模具，安装VCS模具板D。
② 请选择MS参数的“VCS参数”→“VCS/SVCS照明粗调”。
③ 请选择“下方照明”的电流值。
④ 用照明图数据设定“水平方向”，管道号： 512（54mm、27mm）、1024（10mm）。
⑤ 选择了确认之后，在视觉监视器上显示照明图，请确认是否在MAX_LVL为130±2（54mm）、120±2（27mm、
10mm）的范围内。
⑥ 如果在范围外时，变更“下方照明”的电流值照明图。
⑦ 如果在范围内时，不变更“下方照明”的电流值，取得10次照明图，请确认所有的MAX_LVL在范围内。
※在自动取得模式生效时，对⑤～⑦的操作顺序以30次为限进行重复，如进入调整值内就正常结束，如在30次以内
还不能处于调整值内则显示错误。显示错误时，请再次以自动取得模式执行。
１．３ 红侧照明(粗调整)
① 在调整的VCS上安装VCS模具，安装VCS模具板D。
② 请选择MS参数的“VCS参数”→“VCS/SVCS照明粗调”。
③ 在“设定VCS”项目，选择调整的VCS种类。
④ 请选择“侧面照明（红）”左测（第1段）的电流值。
⑤ 用照明图数据设定“垂直方向”，管道号： 512（54mm、27mm）、1024（10mm）。
⑥ 选择了确认之后，视觉监视器上显示照明图，请确认是否是在MAX_LVL为230±2（54mm）、65±2
(27mm、10ｍｍ）的范围内。
⑦ 如果在范围外时，变更“侧面照明（红）1”的电流值，重新取得照明图。
⑧ 如果在范围内时，不变更“侧面照明（红）1”的电流值，取得10次照明图，确认所有MAX_LVL
在范围内。
⑨ 请选择“侧面照明（红）”右侧（第2段）的电流值。
⑩ 用照明图数据设定“垂直方向”，管道号： 512（54mm、27mm）、1024（10mm）。
⑪ 选择了确认之后，视觉监视器上显示出照明图，请确认在MAX_LVL为230±2（54mm）、
100±2（27mm、10mm）的范围内。
⑫ 如果是范围外时，变更“侧面照明（红）2”的电流值，请重新取得照明图。
⑬ 如果是范围内时，不变更“侧面照明（红）2”的电流值，取得10次照明图，请确认所有MAX_LVL
都在范围内。
※在自动取得模式生效时，对⑥～⑧、⑪～⑬操作顺序以30次为限进行重复，如进入调整值内就正常结
束，如在30次以内还不能处于调整值内则显示错误。显示错误时，请再次以自动取得模式执行。(⑨、
⑩请手动执行)
１．粗调整
１．１ 同轴照射照明(粗调整)
① 在调整的VCS上安装VCS模具，安装VCS模具板D。
② 请选择MS参数的“VCS参数”→“VCS/SVCS照明粗调”。
③ 在“设定VCS”项目，选择调整的VCS的种类。
④ 选择“同轴照射照明”的电流值。
⑤ 在照明图上设定为“垂直方向”，管道号： 512（54mm、27mm）、1024（10mm）。
⑥ 选择确认之后，显示视觉监视器照明图，确认是否在MAX_LVL在120±2（54mm、27mm）、105±2（10mm）的范围
内。
⑦ 如果在范围外时，变更“同轴照射照明”的电流值，请重新取得照明图。
⑧ 如果在范围内时，不变更“同轴照射照明”的电流值，取得10次照明图，确认所有的MAX_LVL在范围内。
※OP为高分辨率VCS
※在自动取得模式生效时，对⑥～⑧的操作顺序以30次为限进行重复，如进入调整值内就正常结束，如在30次以内
还不能处于调整值内则显示错误。显示错误时，请再次以自动取得模式执行。
VCS/S-VCS光量粗调整规格值的公差为【VCS：±2 or ±3】、【S-VCS：±10】。
下述调整方法中记载的规格值是VCS的规格值（公差：±2 or ±3）。
如果是S-VCS，因规格值（公差：±10）不同，请注意。
并且，用S-VCS时需要光量粗调整的是27mm高析像度摄像机、10mm高析像度摄像机，而54mm摄像机则不需要。
【 6 】- 3
QA表
机种
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
对象元件
日期
货号 品名 有关质量特性
内容
变更履历
RS-1 装置名称 VCS 确认方法及调整方法（故障处理方法）
功能名称
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
确认方法和调整方法（故障处理方法）
VCS/S-VCS照明调整 ③
１．４ 蓝侧照明(粗调整)
① 在调整的VCS上安装VCS模具，安装VCS模具板D。
② 请选择MS参数的“VCS参数”→“VCS/SVCS照明粗调”。
③ 在“设定VCS”项目，选择调整的VCS种类。
④ 请选择“侧面照明（蓝）”左测（第1段）的电流值。
⑤ 用照明图数据设定“垂直方向”，管道号： 512(54mm、27mm）、1024（10mm）。
⑥ 选择了确认之后，视觉监视器上显示照明图，请确认是否是在MAX_LVL为155±3（54mm）、55±2（27mm、10mm）
的范围内。
⑦ 如果在范围外时，变更“侧面照明（蓝）1”的电流值，重新取得照明图。
⑧ 如果在范围内时，不变更“侧面照明（蓝）1”的电流值，取得10次照明图，确认所有MAX_LVL在范围内。
⑨ 如果是STD，请将调整过的电流值乘以2倍再输入。
注） 不能用电流值进行调整时，请将照明亮灯范围从50改为25再从新调整电流值。（仅VCS）
⑩ 请选择“侧面照明（蓝）”右侧（第2段）的电流值。
⑪ 用照明图数据设定“垂直方向”，管道号： 512（54mm、27mm）、1024（10mm）。
⑫ 选择了确认之后，视觉监视器上显示出照明图，请确认在MAX_LVL为120±3（54mm）、155±2（27mm、10mm）
的范围内。
⑬ 如果是范围外时，变更“侧面照明（蓝）2”的电流值，请重新取得照明图。
⑭ 如果是范围内时，不变更“侧面照明（蓝）2”的电流值，取得10次照明图，请确认所有MAX_LVL都在范围内。
⑮ 如果是STD，请将调整过的电流值乘以2倍再输入。
注） 不能用电流值进行调整时，请将照明亮灯范围从50改为25再从新调整电流值。（仅VCS）
※在自动取得模式生效时，对⑥～⑧、⑫～⑭的操作顺序以30次为限进行重复，如进入调整值内就正常结束，如在30次
以内还不能处于调整值内则显示错误。显示错误时，请再次以自动取得模式执行。(⑨、⑩、⑮请手动执行)
