QA 表 机种 确认方法 1. 安装治具，在其上面放工字平尺。 2. 在 LM 导轨的滑块上设置带有千分表的磁力表架。 • 左侧 LM 导轨的平直度： 20 μ m 3. 安装工字平尺，使得 LM 导轨两端的千分表值为 “0” 。 4. 确认 LM 导轨的全行程中平直度为 20 μ m 。 调整方法 1. 按上述工序安装工字平尺。 2. 调整到 LM 导轨全行程中的平直度为 20 μ m 。 Ｙ坐标有关Ｘ坐标位置的偏斜，影响Ｘ方向的贴装…

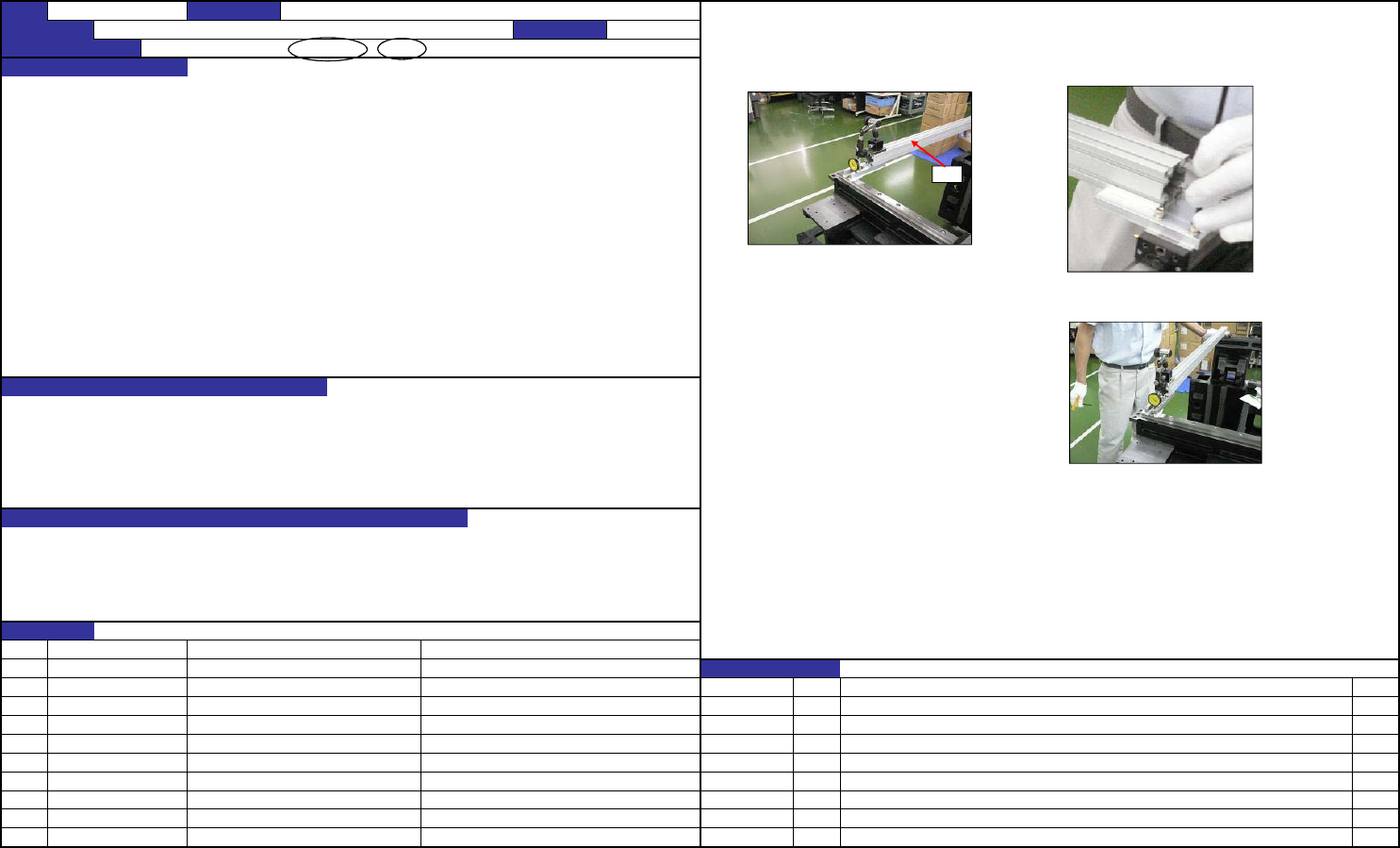

QA表
机种
确认方法
1. 将带有千分表的磁力表架设置在下侧LM导轨的滑块上。
2. 使千分表触及上侧LM导轨之上面，在此状态下移动第1步设置好的滑块，确认全行程中平行度为20μm。
•
上侧LM导轨对下侧LM导轨的平行度：20μm
•
从下侧轨道基准面（下面）到上侧轨道基准面（上面）的距离：137±0.1mm
调整方法
（作为替代，也可以是从下侧轨道基准面（下面）到上侧轨道下面的距离：122±0.1mm）
2. 调整到LM导轨全行程中的平行度为20μm。
Ｘ坐标有关Ｙ坐标位置的偏斜，影响Ｙ方向的贴装精度。
与Ｘ轴ＬＭ导轨所受的負荷有关，严重影响到Ｘ轴ＬＭ导轨的损坏或寿命的降低。
１．贴装精度的恶化
２．Ｘ方向移动时发生异常声音
３．Ｘ轴ＬＭ导轨损坏及寿命降低
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
质量特性(规格调整值)
1. 导轨两端附近的位置进行调整，要使下侧轨道基准面（下面）到上侧轨道基准面（上面）的距离为
137±0.1mm（作为替代，也可以是下侧轨道基准面（下面）到上侧轨道下面的距离：122±0.1mm）。
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
功能名称
X轴LM导轨的平直度、平行（2）
编制日期
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
RS-1
装置名称
ＸＹ装置
确认方法及调整方法（故障处理方法）
变更履历
内容
40182754 SHS15_L1070
对象元件
货号 品名 有关质量特性
40190238 X_AXIS_FRAME
日期
上侧
下侧
上侧
下侧
122±0.
1
137±0.
1
【 1 】-2
QA表
机种
确认方法
1. 安装治具，在其上面放工字平尺。
2. 在LM导轨的滑块上设置带有千分表的磁力表架。
•
左侧LM导轨的平直度：20μm 3. 安装工字平尺，使得LM导轨两端的千分表值为“0”。
4. 确认LM导轨的全行程中平直度为20μm。
调整方法
1. 按上述工序安装工字平尺。
2. 调整到LM导轨全行程中的平直度为20μm。
Ｙ坐标有关Ｘ坐标位置的偏斜，影响Ｘ方向的贴装精度。
与Ｙ轴ＬＭ导轨所受的負荷有关，严重影响到Ｙ轴ＬＭ导轨的损坏或寿命的降低。
１．贴装精度（Ｘ方向）的恶化
２．Ｙ方向移动时发生异常声音
３．Ｙ轴ＬＭ导轨损坏及寿命降低
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RS-1
装置名称
ＸＹ装置
确认方法及调整方法（故障处理方法）
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称
Y轴LM导轨的平直度、平行（1）
编制日期
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
对象元件
内容
40215101 Y_LM_GUIDE_XL_RS
日期
40182753 SHS20_L1404
变更履历
货号 品名 有关质量特性
治具
工字平尺
【 1 】-3
QA表
机种
确认方法
1. 将治具放在右侧LM导轨上，在其上面设置带有千分表的磁力表架，与左侧的LM滑块固定。
2. 将千分表抵住右侧LM导轨的基准面（内侧）并移动X轴装置，确认全行程中平直度为20μm。
•
右侧LM导轨对左侧LM导轨的平行度：20μm
调整方法
1. 按上述工序安装千分表。
进行调整时，用来固定基准侧（前侧）LM导轨的第1颗螺丝应处于固定状态。
2. 调整到LM导轨全行程中的平行度为20μm。
Ｙ坐标有关Ｘ坐标位置的偏斜，影响Ｘ方向的贴装精度。
与Ｙ轴ＬＭ导轨所受的負荷有关，严重影响到Ｙ轴ＬＭ导轨的损坏或寿命的降低。
１．贴装精度（Ｘ方向）的恶化
２．Ｙ方向移动时发生异常声音
３．Ｙ轴ＬＭ导轨损坏及寿命降低
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
功能名称
Y轴LM导轨的平直度、平行（2）
编制日期
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
RS-1
装置名称
ＸＹ装置
变更履历
内容
40215101 Y_LM_GUIDE_XL_RS
货号 品名 有关质量特性
40182753 SHS20_L1404
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
日期
冶具
【 1 】-4
