【 7 】- 9 QA表 机种 确认真空泵用电磁开关的度盘已为如下设置。 确认已为如下设置。 稳定电流的度盘调整值：3.6A 稳定电流的度盘调整值：3.6A ・ 进行温度、电流的监视，防止真空泵流入过电流。 ・ 真空泵异常发热或烧坏。 ・ 真空泵用电磁开关跳闸，真空泵频繁停止。 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ RS-1 装置名称 电气 确认方法及调整方法（故障处理方法） 功能名称 真空泵用电磁开关的度盘调整…
【 7 】- 8
QA表
机种
·ADC输入电压的调整（VR1的调整）
·ADC输入电压：（压力传感器输出电压×0.8）±0.01V
1. 空气压力测量电路的系数调整，直接与真空压力的测量值有关。
1. 因空气压力值异常而引起吸附、贴装动作异常的发生。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RS-1
装置名称
电气
确认方法及调整方法（故障处理方法）
功能名称
E BANK RELAY电路板VAC传感器等级
质量保证类别
功能・ 安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
40128876
E BANK RELAY PCB ASM
ＤＣ电源输出电压的调整
变更履历
日期
内容
* 用电路板单体进行调整的情况下
（需要的东西：电压表、＋24V电源）
① 请另行准备DC24V的电源，供电时使CN15的1、2或3脚为“+”，4、5或6脚为“-”。
② 将
2.500V±0.005V
的基准电压外加到进行调整的传感器外部输入脚（CN6的2脚）上。
③ 一边用电压表观测ADC输入测试端子(TE4)，一边旋转调整用VR(VR1)，把电压值调整为
2.00V±0.01V
。
* 用整机进行确认/调整的情况下
（需要的东西：电压表、装置主体、把测试脚TE6和CN6的2脚相连接的夹具）
① 将CN15与主机连接，使CN6处于插头拔掉状态。其他的插头插上也可以拔掉也可以。
② 把线路板上的+3.3V(TE6)连接到进行调整的外部输入脚（CN6的2脚）上，然后进行电压测量用测试端子
(TE1)。（约为+3.3V。把在这里测量的电压作为『Vsens』。）
③ 一边用电压表观测ADC输入测试端子(TE4)的电压，一边旋转调整用VR(VR1)，把电压值调整为
(Vsens×0.8)±0.01V
。
注１
: 用电路板单体进行调整时，DC24V电源电压应为24V±0.1V。如果用整机，
应在DC电压的确认/调整之后进行。
注２: 用电路板单体进行调整时，外加基准电压源应在DC24V电源通电之后，或者同时。
注３: 测定以及基准电压源的GND应使用测试端子TE5。
注４: 调整完成的旋钮(VR1)应涂铁赭土。
【 7 】- 9
QA表
机种

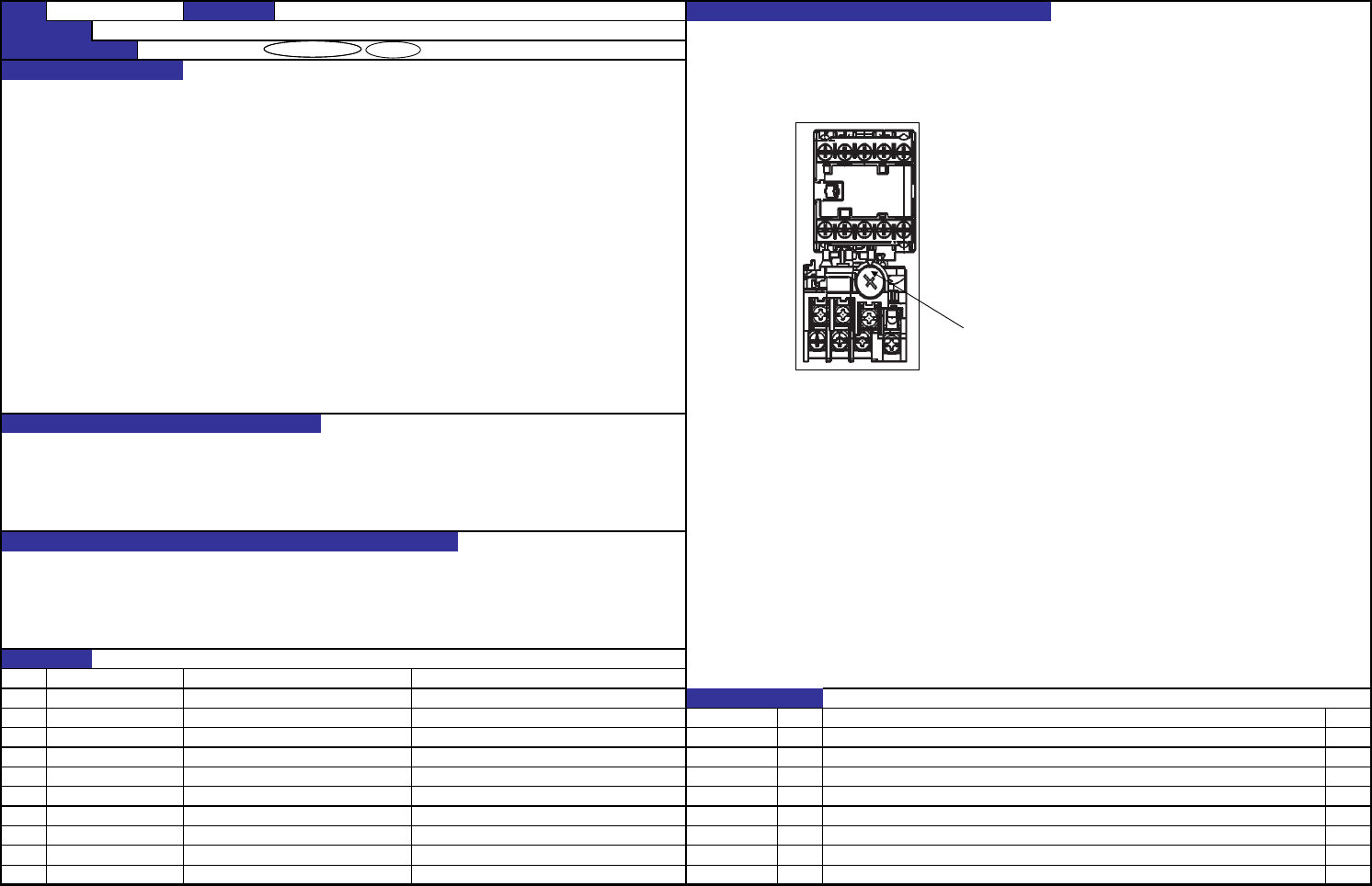

确认真空泵用电磁开关的度盘已为如下设置。
确认已为如下设置。
稳定电流的度盘调整值：3.6A
稳定电流的度盘调整值：3.6A
・ 进行温度、电流的监视，防止真空泵流入过电流。
・ 真空泵异常发热或烧坏。
・ 真空泵用电磁开关跳闸，真空泵频繁停止。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RS-1
装置名称
电气
确认方法及调整方法（故障处理方法）
功能名称
真空泵用电磁开关的度盘调整
质量保证类别
功能・ 安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
HA006190000
MAGNETIC CONTACTOR
变更履历
日期
内容
稳定电流调整用度盘
QA表
机种

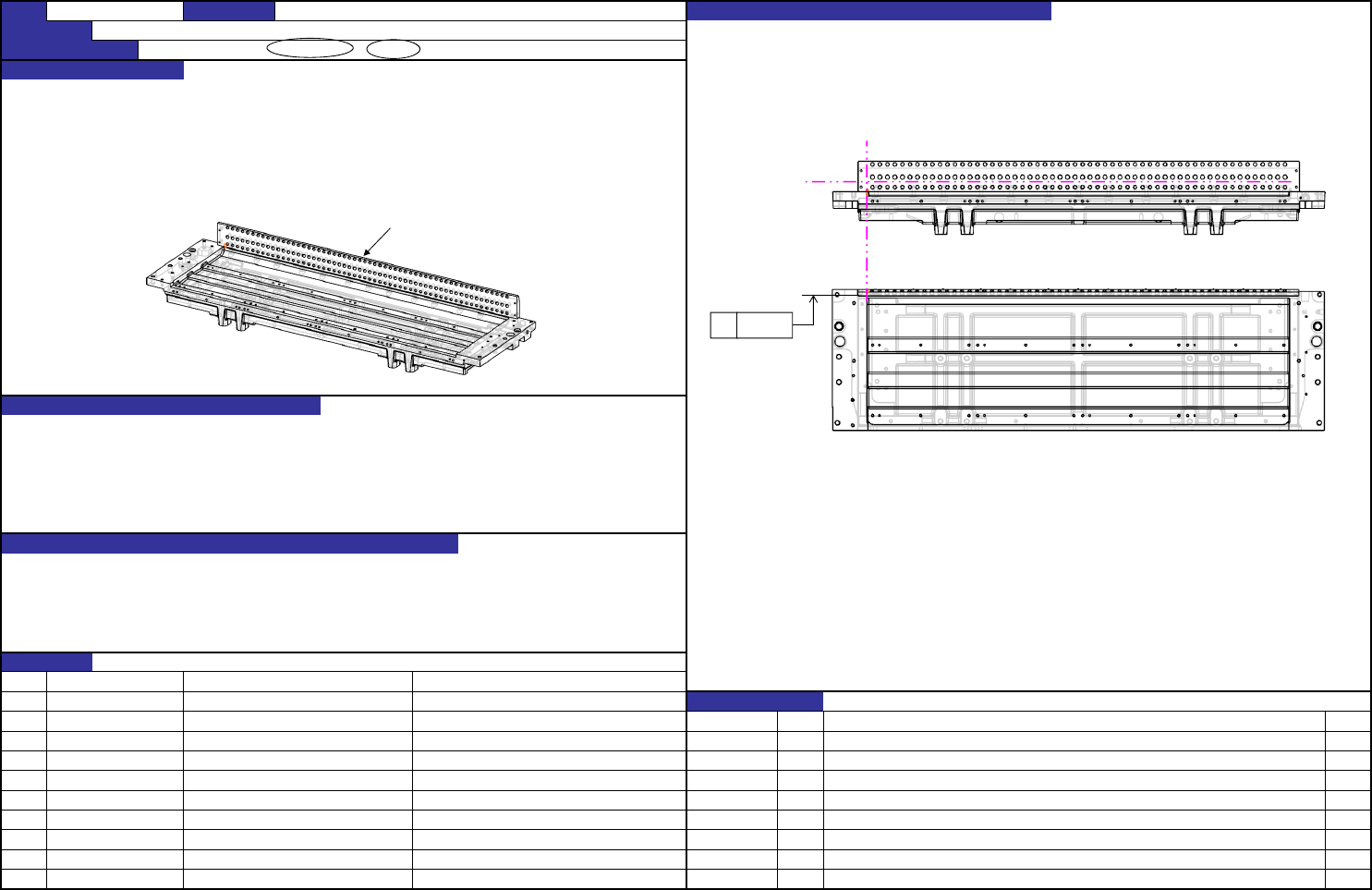

1. 以左侧基准销位置为0，在规格值内组装定位板。
定位板的直线度 ： 0.02mm
Z方向的测定位置为最下方的孔与正中间的孔之间。
以左侧基准销的位置（X）为基准（0）。
吸取位置的稳定化
同时吸取率的提高
吸取位置偏移
同时吸取率的降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
变更履历
日期 内容
对象元件
货号 品名 有关质量特性
40183200 POSITIONING_PLATE
确认方法及调整方法（故障处理方法）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
功能名称 定位板组装调整
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
RS-1 装置名称 台架
定位板
测定位置
－
0.02
左侧基准销位置：0
【 8 】- 1
